Quote Espresse In Millimetri Dimensions Are In Millimeters - RAVAGLIOLI RAV4351 SI Anleitung

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
RAV4351 SI
RAV4352 SI
RAV4401 SI
RAV4402 SI
RAV4405 ESI —
RAV4405 LSI
RAV4406 ESI —
RAV4406 LSI
RAV4502 LSI
RAV4505 OFSI
RAV4506 OFSI
RAV4507 OFSI
RAV4508 OFSI
38
A B C
160 3005 2300
230 3005 2300
160 3205 2300
230 3205 2300
160 3405 2600
230 3405 2600
230 3405 2900
230 3540 2700
230 3540 2700
230 3540 2700
230 3540 2700

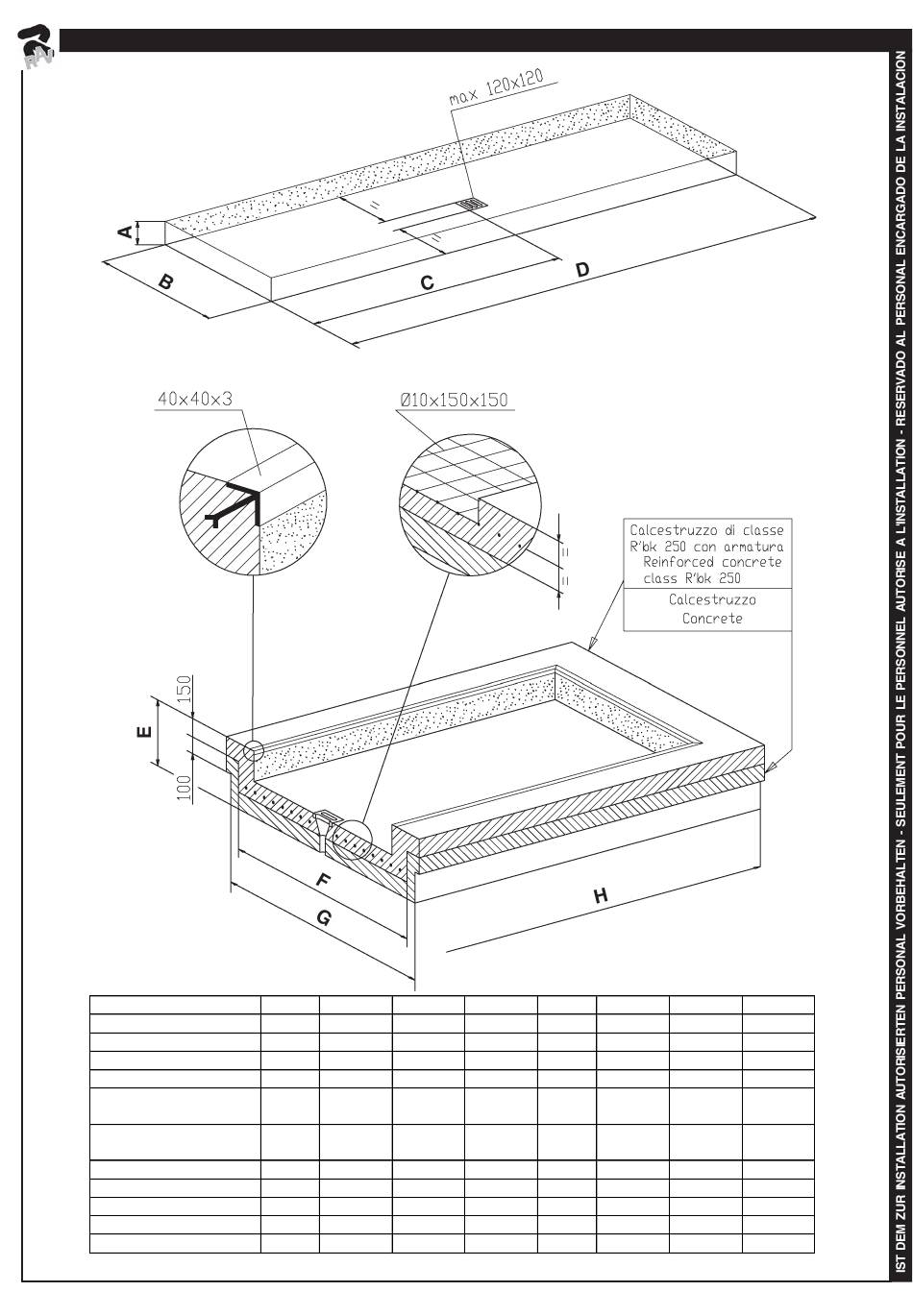

Fig.7
0706-M020-6
QUOTE ESPRESSE IN MILLIMETRI
DIMENSIONS ARE IN MILLIMETERS
D E F
4660 400 3305
4660 400 3305
4660 400 3505
4660 400 3505
5300 400 3705
5300 400 3705
5900 400 3705
5962 400 3840
5962 400 3840
5462 400 3840
5462 400 3840
G H
3505 5160
3505 5160
3705 5160
3705 5160
3905 5800
3905 5800
3905 6400
4040 6462
4040 6462
4040 5962
4040 5962
