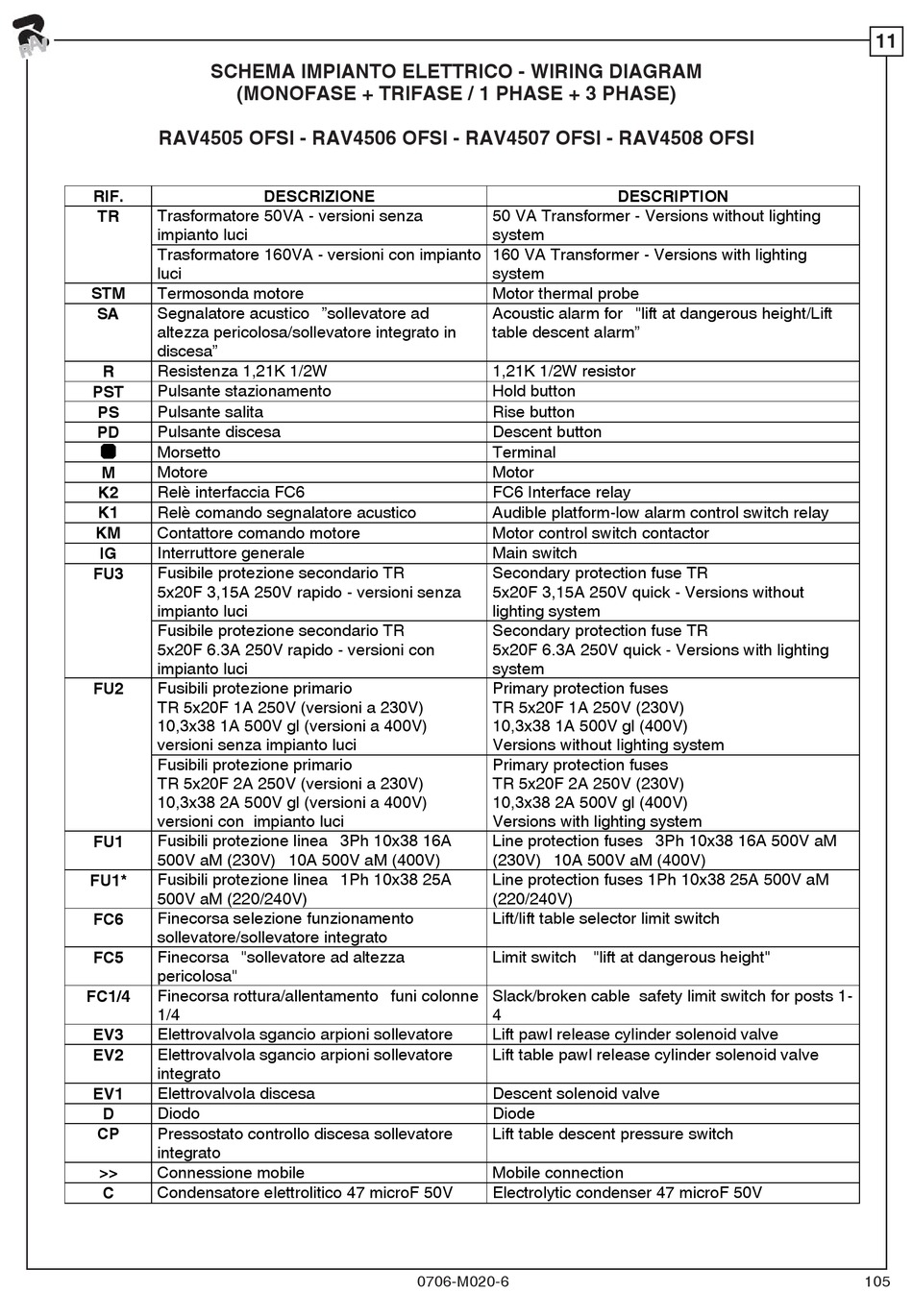

SCHEMA IMPIANTO ELETTRICO - WIRING DIAGRAM
(MONOFASE + TRIFASE / 1 PHASE + 3 PHASE)
RAV4505 OFSI - RAV4506 OFSI - RAV4507 OFSI - RAV4508 OFSI
RIF.
Trasformatore 50VA - versioni senza
TR
impianto luci
Trasformatore 160VA - versioni con impianto
luci
Termosonda motore
STM
SA Segnalatore acustico "sollevatore ad
altezza pericolosa/sollevatore integrato in
discesa"
R Resistenza 1,21K 1/2W
Pulsante stazionamento
PST
PS Pulsante salita
Pulsante discesa
PD

Morsetto
M Motore
Relè interfaccia FC6
K2
K1 Relè comando segnalatore acustico
KM Contattore comando motore
IG Interruttore generale
Fusibile protezione secondario TR
FU3
5x20F 3,15A 250V rapido - versioni senza
impianto luci
Fusibile protezione secondario TR
5x20F 6.3A 250V rapido - versioni con
impianto luci
Fusibili protezione primario
FU2
TR 5x20F 1A 250V (versioni a 230V)
10,3x38 1A 500V gl (versioni a 400V)
versioni senza impianto luci
Fusibili protezione primario
TR 5x20F 2A 250V (versioni a 230V)
10,3x38 2A 500V gl (versioni a 400V)
versioni con impianto luci
Fusibili protezione linea 3Ph 10x38 16A
FU1
500V aM (230V) 10A 500V aM (400V)
Fusibili protezione linea 1Ph 10x38 25A
FU1*
500V aM (220/240V)
Finecorsa selezione funzionamento
FC6
sollevatore/sollevatore integrato
FC5 Finecorsa "sollevatore ad altezza
pericolosa"
Finecorsa rottura/allentamento funi colonne
FC1/4
1/4
Elettrovalvola sgancio arpioni sollevatore
EV3
Elettrovalvola sgancio arpioni sollevatore
EV2
integrato
EV1 Elettrovalvola discesa
Diodo
D
CP Pressostato controllo discesa sollevatore
integrato
>> Connessione mobile
Condensatore elettrolitico 47 microF 50V
C
DESCRIZIONE
0706-M020-6
DESCRIPTION
50 VA Transformer - Versions without lighting
system
160 VA Transformer - Versions with lighting
system
Motor thermal probe
Acoustic alarm for "lift at dangerous height/Lift
table descent alarm"
1,21K 1/2W resistor
Hold button
Rise button
Descent button
Terminal
Motor
FC6 Interface relay
Audible platform-low alarm control switch relay
Motor control switch contactor
Main switch
Secondary protection fuse TR
5x20F 3,15A 250V quick - Versions without
lighting system
Secondary protection fuse TR
5x20F 6.3A 250V quick - Versions with lighting
system
Primary protection fuses
TR 5x20F 1A 250V (230V)
10,3x38 1A 500V gl (400V)
Versions without lighting system
Primary protection fuses
TR 5x20F 2A 250V (230V)
10,3x38 2A 500V gl (400V)
Versions with lighting system
Line protection fuses 3Ph 10x38 16A 500V aM
(230V) 10A 500V aM (400V)
Line protection fuses 1Ph 10x38 25A 500V aM
(220/240V)
Lift/lift table selector limit switch
Limit switch "lift at dangerous height"
Slack/broken cable safety limit switch for posts 1-
4
Lift pawl release cylinder solenoid valve
Lift table pawl release cylinder solenoid valve
Descent solenoid valve
Diode
Lift table descent pressure switch
Mobile connection
Electrolytic condenser 47 microF 50V
