Installation

OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen/innemodulen ska vara spän-
ningslös vid installation av MODBUS 40.
Elschema finns i slutet av denna monteringsanvisning.
4

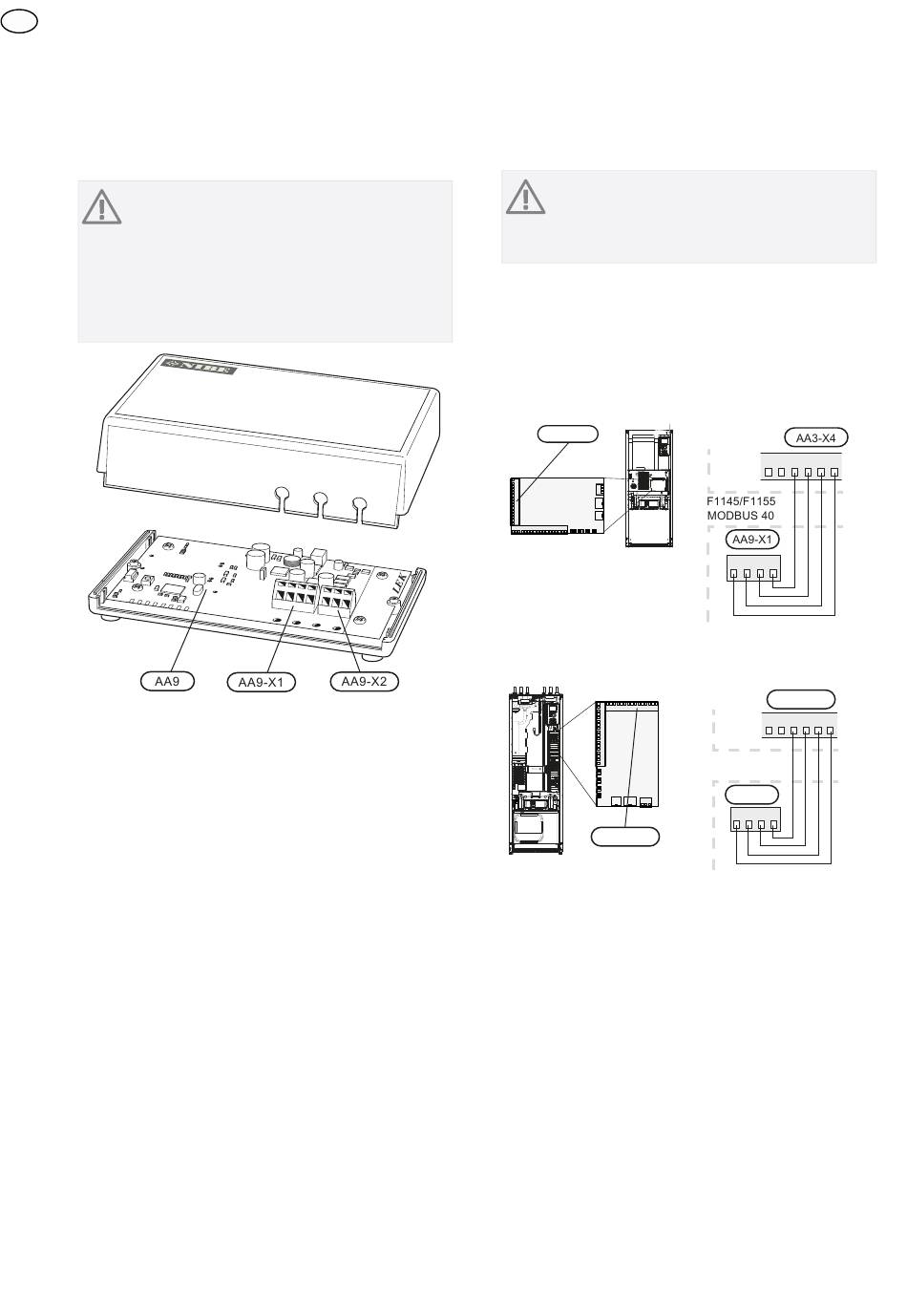

Anslutning till värmepump/innemodul
OBS!
Om det finns en RMU 40 / SMS 40 i anläggning-
en ska den kopplas in på plint X1 på Mod-
bus-kortet (AA9).
Bergvärmepumpar
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145/F1155
AA3-X4
F1245/F1255
AA3-X4
7 8 9 10 11 12
12V A B GND
AA3-X4
7 8 9 10 11 12
F1245/F1255
MODBUS 40
AA9-X1
12V A B GND
