Asennus
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämpöpumpun/sisäyksikön pitää olla jännit-
teetön MODBUS 40:n asennuksen aikana.
Kytkentäkaavio on tämän asennusohjeen lopussa.

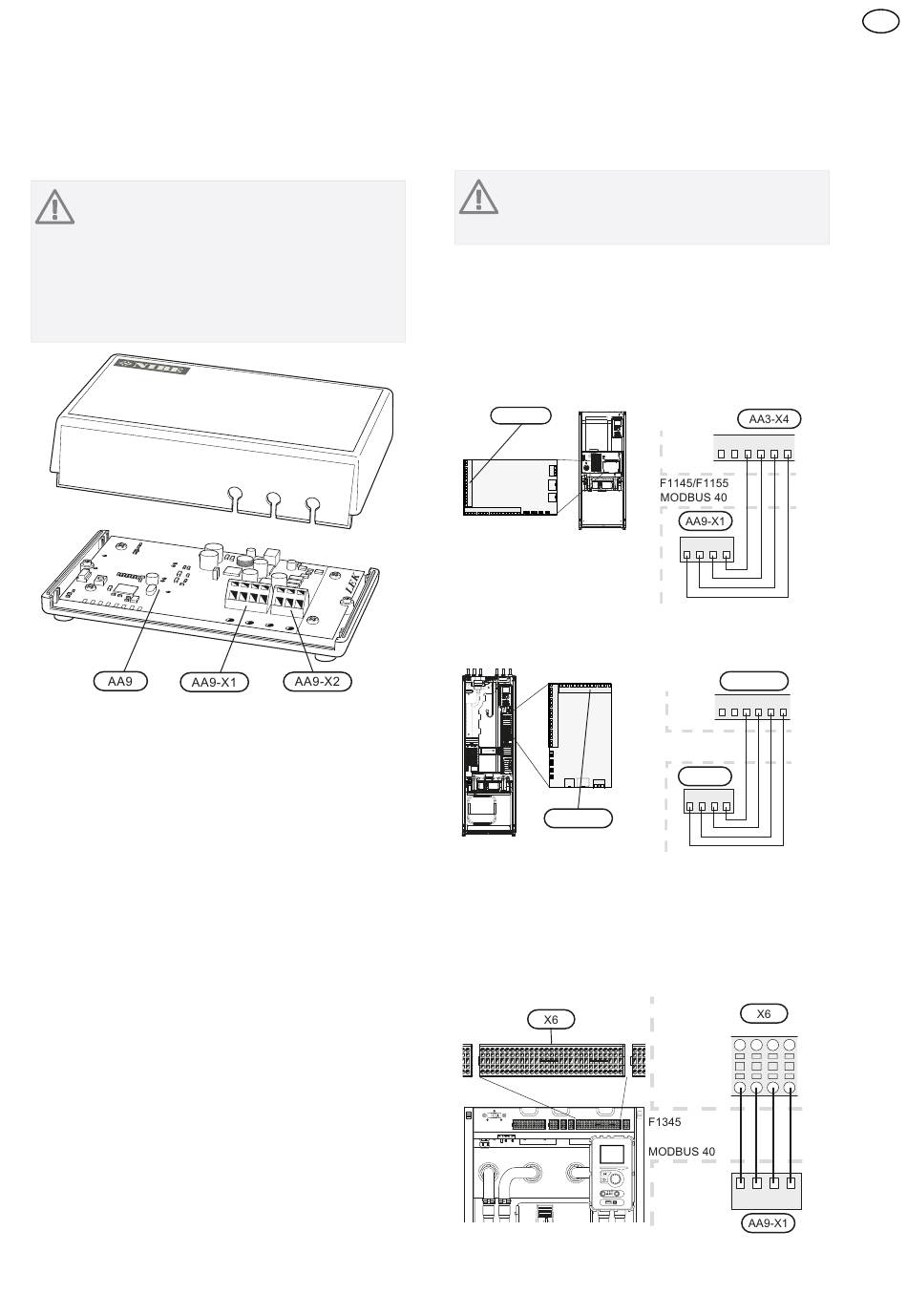

Kytkentä lämpöpumppuun/sisäyksikköön
HUOM!
Mahdollinen RMU 40 / SMS 40 kytketään liitti-
meen X1 Modbus--kortissa (AA9).
Maalämpöpumput
Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke-
tään liittimeen X4:9-12 lämpöpumpun/sisäyksikön tu-
lokortissa (AA3).
Käytä kaapelia LiYY, EKKX tai vastaava.
F1145/F1155
AA3-X4
F1245/F1255
AA3-X4
F1345
Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke-
tään liittimeen X6:4-7 lämpöpumpun liitinrimassa (X6).
Käytä kaapelia LiYY, EKKX tai vastaava.
7 8 9 10 11 12
12V A B GND
AA3-X4
7 8 9 10 11 12
F1245/F1255
MODBUS 40
AA9-X1
12V A B GND
4 5 6 7
F1345
Externt
12V A B GND
