Installation

OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Värmepumpen/innemodulen ska vara spännings-
lös vid installation av MODBUS 40.
Elschema finns i slutet av denna monteringsanvisning.
4

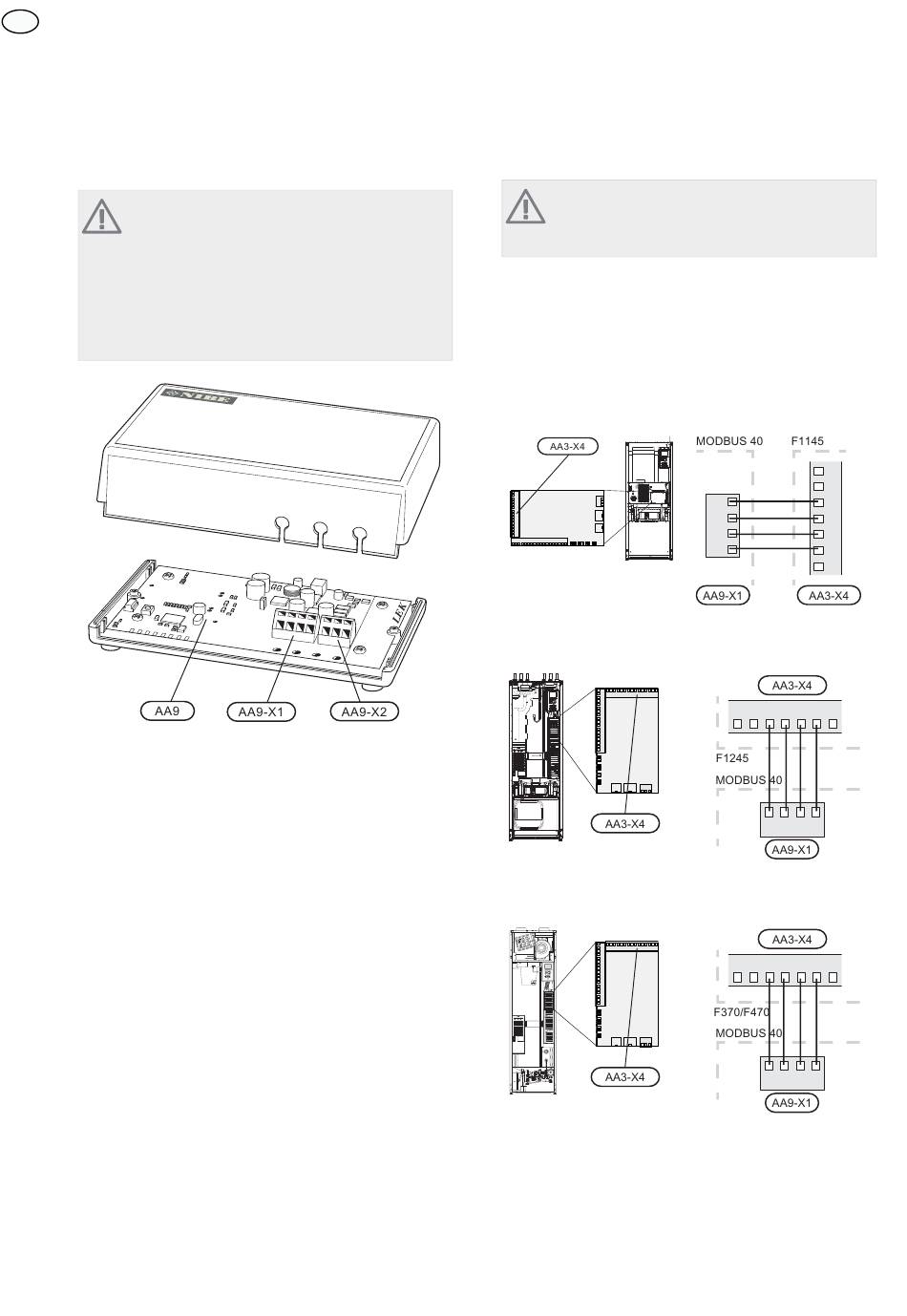

Anslutning till värmepump/innemodul
OBS!
Om det finns en RMU 40 i anläggningen ska den
kopplas in på plint X1 på Modbus-kortet (AA9).
F1145/F1245/F370/F470/F750/VVM500
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145
F1245
F370 / F470
SMS 40 F1145
7
8
GND
9
B
10
A
11
12V
12
13
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
