Installatörshandbok Kommunikationsmodul
SE
för NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Installer manual Communications module
GB
for NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Installateurhandbuch Kommunikationsmodul
DE
für NIBE F1145, F1245, F1345, F370, F470, F750,
VVM500
Asentajan käsikirja Tiedonsiirtomoduuli
FI
laitteille NIBE F1145, F1245, F1345, F370, F470,
F750, VVM500

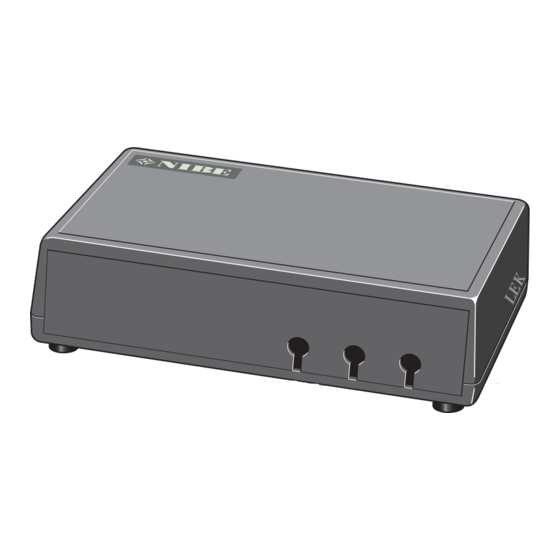

MODBUS 40
IHB 1244-4
031725
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Nibe MODBUS 40
Inhaltszusammenfassung für Nibe MODBUS 40
- Seite 1 MODBUS 40 Installatörshandbok Kommunikationsmodul för NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Installer manual Communications module for NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Installateurhandbuch Kommunikationsmodul für NIBE F1145, F1245, F1345, F370, F470, F750, VVM500 Asentajan käsikirja Tiedonsiirtomoduuli...
- Seite 3 Med MODBUS 40 kan en NIBE värmepump/innemodul MODBUS 40 kan placeras liggande på en plan yta eller styras och övervakas med extern Modbus-försedd utrust- hängas på vägg. I de fall MODBUS 40 hängs på vägg ning. används det bipackade väggfästet.
-
Seite 4: Installation
X1 på Modbus-kortet (AA9). elektriker. Elektrisk installation och ledningsdragning skall F1145/F1245/F370/F470/F750/VVM500 utföras enligt gällande bestämmelser. Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts Värmepumpen/innemodulen ska vara spännings- till plint X4:9-12 på ingångskortet (AA3) i värmepum- lös vid installation av MODBUS 40. pen/innemodulen. - Seite 5 Anslut mastern med en kabel enligt rekommen- dationerna för RS485. MODBUS 40 EXTERNT VVM500 VVM 500 F1245 SMS 40 F1345 Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts till plint X6:4-7 på kopplingsplint (X6) i värmepumpen. Använd kabeltyp LiYY, EKKX eller likvärdig. F1345 F1345 Externt...
- Seite 6 TÄNK PÅ! Värmepump/innemodul Max 20 parametrar definierade i LOG.SET filen 1. Starta värmepumpen/innemodulen och välj MODBUS kan användas av MODBUS 40 (motsvarande 40 i meny 5.2 "Systeminställningar" (meny 5.2.4 för 20x16-bitars Modbus-register). Vid fler valda NIBE F1345 och VVM500) .
- Seite 7 Hämta ett värde till Modbus-klienten genom att använda kommandot "Read holding registers" med önskad para- meteradress. Använd NIBE Applications för att se vilken parameteradress ett värde har. Se avsnitt Modbus-kom- mandon på sida 8 för mer information.
- Seite 8 [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Två Modbus-register används för att hämta 32-bitars parametrar. ** Returnerar märke (t.ex. 'NIBE'), produktkod (t.ex. 'F1245') och mjukvaruversion (t.ex. 1161). Exempel på parameteradresser Parameter Registeradress Utetemperatur (BT1) 40004 Framledningstemperatur (BT2)
-
Seite 9: Tekniska Uppgifter
Felsökning Tekniska uppgifter MODBUS 40 har inte kontakt med värmepum- Tekniska data pen/innemodulen MODBUS 40 är inte aktiverad i värmepumpens/inne- modulens meny 5.2 (meny 5.2.4 för NIBE F1345 och Märkspänning 12 VDC 45-80 mA VVM500). RSK nr 625 08 05 Felaktigt anslutna kablar mellan MODBUS 40 och värmepump/innemodul. - Seite 10 English, Installer manual - MODBUS 40 General Mounting With MODBUS 40 a NIBE heat pump/indoor module can MODBUS 40 can be positioned lying on a flat surface or be controlled and monitored by external Modbus wall-mounted. Where MODBUS 40 is wall-mounted, use equipped equipment.
- Seite 11 F1145/F1245/F370/F470/F750/VVM500 The heat pump/indoor module must not be Terminal block X1 on the Modbus card (AA9) in MODBUS powered when installing MODBUS 40. 40 is connected to terminal block X4:9-12on the input card (AA3) in the heat pump/indoor module. Use cable type LiYY, EKKX or similar.
- Seite 12 Connecting to Modbus master F750 The external Modbus master is connected to terminal block X2 on the Modbus card (AA9). NOTE MODBUS 40 uses the communications standard F1245 RS485. SMS 40 Connect the master with a cable according to the recommendations for RS485.
- Seite 13 Heat pump/indoor module Maximum 20 parameters defined in the LOG.SET 1. Start the heat pump/indoor module and select file can be used by MODBUS 40 (corresponds MODBUS 40 in menu 5.2 "System settings" (menu to 20x16-bits Modbus-register). If more paramet- 5.2.4 for NIBE F1345 and VVM500).
- Seite 14 Retrieve a value for the Modbus client by using the "Read holding registers" command with the desired parameter address. Use NIBE Applications to see which parameter address a value has. See section The Modbus command on page 15 for more information.
- Seite 15 0x2B Read device identification** 0.5 s * Two Modbus registers are used to retrieve 32-bits parameters. ** Returns label (e.g. 'NIBE'), product code (e.g. 'F1245') and software version (e.g. 1161). Example of parameter addresses Parameter Register address Outdoor temperature (BT1)
-
Seite 16: Troubleshooting
Troubleshooting Technical data MODBUS 40 has no contact with the heat Technical specifications pump/indoor module MODBUS 40 is not activated in the heat pump/indoor module menu 5.2 (menu 5.2.4 for NIBE F1345 and Rated voltage 12 VDC 45-80 mA VVM500). -
Seite 17: Deutsch, Installateurhandbuch - Modbus
Deutsch, Installateurhandbuch - MODBUS 40 Allgemeines Montage Mithilfe von MODBUS 40 wird die Steuerung und Über- MODBUS 40 kann auf einer ebenen Fläche liegend einge- wachung einer NIBE-Wärmepumpe/eines NIBE-Innenmo- setzt oder an einer Wand aufgehängt werden. Wird duls über Modbus ermöglicht. - Seite 18 Klemme X1 an der Modbus-Platine (AA9) in MODBUS Die Wärmepumpe/das Innenmodul darf während 40 wird mit Klemme X4:9-12 an der Eingangsplatine der Installation von MODBUS 40 nicht mit (AA3) in der Wärmepumpe/im Innenmodul verbunden. Spannung versorgt werden. Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
- Seite 19 EXTERNT VVM500 VVM 500 F1245 SMS 40 F1345 Anschlussklemme X1 an der Modbus-PLatine (AA9) in MODBUS 40 wird mit Klemme X6:4-7 an der Anschluss- klemme (X6) in der Wärmepumpe verbunden. Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. F1345 F1345 Externt...
- Seite 20 Maximal 20 Parameter, die in der Datei LOG.SET 1. Starten Sie die Wärmepumpe/das Innenmodul und definiert sind, können von MODBUS 40 genutzt wählen Sie MODBUS 40 im Menü 5.2 "Systemeinstel- werden (entsprechen Modbus-Register mit lungen" (Menü 5.2.4 für NIBE F1345 und VVM500) 20x16 Bit).
- Seite 21 LOG.SET enthalten sein. Die Wertübertragung zum Modbus-Client erfolgt über den Befehl "Read holding registers" mit der gewünschten Parameteradresse. Nutzen Sie NIBE Applications, um die Parameteradresse für einen Wert zu sehen. Siehe Ab- schnitt Modbus-Befehle auf Seite 22 für weitere Informa- tionen.
- Seite 22 0x2B Read device identification** n.v. n.v. 0,5 s * Zum Laden von 32-Bit-Parametern werden zwei Modbus-Register genutzt. ** Gibt Marke (z.B. "NIBE"), Produktcode (z.B. "F1245") und Softwareversion (z.B. 1161) aus. Beispiele für Parameteradressen Parameter Registeradresse Außentemperatur (BT1) 40004 Vorlauftemperatur (BT2) 40008 Rücklauftemperatur (BT3)
-
Seite 23: Fehlersuche
Fehlersuche Technische Daten MODBUS 40 besitzt keinen Kontakt mit der Technische Daten Wärmepumpe/dem Innenmodul. MODBUS 40 ist in Wärmepumpen-/Innenmodulmenü 5.2 nicht aktiviert (Menü 5.2.4 für NIBE F1345 und Nennspannung 12 V GS 45-80 mA VVM500). Art.nr. 067 144 Falsch verbundene Kabel zwischen MODBUS 40 und Wärmepumpe/Innenmodul. - Seite 24 Suomi, Asentajan käsikirja - MODBUS 40 Yleistä Asennus MODBUS 40:n avulla NIBE-lämpöpumppua/sisäyksikköä MODBUS 40 voidaan asettaa tasaiselle alustalle tai se voidaan ohjata ja valvoa varustuksella, jossa on ulkoinen voidaan ripustaa seinälle. Jos MODBUS 40 ripustetaan Modbus. seinälle, pitää käyttää mukana toimitettua seinätelinettä.
- Seite 25 Modbus-kortissa (AA9). sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä F1145/F1245/F370/F470/F750/VVM500 voimassa olevien määräysten mukaisesti. Liitin X1 MODBUS 40:n Modbus-kortissa (AA9) kytketään Lämpöpumpun/sisäyksikön pitää olla jännittee- liittimeen X4:9-12 lämpöpumpun/sisäyksikön tulokortissa tön MODBUS 40:n asennuksen aikana. (AA3). Käytä kaapelia LiYY, EKKX tai vastaava.
- Seite 26 RS485. SMS 40 Kytke isäntä RS485-suositusten mukaisella kaa- pelilla. MODBUS 40 EXTERNT VVM500 VVM 500 F1245 SMS 40 F1345 Liitin X1 MODBUS 40:n Modbus-kortissa (AA9) kytketään liittimeen X6:4-7 lämpöpumpun liitinrimassa (X6). Käytä kaapelia LiYY, EKKX tai vastaava. F1345 F1345 Externt...
- Seite 27 Pysäytysbitit Automaattinen luku Osoite 0x01 MUISTA! Lämpöpumppu/sisäyksikkö MODBUS 40 voi käyttää enintään 20 1. Käynnistä lämpöpumppu/sisäyksikkö ja valitse LOG.SET-tiedostossa määriteltyä parametria MODBUS 40 valikossa 5.2 "Järjestelmäasetukset" (vastaa 20x16-bittistä Modbus-rekisteriä). Jos (valikko 5.2.4 NIBE F1345:lle ja VVM500:lle) . valittuja parametreja on enemmän, käytetään 20 ensimmäistä.
- Seite 28 LOG.SET-tiedostossa. Hae arvo Modbus-asiakkaaseen komennolla "Read hol- ding registers" ja halutulla parametriosoitteella. Katso arvojen parametriosoitteet NIBE Applications-ohjelmalla. Lisätietoa on luvussa "Modbus-komento" sivulla 29. Arvojen kirjoittaminen MUISTA! Kerralla voidaan kirjoittaa vain yksi arvo. Paramet- rin ei tarvitse olla LOG.SET-tiedostossa.
- Seite 29 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * 32-bittisten parametrien noutamiseen käytetään kahta Modbus-rekisteriä. ** Palauttaa merkin (esim. 'NIBE'), tuotekoodin (esim. 'F1245') ja ohjelmistoversion (esim. 1161). Esimerkkejä parametriosoitteista Parametri Rekisteriosoite Ulkolämpötila (BT1) 40004 Menolämpötila (BT2) 40008 Paluulämpötila (BT3)
-
Seite 30: Tekniset Tiedot
Vianetsintä Tekniset tiedot MODBUS 40 ei saa yhteyttä lämpöpumppu- Tekniset tiedot un/sisäyksikköön. MODBUS 40:a ei ole aktivoitu lämpöpumpun/sisäyksi- kön valikossa 5.2 (valikko 5.2.4 NIBE F1345:lle ja Nimellisjännite 12 VDC 45-80 mA VVM500:lle). Tuotenumero 067 144 MODBUS 40 ja lämpöpumpun/sisäyksikön väliset kaapelit kytketty väärin. -
Seite 31: Elschema/Wiring Diagram/Elektrischer Schaltplan /Sähkökytkentäkaavio
Elschema/Wiring diagram/Elektrischer schaltplan /Sähkökytkentäkaavio... - Seite 36 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd Phone +46 433 73 000 Telefax +46 433 73 190 info@nibe.se www.nibe.se 031725...
