Installation
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Wärmepumpe/das Innenmodul darf
während der Installation von MODBUS 40
nicht mit Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieser Monta-
geanleitung.
18

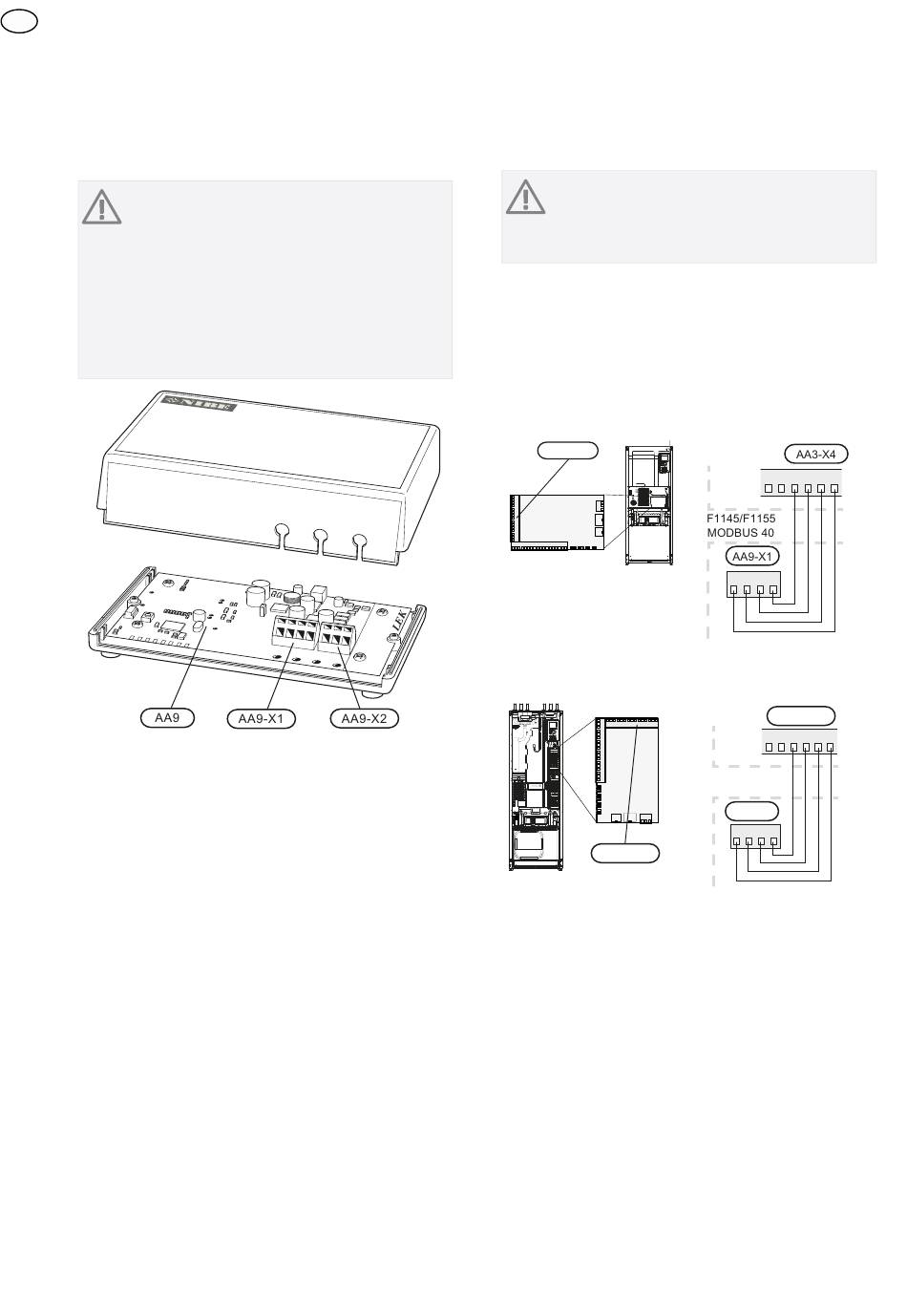

Anschluss an Wärmepumpe/Innenmodul
HINWEIS!
Wenn die Anlage eine RMU 40 / SMS 40-Ein-
heit umfasst, ist diese mit Anschlussklemme
X1 an der Modbus-Platine (AA9) zu verbinden.
Solewärmepumpen
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F1145/F1155
AA3-X4
F1245/F1255
AA3-X4
7 8 9 10 11 12
12V A B GND
AA3-X4
7 8 9 10 11 12
F1245/F1255
MODBUS 40
AA9-X1
12V A B GND
