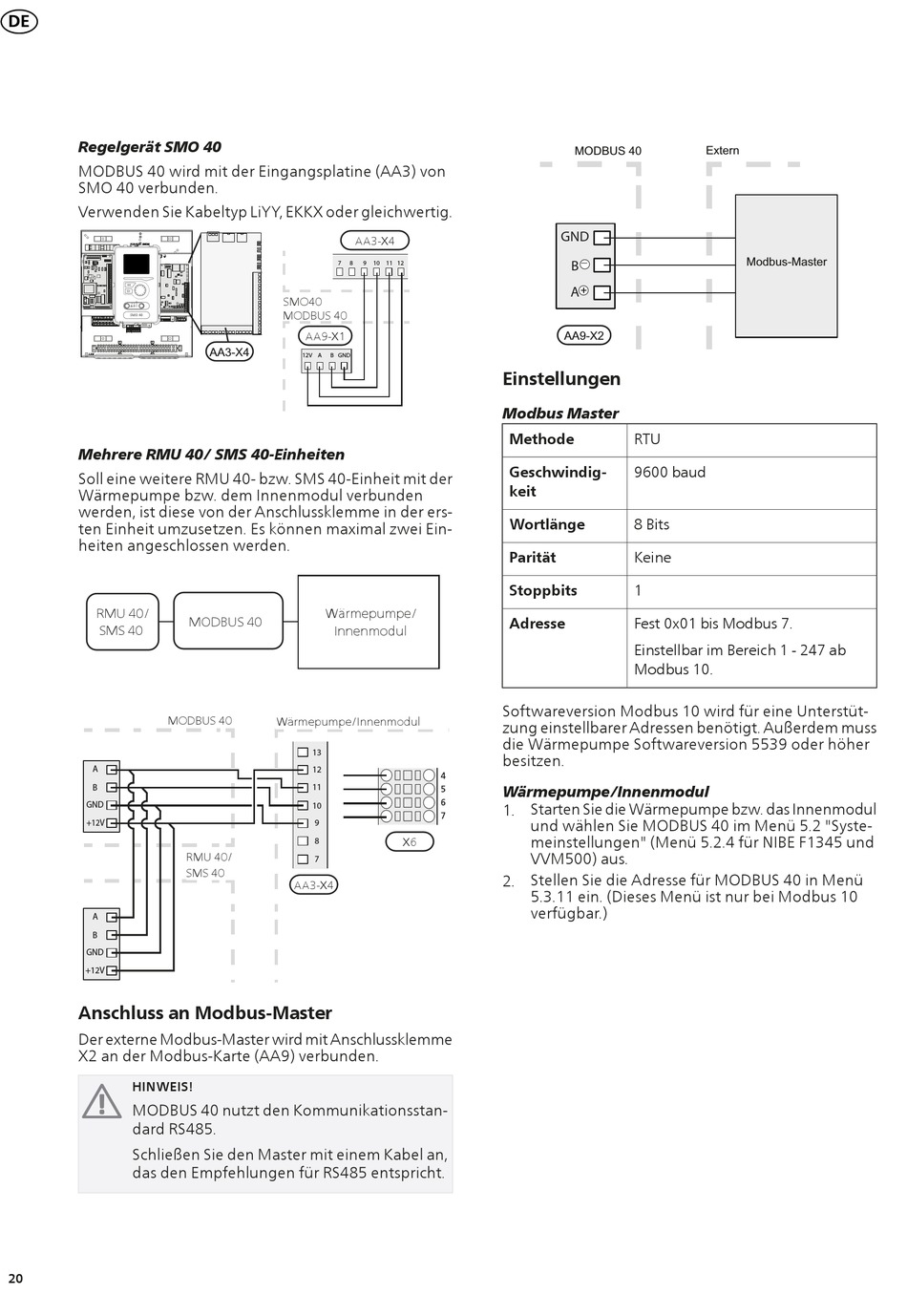

Nibe MODBUS 40 Installateurhandbuch Seite 20

DE
Regelgerät SMO 40
MODBUS 40 wird mit der Eingangsplatine (AA3) von
SMO 40 verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
1 2
L N 1 1 0 PE 2 3 4
LEK
Mehrere RMU 40/ SMS 40-Einheiten
Soll eine weitere RMU 40- bzw. SMS 40-Einheit mit der
Wärmepumpe bzw. dem Innenmodul verbunden
werden, ist diese von der Anschlussklemme in der ers-
ten Einheit umzusetzen. Es können maximal zwei Ein-
heiten angeschlossen werden.
RMU 40/
SMS 40
MODBUS 40
A
B
GND
+12V
A
B
GND
+12V
Anschluss an Modbus-Master
Der externe Modbus-Master wird mit Anschlussklemme
X2 an der Modbus-Karte (AA9) verbunden.
HINWEIS!
MODBUS 40 nutzt den Kommunikationsstan-
dard RS485.
Schließen Sie den Master mit einem Kabel an,
das den Empfehlungen für RS485 entspricht.
20
7 8
SMO40
MODBUS 40
3 4
AA9-X1
12V A B GND
Wärmepumpe/
MODBUS 40
Innenmodul
Wärmepumpe/Innenmodul
13
12
11
10
9
8
RMU 40/
7
RMU 40
SMS 40
AA3-X4
AA3-X4
9 10 11 12
Einstellungen
Modbus Master
Methode
Geschwindig-
keit
Wortlänge
Parität
Stoppbits
Adresse
Softwareversion Modbus 10 wird für eine Unterstüt-
zung einstellbarer Adressen benötigt. Außerdem muss
die Wärmepumpe Softwareversion 5539 oder höher
besitzen.
4
5 Wärmepumpe/Innenmodul
6
1. Starten Sie die Wärmepumpe bzw. das Innenmodul
7
X6
2. Stellen Sie die Adresse für MODBUS 40 in Menü
MODBUS 40
GND
B
A
RTU
9600 baud
8 Bits
Keine
1
Fest 0x01 bis Modbus 7.
Einstellbar im Bereich 1 - 247 ab
Modbus 10.
und wählen Sie MODBUS 40 im Menü 5.2 "Syste-
meinstellungen" (Menü 5.2.4 für NIBE F1345 und
VVM500) aus.
5.3.11 ein. (Dieses Menü ist nur bei Modbus 10
verfügbar.)
EXTERNT
