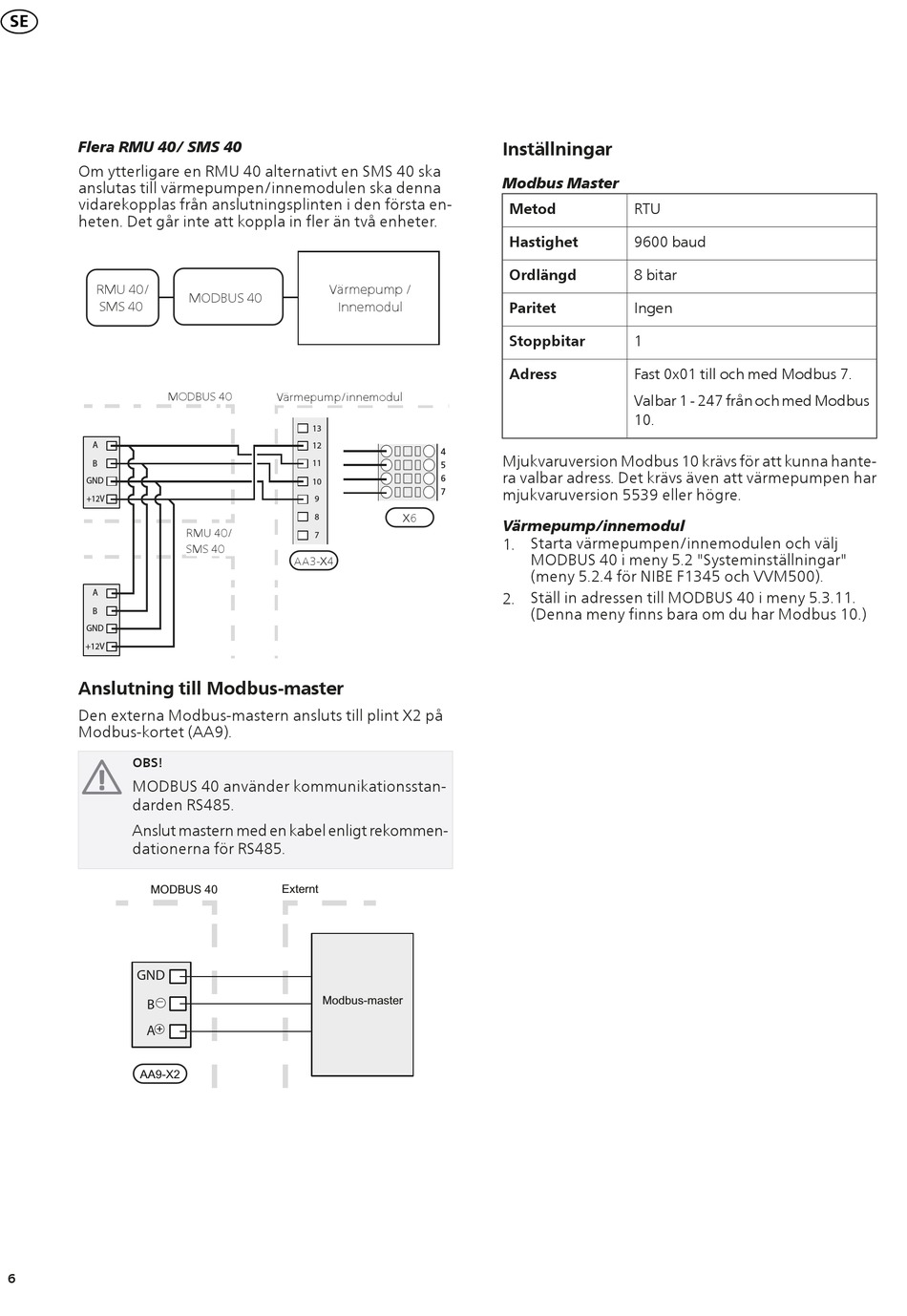

Nibe MODBUS 40 Installateurhandbuch Seite 6

SE
Flera RMU 40/ SMS 40
Om ytterligare en RMU 40 alternativt en SMS 40 ska
anslutas till värmepumpen/innemodulen ska denna
vidarekopplas från anslutningsplinten i den första en-
heten. Det går inte att koppla in fler än två enheter.
RMU 40/
SMS 40
MODBUS 40
A
B
GND
+12V
A
B
GND
+12V
Anslutning till Modbus-master
Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstan-
darden RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
MODBUS 40
GND
B
A
6
Värmepump /
MODBUS 40
Innemodul
Värmepump/innemodul
13
12
11
10
9
8
RMU 40/
7
RMU 40
SMS 40
AA3-X4
EXTERNT
Inställningar
Modbus Master
Metod
Hastighet
Ordlängd
Paritet
Stoppbitar
Adress
4
Mjukvaruversion Modbus 10 krävs för att kunna hante-
5
ra valbar adress. Det krävs även att värmepumpen har
6
7 mjukvaruversion 5539 eller högre.
X6
Värmepump/innemodul
1. Starta värmepumpen/innemodulen och välj
MODBUS 40 i meny 5.2 "Systeminställningar"
(meny 5.2.4 för NIBE F1345 och VVM500).
2. Ställ in adressen till MODBUS 40 i meny 5.3.11.
(Denna meny finns bara om du har Modbus 10.)
RTU
9600 baud
8 bitar
Ingen
1
Fast 0x01 till och med Modbus 7.
Valbar 1 - 247 från och med Modbus
10.
