Kommunikation
OBS!
Programvarorna LogManager och NIBE Ap-
plications bör bytas ut mot ModbusManager.
ModbusManager kan laddas ner via www.ni-
be.se/kommunikation.
Läsa värden
Det finns två sätt att avläsa värden från värmepum-
pen/innemodulen, automatiskt eller manuellt.
Automatisk avläsning: kan hämta upp till 20 fördefi-
nierade parametrar samtidigt.
Manuell avläsning: tar längre tid och endast ett värde
i taget kan hämtas.
Automatisk avläsning
TÄNK PÅ!
Max 20 parametrar definierade i LOG.SET filen
kan användas av MODBUS 40 (motsvarande
20x16-bitars Modbus-register). Vid fler valda
parametrar är det de 20 första parametrarna
som används.
Ett fåtal parametrar är dock 32-bitars och tar
därför upp två registerplatser, vilket i dessa fall
gör att färre parametrar kan läsas av.
1. Skapa en LOG.SET fil som innehåller de fördefine-
rade värden som skall avläsas. Filen skapas i Mod-
busManager. Se avsnitt "Skapa en logginställnings-
fil i ModbusManager" för instruktioner.
2. Spara LOG.SET på ett USB-minne.
3. Sätt in USB-minnet i värmepumpens/innemodulens
displayenhet.
4. Gå in i menyn USB.
5. Gå in i menyn "loggning".
6. Bocka i "aktiverad".
7. Ta ut USB-minnet.
Värmepumpen/innemodulen kommer nu att uppdate-
ra värdena för alla definierade parametrar två gånger
i sekunden.
Hämta värdena till Modbus-klienten genom att använ-
da kommandot "Read holding registers" med de öns-
kade parameteradresserna. Använd ModbusManager,
titta på LOG.SET i en texteditor eller se exempellistan
på sida 8 för att se vilken parameteradress ett värde
har.
Se avsnitt Modbus-kommandon på sida 8 för mer in-
formation om olika kommandon.

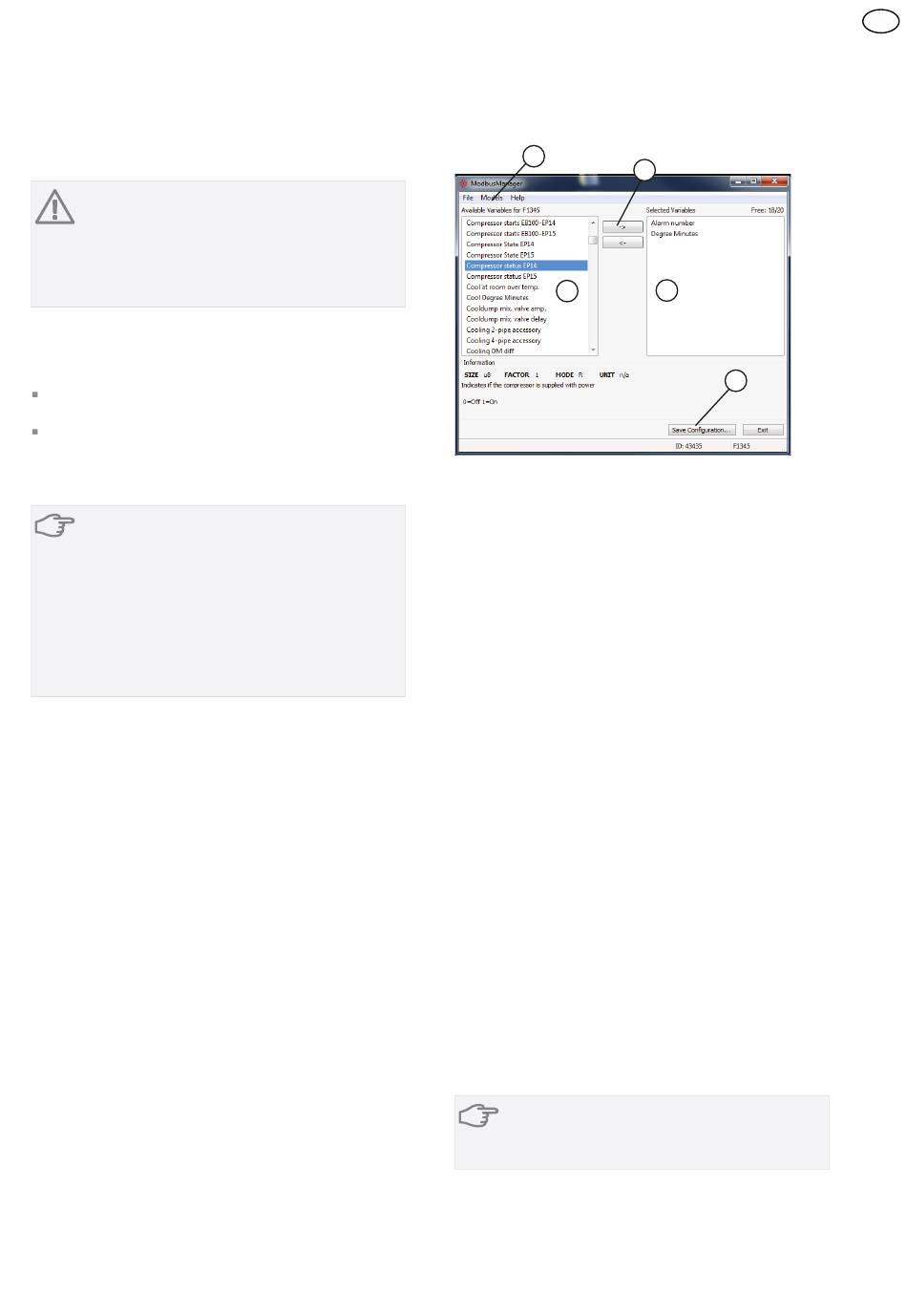

Skapa en logginställningsfil i ModbusManager
Installera först programvaran ModbusManager på din
dator. Programvaran kan laddas ner från www.ni-
be.se/kommunikation
1
2
1. Välj först modell på värmepumpen/innemodulen
under menyn "Models".
2. I vänsterkolumnen kan du bläddra mellan de para-
metrar som finns tillgängliga för den valda värme-
pumpen/innemodulen.
I rutan under listan visas information om den valda
parametern.
Listan på parametrar går att filtrera på valbart
sökord genom att välja "File" - "Apply Filter".
Var noggrann med att lägga upp en logisk ordning
på listan. Till exempel:
EB 100 EP14 BT10 Brine in 40015
EB 100 EP14 BT11 Brine in 40016
EB 100 EP15 BT10 Brine in 40100
EB 100 EP15 BT11 Brine in 40085
Kontrollera noga vilket värde du läser då listan an-
vänds.
3. Markera en parameter och klicka på högerpilen
för att föra över den till högerkolumnen.
4. Högerkolumnen visar vilka parametrar som kom-
mer att loggas.
För över alla parametrar du vill logga. Använd
vänsterpil om du ångrar ett val.
5. När du är nöjd med listan klickar du på "Save con-
figuration...".
Du får nu upp en dialogruta som frågar var du vill
spara din logginställningsfil.
Spara filen på datorn eller direkt på ett USB-minne.
Välj "Export to file" under menyn "File" om du vill
spara ner värmepumpens alla parametrar i en
csv-fil.
TÄNK PÅ!
Filnamnet måste vara LOG.SET för att värme-
pumpen/innemodulen ska läsa filen.
3
4
5
