IHB 1822-10
031725

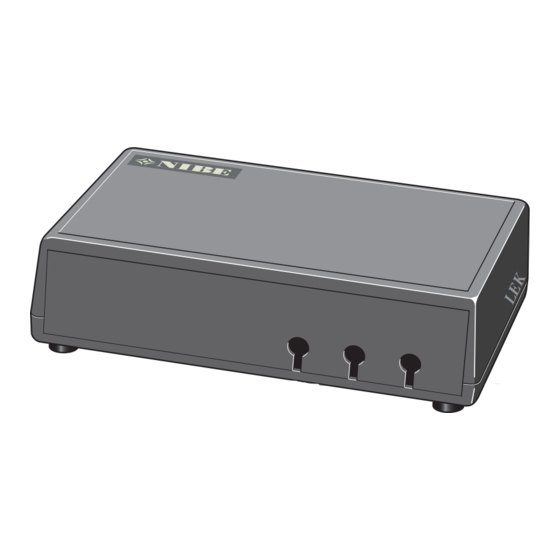

MODBUS 40
SE
Installatörshandbok Kommunikationsmodul
GB
Installer manual Communications module
DE
Installateurhandbuch Kommunikationsmodul
FI
Asentajan käsikirja Tiedonsiirtomoduuli

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nibe MODBUS 40

  • Seite 1 IHB 1822-10 031725 MODBUS 40 Installatörshandbok Kommunikationsmodul Installer manual Communications module Installateurhandbuch Kommunikationsmodul Asentajan käsikirja Tiedonsiirtomoduuli...
  • Seite 3: Viktig Information

    1 st Väggfäste Allmänt KOMPONENTPLACERING MODBUS 40 Med MODBUS 40 kan en NIBE klimatanläggning styras och övervakas med extern Modbus-försedd utrustning. TÄNK PÅ! Klimatanläggningens programvara ska vara av senast rekommenderade version eller ha ver- sionsnummer högre än 3000. Om inte, ladda ned senast rekommenderade mjukvaruversion för er produkt till ett USB-minne från www.ni-...
  • Seite 4 Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till plint X4:9-12 på ingångskortet (AA3) i värmepumpen. MODBUS 40 kan placeras liggande på en plan yta eller hängas på vägg. I de fall MODBUS 40 hängs på vägg används det bipackade väggfästet. AA3-X4 AA3-X4 Värmepump...
  • Seite 5 F1345 MED 2.0, F1355 SMO 40 Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till plint AA101-X10:7-10 i värmepumpen. plint X4:9-12 på ingångskortet (AA3) i styrmodulen. AA101:X10 AA101-X10 AA3-X4...
  • Seite 6 F1345, F1355, SMO 40, VVM 225, VVM 310, VVM 320, VVM 325 och VVM 500). OBS! Ställ in adressen till MODBUS 40 i meny 5.3.11. MODBUS 40 använder kommunikationsstan- (Denna meny är bara synlig om MODBUS 40 har darden RS485.
  • Seite 7 Listan på parametrar går att filtrera på valbart sökord inte placeras i LOG.SET-filen. genom att välja "File" - "Apply Filter". Besök www.nibe.se/kommunikation för att läsa Var noggrann med att lägga upp en logisk ordning mer om LOG.SET. på listan. Till exempel: Skapa en LOG.SET fil som innehåller de fördefinera-...
  • Seite 8 2,1 s 0x10 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Två Modbus-register används för att hämta 32-bitars parametrar. ** Returnerar märke (t.ex. 'NIBE'), produktkod (t.ex. 'F1245') och mjukvaruversion (t.ex. 5539). MODBUS 40 | SE...
  • Seite 9: Tekniska Uppgifter

    Felsökning STATUSLAMPOR LED-lampor Tillbehörskortet (AA9) i MODBUS 40 har åtta status LED-lampor för enkel kontroll och felsökning. Beteckning LED-status Förklaring LED-lampan lyser med fast sken Spänning till MODBUS 40 SYNK Ingen funktion COM2 LED-lampan blinkar Aktiv kommunikation mellan MODBUS 40 och yttre styrning...
  • Seite 10: Compatible Products

    Unit box Wall bracket General COMPONENT LOCATIONMODBUS 40 With MODBUS 40, a NIBE climate unit can be controlled and monitored by external Modbus-equipped equipment. Caution The climate unit’s software must be the latest recommended version or have a version num- ber greater than 3000.
  • Seite 11: Electrical Connection

    Terminal block X1 on the SMS board (AA9) in MOD- BUS 40 is connected to terminal block X4:9-12 on the MODBUS 40 can be positioned lying on a flat surface input board (AA3) in the heat pump. or wall-mounted. Where MODBUS 40 is wall-mounted, use the supplied wall bracket.
  • Seite 12 If MODBUS 40 is to be connected with Terminal block X1 on the SMS board (AA9) in MOD- SMS 40/RMU 40,, MODBUS 40 must be the first unit BUS 40 is connected to terminal block X4:9-12 on the connected to the climate unit’s terminal block.
  • Seite 13: Modbus Master

    5539 (4150R7 for NIBE F1345) or later LOG.SET file. In such cases, all parameters are updated in order for it to work with v.10 in MODBUS 40. twice a second. If it is not, update the software. Visit In larger installations with multiple parameters, it is ap- www.nibeuplink.com to download your update...
  • Seite 14 LOG.SET file. Make sure to order the list logically. For example: Visit www.nibe.eu/modbus to read more about EB 100 EP14 BT10 Brine in 40015 LOG.SET. EB 100 EP14 BT11 Brine in 40016 EB 100 EP15 BT10 Brine in 40100 Create a LOG.SET file that contains the predefined...
  • Seite 15 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Two Modbus-registers are used to retrieve 32-bit parameters. ** Returns label (e.g. 'NIBE'), product code (e.g. 'F1245') and software version (e.g. 5539). MODBUS 40 | GB...
  • Seite 16: Technical Data

    Troubleshooting STATUS LAMPS LED lamps The accessory board (AA9) in MODBUS 40 has eight status LED lamps for easy control and troubleshooting. Designation LED status Explanation The LED lights continuously Voltage to MODBUS 40 SYNK No function COM2 The LED flashes...
  • Seite 17: Kompatible Produkte

    Dieses Symbol kennzeichnet Tipps, die den POSITION DER KOMPONENTEN MODBUS 40 Umgang mit dem Produkt erleichtern. Allgemeines Mithilfe von MODBUS 40 wird die Steuerung und Überwachung eines NIBE-Klimatisierungssystem über eine Ausrüstung mit externem Modbus- ermöglicht. ACHTUNG! Die Software des Klimatisierungssystems muss in der empfohlenen aktuellen Version oder ab Version 3000 vorliegen.
  • Seite 18: Elektrischer Anschluss

    MODBUS 40 wird mit Anschlussklemme X4:9-12 an der MODBUS 40 kann auf einer ebenen Fläche liegend Eingangsplatine (AA3) in der Wärmepumpe verbunden. eingesetzt oder an einer Wand aufgehängt werden. Wird MODBUS 40 an einer Wand aufgehängt, ist die beilie- gende Wandhalterung zu nutzen. AA3-X4 AA3-X4 Wärmepumpe...
  • Seite 19 MODBUS 40 wird mit Anschlussklemme X4:9-12 an der erste Einheit mit der Anschlussklemme des Klimatisie- Eingangsplatine (AA3) in der Wärmepumpe verbunden. rungssystems verbunden werden. Tillbehör_singular = translation hint, 2 = Der Anschluss für und von MODBUS 40 erfolgt an An- value AA3-X4 AA3-X4 schlussklemme AA9:X1.
  • Seite 20: Aktualisierung Der Modbus-Datenbank

    VVM 225, VVM 310, VVM 320, VVM 325 und HINWEIS! VVM 500) aus. MODBUS 40 nutzt den Kommunikationsstan- Stellen Sie die Adresse für MODBUS 40 in Menü dard RS485. 5.3.11 ein. (Dieses Menü ist nur sichtbar, wenn Schließen Sie den Master mit einem Kabel an, MODBUS 40 eine Softwareversion ab v.10 besitzt.)
  • Seite 21 Temperaturen). Außenlufttemperatur, Heizkur- ven und andere Werte, die sich weniger häufig ändern, müssen nicht in der LOG.SET-Datei eingetragen werden. Unter www.nibe.eu/modbus erfahren Sie mehr über LOG.SET. Erstellen Sie eine LOG.SET-Datei, die die vordefinier- ten auszulesenden Werte enthält. Die Datei wird in ModbusManager erstellt.
  • Seite 22: Beispiele Für Parameteradressen

    0x10 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * Zum Laden von 32-Bit-Parametern werden zwei Modbus-Register genutzt. ** Gibt Marke (z.B. "NIBE"), Produktcode (z.B. "F1245") und Softwareversion (z.B. 5539) aus. MODBUS 40 | DE...
  • Seite 23: Modbus 40 Besitzt Keinen Kontakt Mit Dem Klimatisierungssystem (Reagiert Nicht)

    Fehlersuche STATUSLAMPEN LED-Lampen Die Zubehörplatine (AA9) in MODBUS 40 besitzt für eine einfache Kontrolle und Fehlersuche acht LED-Lampen. Bezeichnung LED-Status Erklärung LED-Lampe leuchtet durchgehend Spannung für MODBUS 40 SYNK Keine Funktion COM2 LED-Lampe blinkt Aktive Kommunikation zwischen MODBUS 40 und externer...
  • Seite 24: Technische Daten

    Technische Daten TECHNISCHE DATEN MODBUS 40 Nennspannung 12 V GS 45-80 mA Maße 154 x 108 x 40 mm Art.nr. 067 144 MODBUS 40 | DE...
  • Seite 25 Kojerasia tuotteen käsittelyä. 1 kpl Seinäteline Yleistä KOMPONENTTIEN SIJAINTI MODBUS 40 MODBUS 40:n avulla NIBE-lämmitysjärjestelmää voidaan ohjata ja valvoa varustuksella, jossa on ulkoinen Mod- bus-. MUISTA! Lämmitysjärjestelmän ohjelmiston on oltava uusin suositeltu versio tai uudempi kuin 3000. Ellei näin ole, lataa uusin suositeltu ohjelmisto- versio USB-muistille osoitteesta www.ni-...
  • Seite 26 F1145, F1155 Asennus Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa. MODBUS 40 voidaan asettaa tasaiselle alustalle tai se voidaan ripustaa seinälle. Jos MODBUS 40 ripustetaan seinälle, pitää käyttää mukana toimitettua seinätelinettä. AA3-X4 AA3-X4 Lämpöpumppu MODBUS 40...
  • Seite 27 B GND 12V A B GND AA3-X4 AA9-X1 MODBUS 40 JA SMS 40 TAI RMU 40 F370, F470, F730, F750 Jos MODBUS 40 ja SMS 40/RMU 40, yhdistetään, Tillbehör_singular = translation hint, 2 = MODBUS 40:n täytyy olla ensimmäinen lämmitysjärjes- Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään...
  • Seite 28 VVM 310, VVM 320, VVM 325 ja VVM 500). HUOM! Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä MODBUS 40 käyttää tiedonsiirtostandardia valikko näkyy vain, jos MODBUS 40:ssa on ohjelmis- RS485. toversio v.10 tai uudempi) Kytke isäntä RS485-suositusten mukaisella Valikossa 5.3.11 voit myös tehdä "word swap” ase- kaapelilla.
  • Seite 29 LOG.SET-tiedostossa. Hae arvo Modbus-masteriin komennolla "Read holding registers" ja halutuilla parametriosoitteilla. Katso arvojen parametriosoitteet ModbusManager-ohjelmalla. Katso lisätietoa kohdasta Modbus-komento sivulla 30. Valitse ensin lämmitysjärjestelmä valikossa "Models". Vasemmassa sarakkeessa voit selata parametreja, jotka ovat käytettävissä valitussa järjestelmässä. MODBUS 40 | FI...
  • Seite 30 [1-2]* 2,1 s 0x10 Write multiple registers [40001-65534] [1-2]* 2,1 s 0x2B Read device identification** 0,5 s * 32--bittisten parametrien noutamiseen käytetään kahta Modbus--rekisteriä. ** Palauttaa merkin (esim. 'NIBE'), tuotekoodin (esim. 'F1245') ja ohjelmistoversion (esim. 5539). MODBUS 40 | FI...
  • Seite 31: Vianetsintä

    Vianetsintä TILAMERKKIVALOT LED-valot MODBUS 40:n lisävarustekortissa (AA9) on kahdeksan tila-LEDiä helppoa valvontaa ja vianetsintää varten. Merkintä LED-tila Selvitys LED-valo palaa yhtäjaksoisesti Jännite päällä MODBUS 40 SYNK Ei toimintoa COM2 LED-valo vilkkuu Aktiivinen tiedonsiirto MODBUS 40:n ja ulkoisen ohjauksen välillä Ei toimintoa...
  • Seite 32: Wiring Diagram

    WIRING DIAGRAM MODBUS 40 |...
  • Seite 36 WS release date: 2018-05-30 15:34 Publish date: 2018-06-13 11:18 This manual is a publication from NIBE Energy Systems. All product illustrations, facts and specifications are based on current information at the time of the publication’s approval. NIBE Energy Systems makes reservations for any factual or printing errors in this manual.
