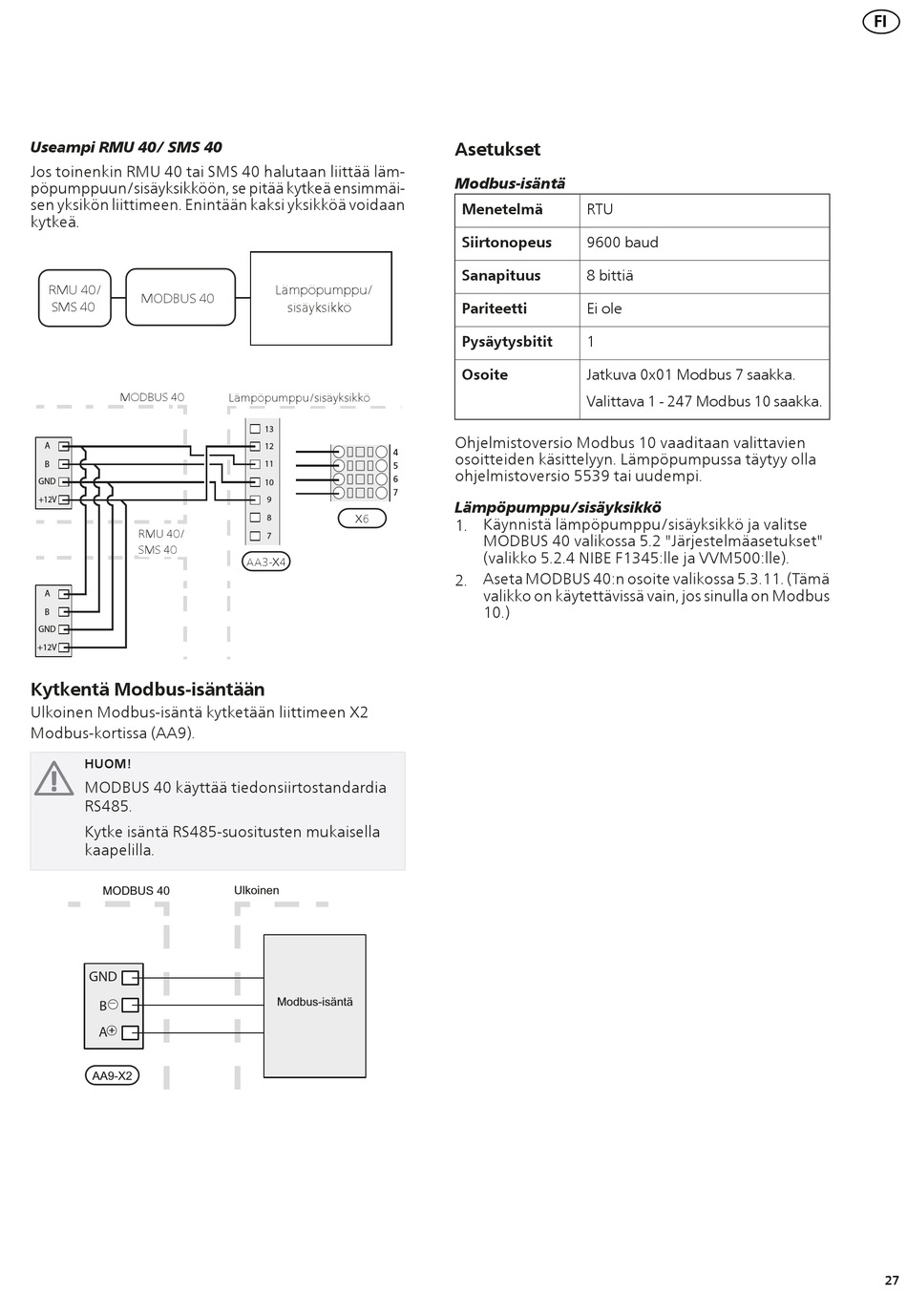

Useampi RMU 40/ SMS 40
Jos toinenkin RMU 40 tai SMS 40 halutaan liittää läm-
pöpumppuun/sisäyksikköön, se pitää kytkeä ensimmäi-
sen yksikön liittimeen. Enintään kaksi yksikköä voidaan
kytkeä.
RMU 40/
MODBUS 40
SMS 40
MODBUS 40
A
B
GND
+12V
RMU 40/
RMU 40
SMS 40
A
B
GND
+12V
Kytkentä Modbus-isäntään
Ulkoinen Modbus-isäntä kytketään liittimeen X2
Modbus-kortissa (AA9).
HUOM!
MODBUS 40 käyttää tiedonsiirtostandardia
RS485.
Kytke isäntä RS485-suositusten mukaisella
kaapelilla.
MODBUS 40
GND
B
A
Lämpöpumppu/
sisäyksikkö
Lämpöpumppu/sisäyksikkö
13
12
4
11
5
6
10
7
9
8 X6
7
AA3-X4
EXTERNT
Asetukset
Modbus-isäntä
Menetelmä RTU
Siirtonopeus 9600 baud
Sanapituus 8 bittiä
Pariteetti Ei ole
Pysäytysbitit 1
Osoite Jatkuva 0x01 Modbus 7 saakka.
Valittava 1 - 247 Modbus 10 saakka.
Ohjelmistoversio Modbus 10 vaaditaan valittavien
osoitteiden käsittelyyn. Lämpöpumpussa täytyy olla
ohjelmistoversio 5539 tai uudempi.
Lämpöpumppu/sisäyksikkö
1. Käynnistä lämpöpumppu/sisäyksikkö ja valitse
MODBUS 40 valikossa 5.2 "Järjestelmäasetukset"
(valikko 5.2.4 NIBE F1345:lle ja VVM500:lle).
2. Aseta MODBUS 40:n osoite valikossa 5.3.11. (Tämä
valikko on käytettävissä vain, jos sinulla on Modbus
10.)
