FI
Tiedonsiirto
HUOM!
Ohjelmat LogManager ja NIBE Applications
täytyy korvata ModbusManager:lla. Modbus-
Manager voidaan ladata osoitteesta www.ni-
be.se/kommunikation.
Arvojen luku
Arvot voidaan lukea lämpöpumpusta/sisäyksiköstä
kahdella tavalla: automaattisesti tai käsin.
Automaattinen luku: voi noutaa samanaikaisesti jopa
20 esimääritettyä parametria.
Manuaalinen luku: vie kauemmin ja kerralla voidaan
noutaa vain yksi arvo.
Automaattinen luku
MUISTA!
MODBUS 40 voi käyttää enintään 20
LOG.SET-tiedostossa määriteltyä parametria
(vastaa 20x16-bittistä Modbus-rekisteriä). Jos
valittuja parametreja on enemmän, käytetään
20 ensimmäistä.
Jotkut parametrit ovat 32-bittisiä ja vievät siten
kaksi rekisteripaikkaa, jolloin parametreja voi-
daan lukea vähemmän.
1. Luo LOG.SET-tiedosto, joka sisältää luettavat esi-
määritetyt arvot. Tiedosto luodaan ModbusMana-
ger:ssa. Katso ohjeet luvusta "Luo kirjausasetustie-
dosto ModbusManager:ssa".
2. Tallenna LOG.SET USB--muistille.
3. Kytke USB--muisti lämpöpumpun/sisäyksikön
näyttöyksikköön.
4. Mene valikkoon USB..
5. Mene valikkoon kirjaus.
6. Merkitse "aktivoitu".
7. Poista USB--muisti.
Lämpöpumppu/sisäyksikkö päivittää nyt kaikkien esi-
määritettyjen parametrien arvot kaksi kertaa sekunnis-
sa.
Hae arvot Modbus--asiakkaaseen komennolla "Read
holding registers" ja halutuilla parametriosoitteilla.
Katso arvojen parametriosoitteet ModbusManager-oh-
jelmalla, avaamalla LOG.SET-tiedosto tekstieditorissa
tai katsomalla esimerkkilista sivulla 29.
Katso kohta Modbus-komento sivulla 29, jossa on lisä-
tietoa eri komennoista.
Luo kirjausasetustiedosto ModbusManager:ssa
Asenna ensin ModbusManager tietokoneeseen. Ohjel-
misto se voidaan ladata osoitteesta www.nibe.se/kom-
munikation
28
1
2

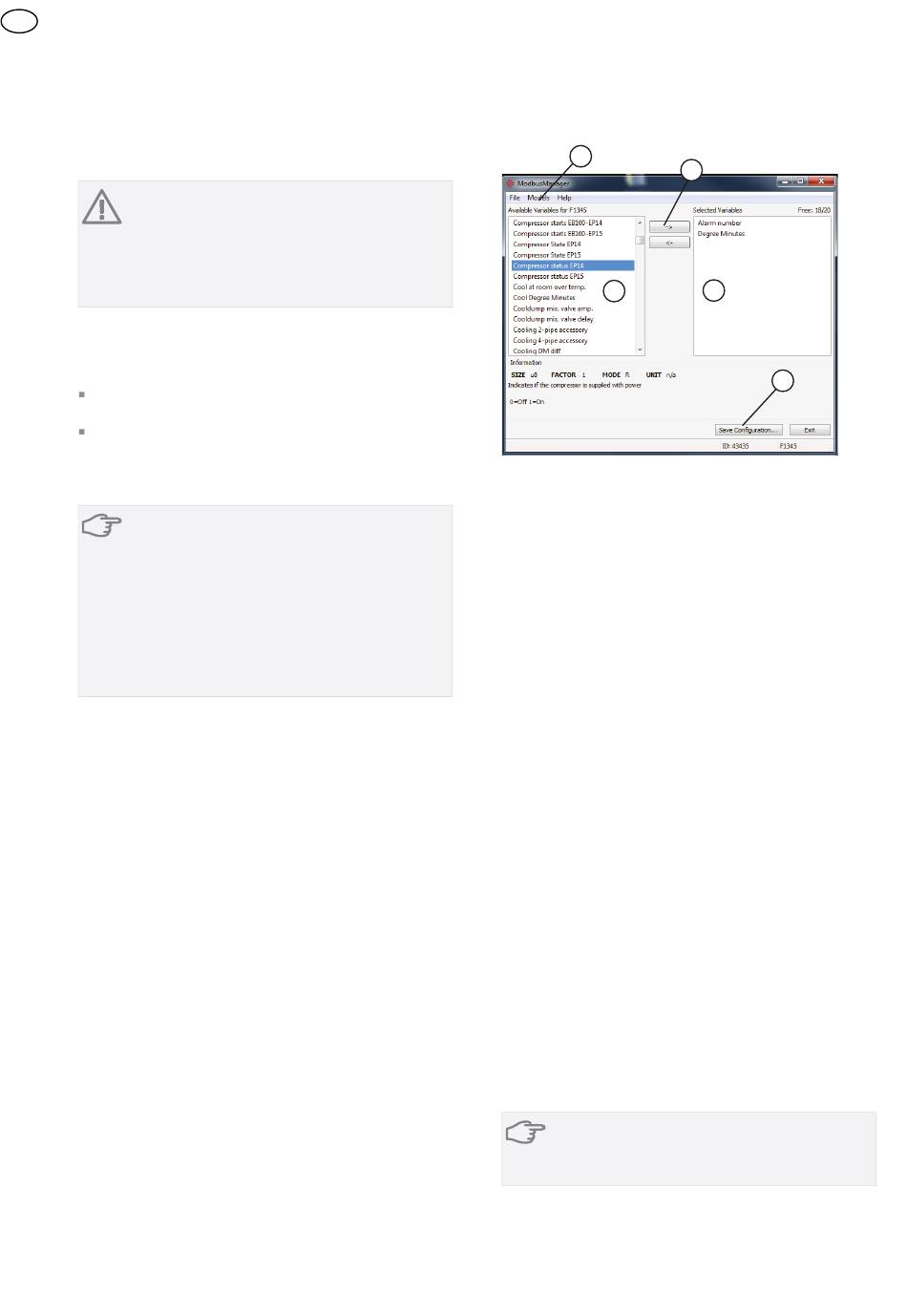

1. Valitse ensin lämpöpumppu-/sisäyksikkömalli vali-
kossa "Models".
2. Vasemmassa sarakkeessa voit selata parametreja,
jotka ovat käytettävissä valitussa lämpöpumpus-
sa/sisäyksikössä.
Luettelon alla olevassa ruudussa näkyy tietoa vali-
tusta parametrista.
Voit suodattaa parametrilistaa hakusanoilla valitse-
malla "File" - "Apply Filter".
Ole tarkkana, että laitat listan loogiseen järjestyk-
seen. Esimerkki:
EB 100 EP14 BT10 Liuos sisään 40015
EB 100 EP14 BT11 Liuos sisään 40016
EB 100 EP15 BT10 Liuos sisään 40100
EB 100 EP15 BT11 Liuos sisään 40085
Tarkasta huolella mitä arvoja luet listaa käytettäes-
sä.
3. Merkitse parametri ja siirrä se oikeaan sarakkeeseen
napsauttamalla nuolta oikealle.
4. Oikeassa sarakkeessa näkyvät kirjattavat paramet-
rit.
Siirrä kaikki parametrit, jotka haluat kirjata. Voit
peruuttaa valinnan vasemmalla nuolella.
5. Kun olet tyytyväinen listaan, napsauta Save confi-
guration....
Näyttöön tulee valintaruutu, jossa kysytään haluat-
ko varmasti tallentaa kirjausasetustiedoston.
Tallenna tiedosto kiintolevylle tai suoraan
USB-muistille.
Valitse "Export to file" valikossa "File", jos haluat
tallentaa lämpöpumpun kaikki parametrit csv-tie-
dostoon.
MUISTA!
Tiedoston nimen pitää olla LOG.SET, jotta
lämpöpumppu/sisäyksikkö lukee tiedoston.
3
4
5
