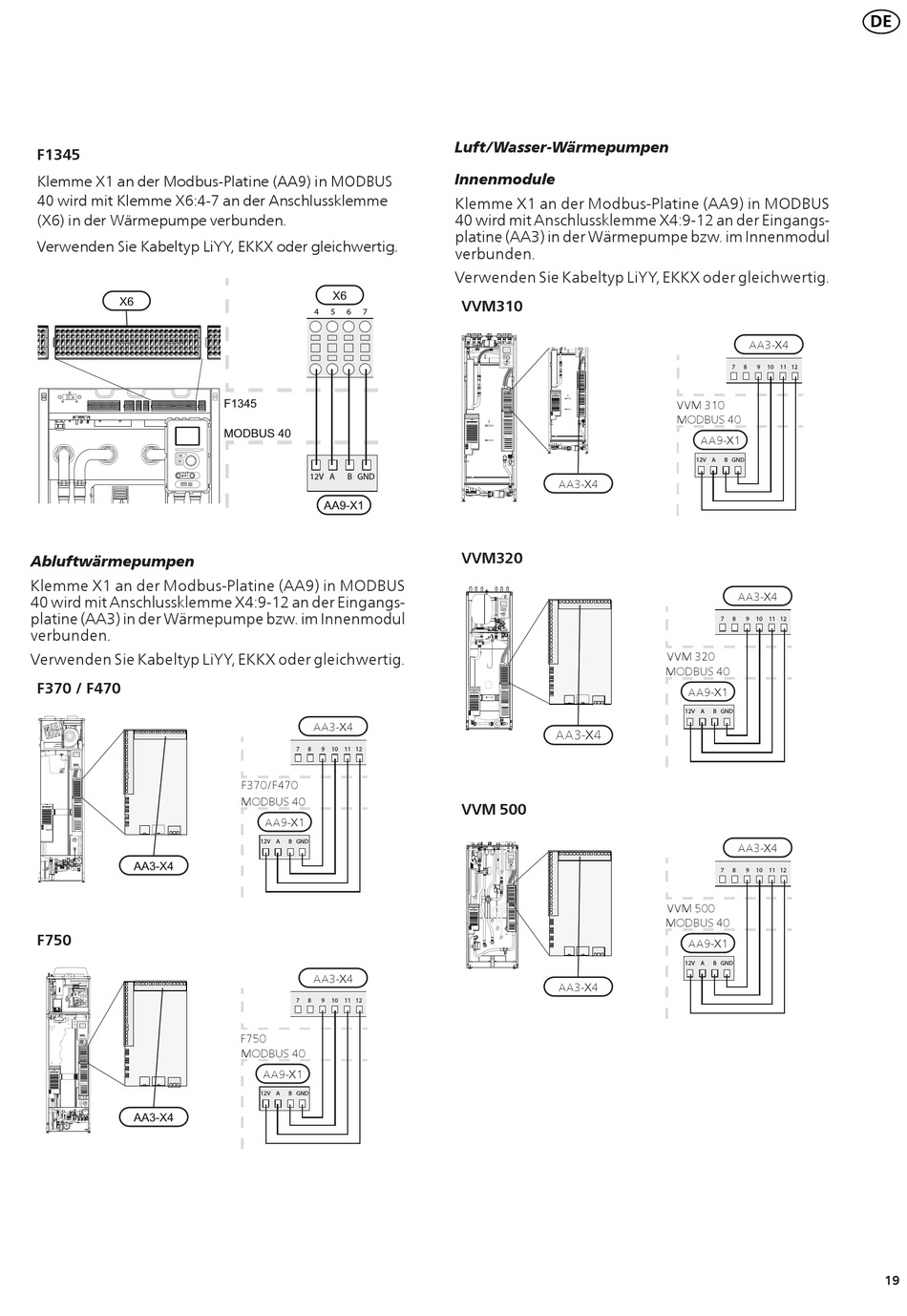

F1345
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Klemme X6:4-7 an der Anschlussklemme
(X6) in der Wärmepumpe verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Abluftwärmepumpen
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F370 / F470
F750
LEK
4
5
6
7
F1345
Externt
12V A
B GND
AA3-X4
7
8
9
10
11
12
F370/F470
MODBUS 40
AA9-X1
12V A
B GND
AA3-X4
7
8
9
10
11
12
F750
MODBUS 40
AA9-X1
12V A
B GND
Luft/Wasser-Wärmepumpen
Innenmodule
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
VVM310
VVM 310
VVM 310
AA3-X4
VVM320
VVM320
AA3-X4
VVM 500
VVM 500
AA3-X4
AA3-X4
7
8
9
10
11
12
VVM 310
MODBUS 40
AA9-X1
12V A
B GND
AA3-X4
7
8
9
10
11
12
VVM 320
MODBUS 40
AA9-X1
12V A
B GND
AA3-X4
7
8
9
10
11
12
VVM 500
MODBUS 40
AA9-X1
12V A
B GND
DE
19
