IC-Fassungen

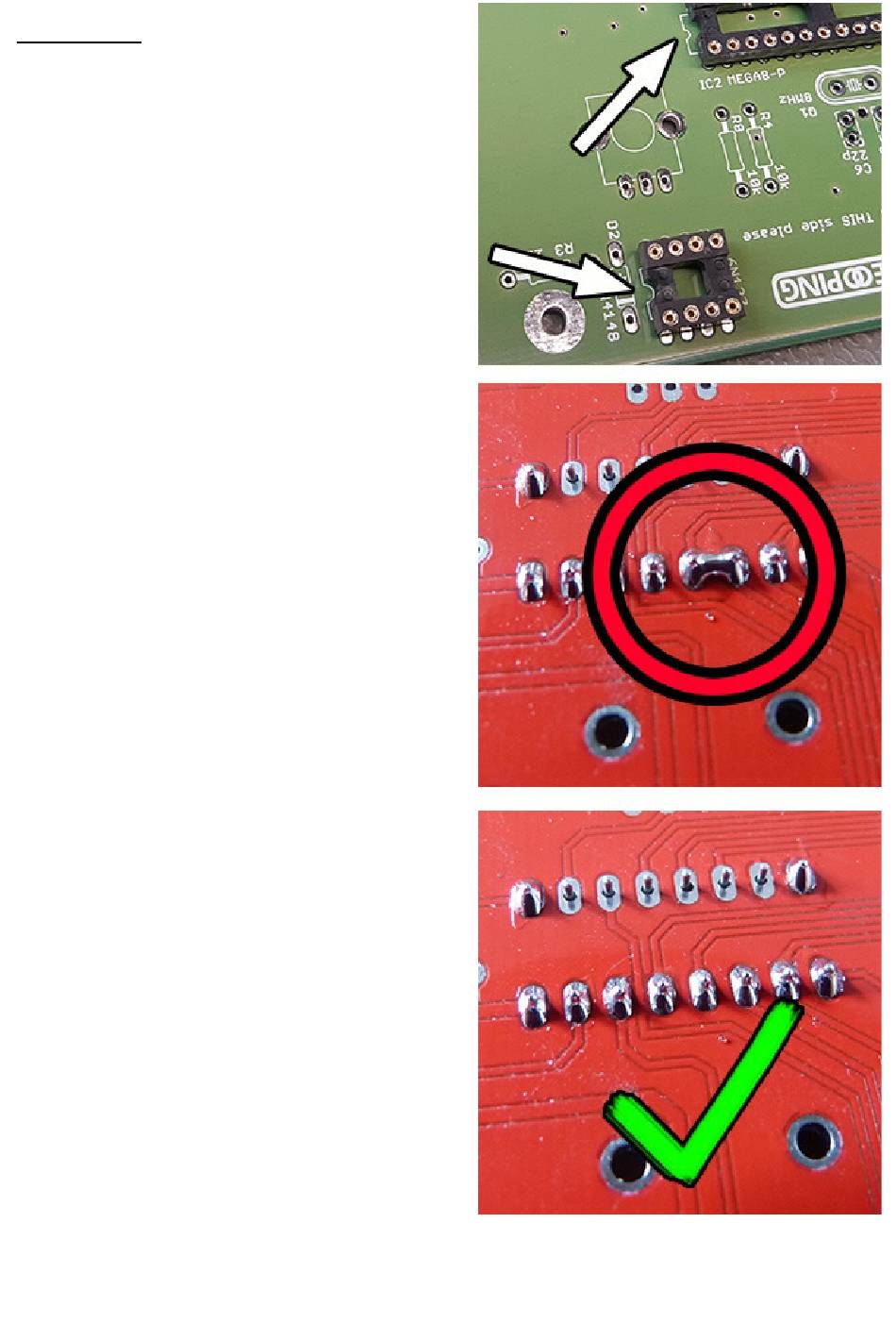

Beginnen wir mit den Fassungen. Alle IC-
Fassungen haben an einer schmalen Seite
eine Kerbe. Diese Kerbe sollte mit der Kerbe
des Platinenaufdruckes übereinstimmen,
siehe Abbildung oberes Foto.
Die Kerbe zeigt an, wo Pin 1 des ICs liegt, auf
der Seite von Pin 1 haben die ICs auch eine
Kerbe oder eine kreisförmige Vertiefung im
Gehäuse. Ein IC falsch herum in den Sockel zu
stecken führt oft zur Zerstörung des
Bauteiles!
Stecke also eine IC-Fassung passend zum
Platinenaufdruck auf die Platine und verlöte
von der anderen Seite zunächst nur 1
Beinchen an einer Ecke. Dann kannst Du noch
einmal prüfen, ob die Fassung auch wirklich
rundherum plan an der Platine aufliegt. Wenn
die Fassung flach aufliegt, kannst Du die
restlichen Beinchen verlöten.
Achte darauf, daß Du nicht aus Versehen zwei
benachbarte Pins zusammenlötest wie im
mittleren Foto.
