Stereoping Synth Controller Aufbauanleitung Seite 13

Potentiometer
Update in Platinenversion 1.2: Die Bohrungen für
die Metallklammern der Potis wurden
vergrößert.Sie lassen sich nun sehr viel einfacher
aufstecken.
Zu Guter letzt kommen nun die Drehregler auf
die Platine. Alle Potentiometer sind identisch.
Achtung: Es gibt hier ein paar Fallen und ein
schief eingelötetes Poti wieder gerade zu
bekommen kann SEHR nervend sein.

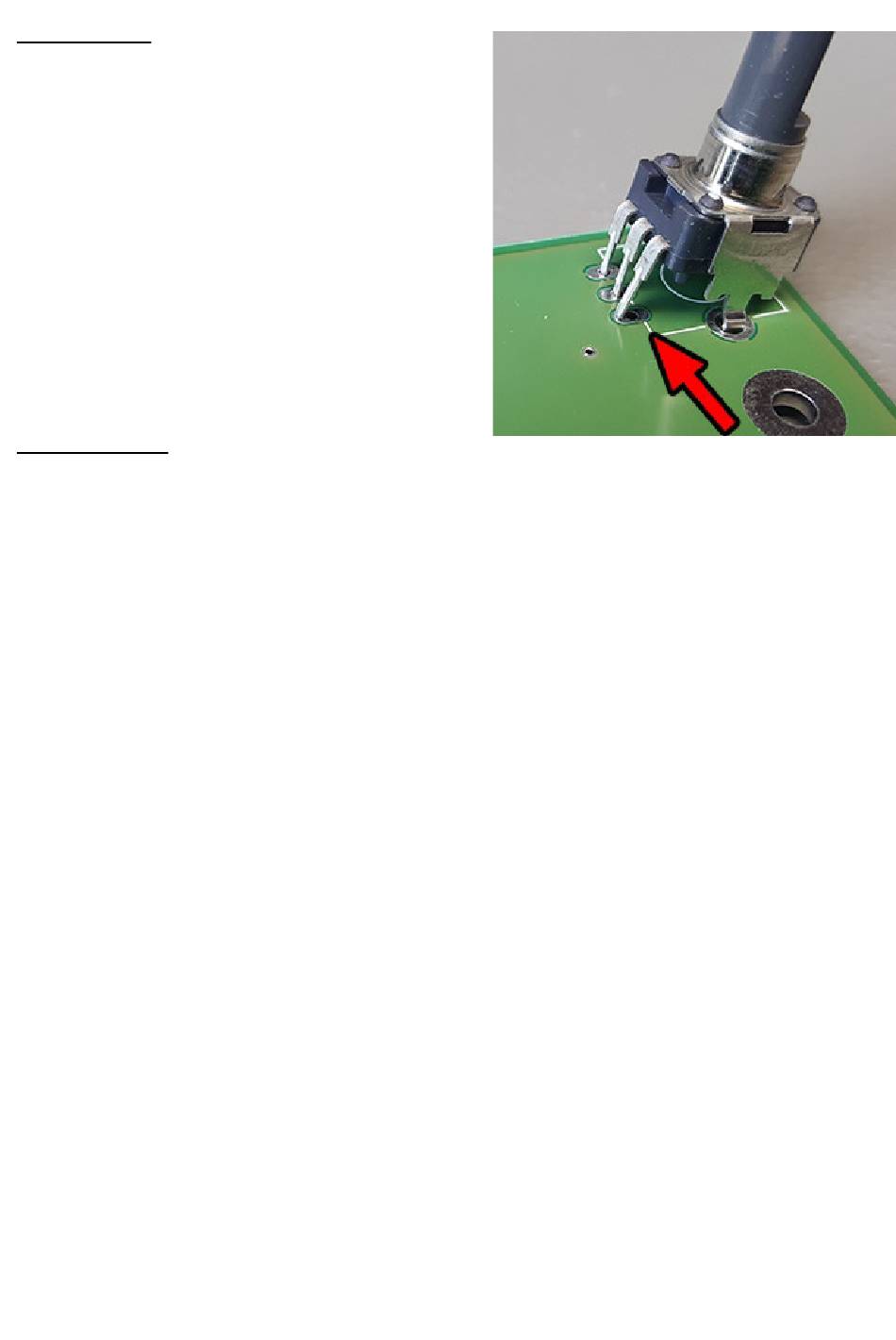

Fehlerquelle 1: Achte beim Einstecken darauf,
daß die 3 Kontakte ihre Bohrungen finden. Die Beinchen können vom Transport ggf.
etwas verbogen sein. Es ist uns schon passiert, daß wir ein leicht verbogenes
Beinchen beim Einsetzen des Potis übersehen haben und es beim Eindrücken der
Metallklammer dann RICHTIG verbogen wurde.
Bitte zunächst nur alle aufstecken, noch nicht verlöten!
Aufbauanleitung 'Stereoping Synth Controller'
V1.6 - 09.2018
© Stereoping Germany, Meschede 2018
