3. Inbetriebnahme
Spannungsregler prüfen
Bevor die ICs eingesteckt werden, sollten wir
noch einmal prüfen, ob die Betriebsspannung
stimmt. Stecke des Powerkabel in die Netzteil-
Buchse. Das schwarze Minuskabel des
Multimeters kannst Du an die Metallklemme
eines beliebigen Potis klemmen, die
Metallklammern liegen alle auf Masse.

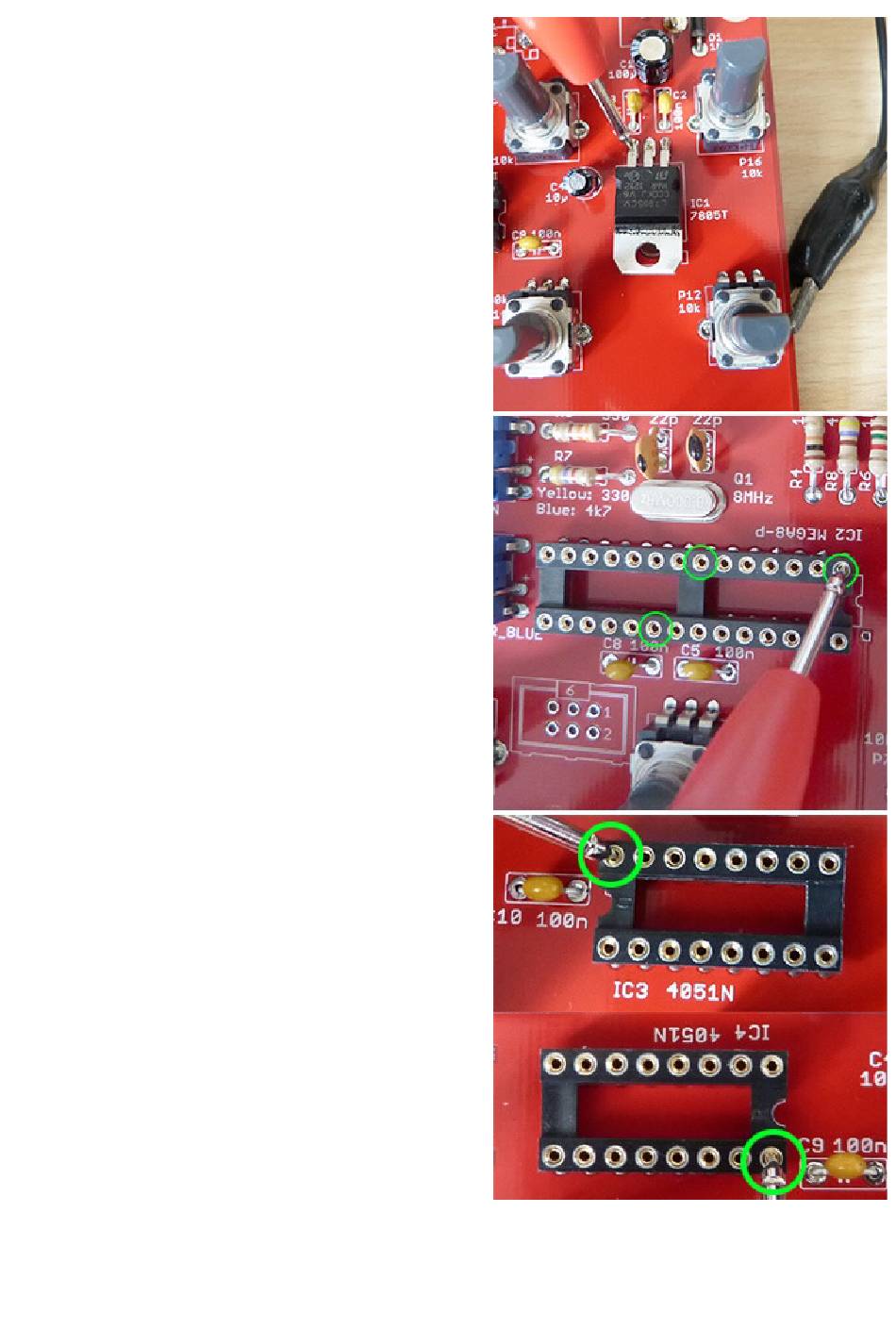

Nun prüfen wir mit dem Multimeter den linken
Pin des 7805. Dort sollten +5 Volt anliegen.
Wenn Dein Multimeter 4,97 oder 5,02 anzeigt
ist das auch kein Beinbruch.
Falls Du dort keine 5 Volt messen kannst, prüfe
bitte die Polarität Deines Netzteiles. Der
Mittelpin des Netzteilsteckers sollte Masse sein,
die Aussenseite Plus.
In den beiden anderen Abbildungen siehst Du
die Punkte die Du auch nochmessen kannst. Es
sollten überall + 5 Volt anliegen.
