Stereoping Synth Controller Aufbauanleitung Seite 12

brauchst Du ihn nicht mit der Platine verschrauben.

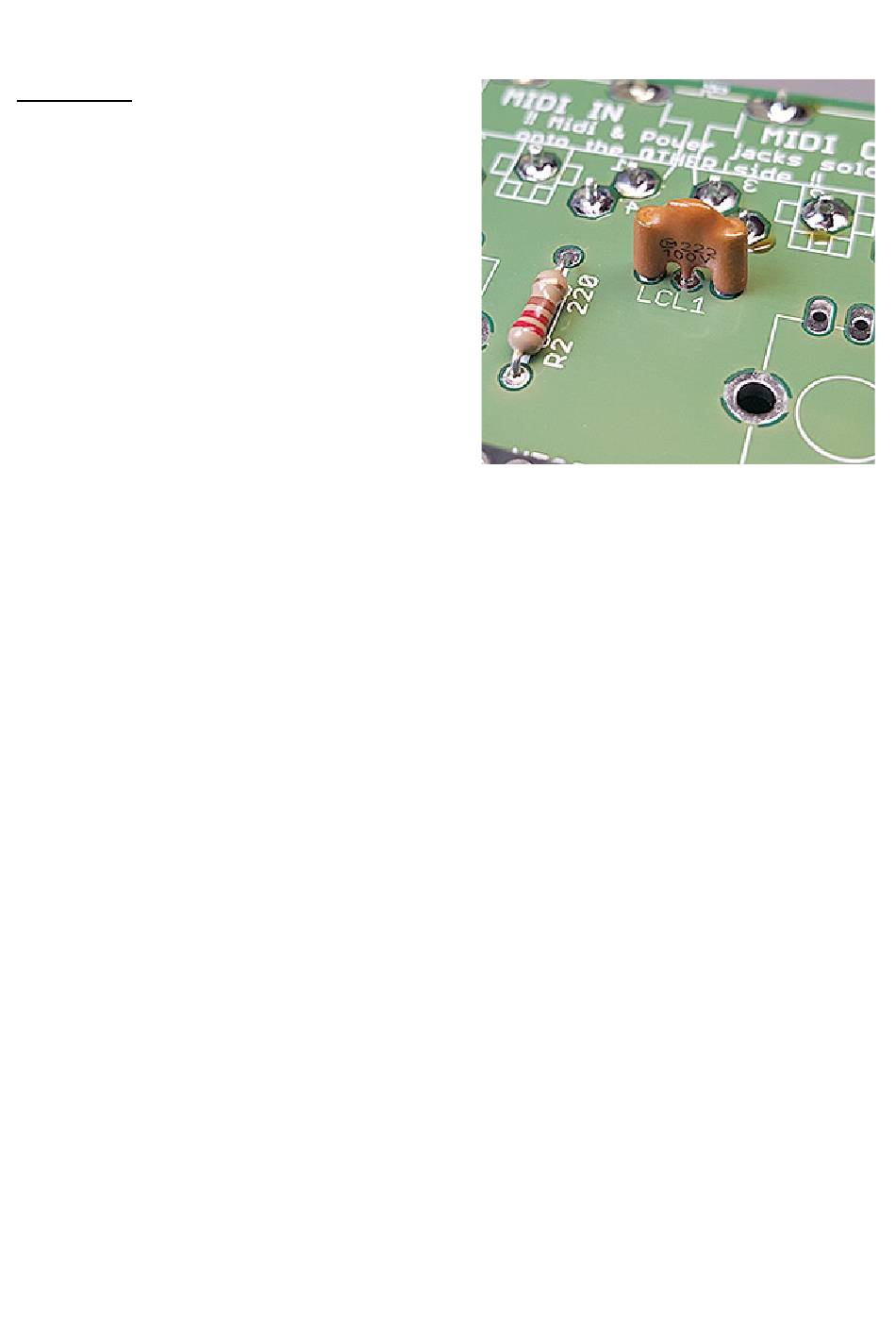

T-Filter / LCL
Auch wenn es so klingt, das T-Filter ist kein
Tee-Filter sondern ein Filterbaustein um
Deinen Microcontroller-Midi-Ausgang ein
wenig gegen elektrostatische Entladungen zu
schützen. Er heißt so, weil zwei Ferritperlen
und ein Kondensator in der Anordnung ein "T"
bilden - glaube ich zumindest :-) Auf der
Platine ist "LCL1" abgedruckt. Er hat keine
Polung, setze ihn rein wie Du magst.
Aufbauanleitung 'Stereoping Synth Controller'
V1.6 - 09.2018
© Stereoping Germany, Meschede 2018
