Die beiden 4051-er haben am Gehäuse eine
Kerbe, genau wie die Fassungen. Der linke
4051er wird also 'richtigherum' eingesetzt
(Schrift normal lesbar) mit der Kerbe nach
links zeigend. Beim rechten 4051er zeigt die
Kerbe nach rechts und er steht wie der
Optokoppler auf dem Kopf. Den Chip tief
reindrücken bis er nicht mehr weiter geht.
Falls er nicht sauber in die Fassung will, nicht
mit Gewalt weiter drücken! Wahrscheinlich
hat sich ein Beinchen verhakt und muss noch
einmal ordentlich ausgerichtet werden. In
dem Fall kannst Du den Chip wieder aus der
Fassung bekommen, indem Du einen
normalen Schraubendreher (kein
Kreuzschlitz) abwechseln links und rechts
zwischen IC und Fassung schiebst und den
Chip vorsichtig heraus hebelst.

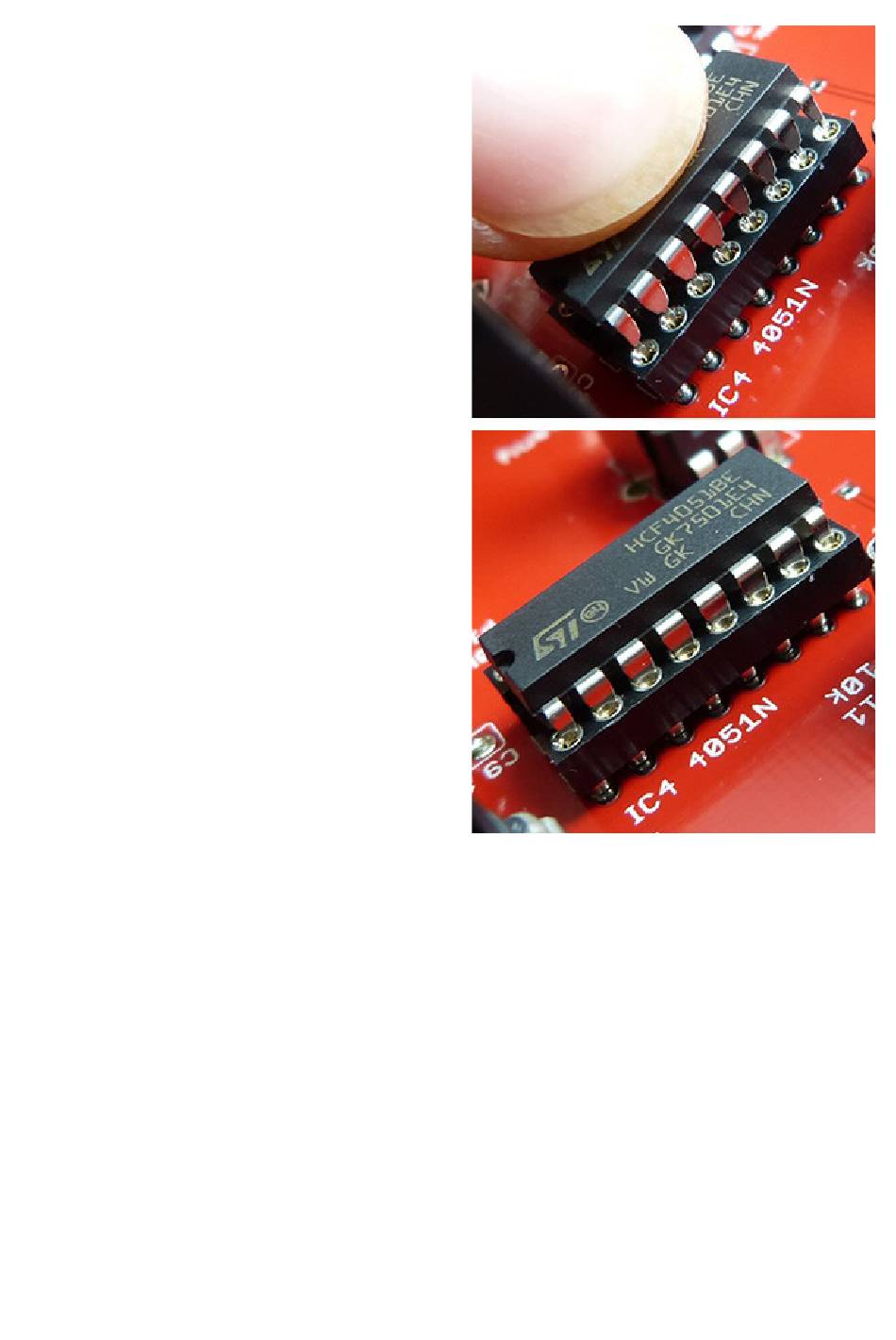

Die Fotos rechts zeigen wie es geht:
Beinreihen zurecht biegen bis das IC wie von
selbst in die Öffnungen der Fassung rutscht.
Dann von oben drücken, das IC sinkt etwa 1-
2 Millimeter tief in die Fassung. Am Ende
sollte es so aussehen wie im unteren Bild.
