Stereoping Synth Controller Aufbauanleitung Seite 14

Fehlerquelle 2: Selbst wenn die Potis nun alle
mit ihren Metallklammern 'eingeschnappt'
sind, haben sie teilweise immer noch ein wenig
Spiel. Es kann vorkommen, daß der ein oder
andere Regler schief sitzt. Du musst daher bei
jedem einzelnen der 16 Regler genau schauen,
daß er mit den anderen Reglern in der Flucht
ist, wenn Du mit einem Auge die Reihen

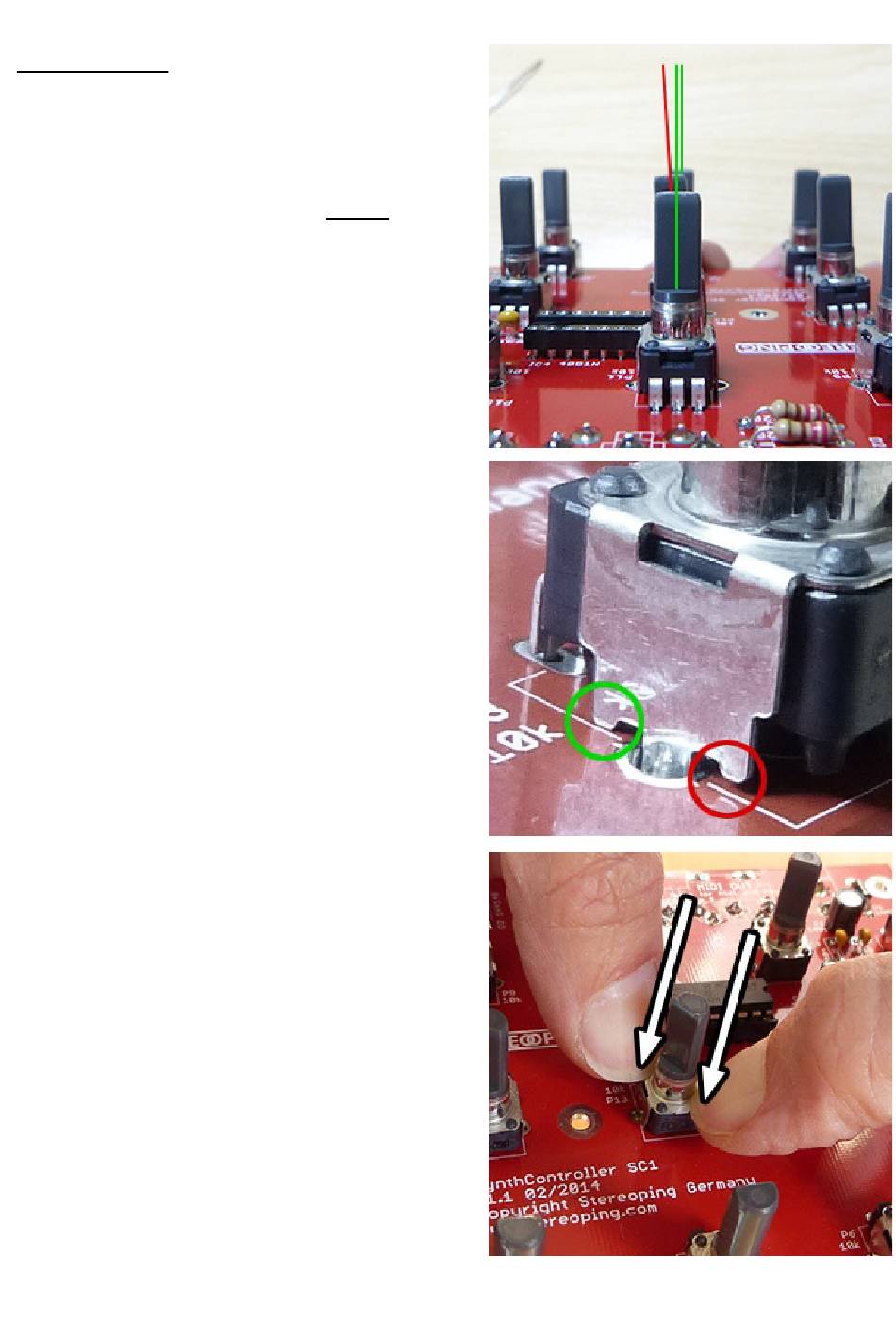

durchschaust (oberstes Foto). Mache das ruhig
öfter, also jedesmal wenn Du einen weiteren
Pin der 16 pots verlötet hast.
Ebenso müssen die beiden Zapfen der
Metallklammern auf beiden Seiten des Potis
auf der Platine aufliegen. Im 2ten Foto siehst
Du, daß die Klammer zwar eingerastet ist, der
hintere (im Bild rechte) Zapfen aber nicht
richtig auf der Platine aufliegt.
Eine gute Hilfe für das abschliessende Poti-
Flachdrücken ist auch, wie im 3ten Foto mit
den beiden Daumennägeln zwei
gegenüberliegende Ecken eines Pots
gleichzeitig herunter zu drücken. Danach
kannst Du ziemlich sicher sein, daß der Regler
flach auf der Platine liegt.
Aufbauanleitung 'Stereoping Synth Controller'
V1.6 - 09.2018
© Stereoping Germany, Meschede 2018
