Stereoping Synth Controller Aufbauanleitung Seite 11

Spannungsregler
Der Spannungsregler darf später nicht
aufrecht stehen, er würde sonst mit dem
Gehäuse in Kontakt kommen. Wie er später
liegen soll kannst Du schön auf dem
Platinenaufdruck und dem unteren Foto
erkennen.

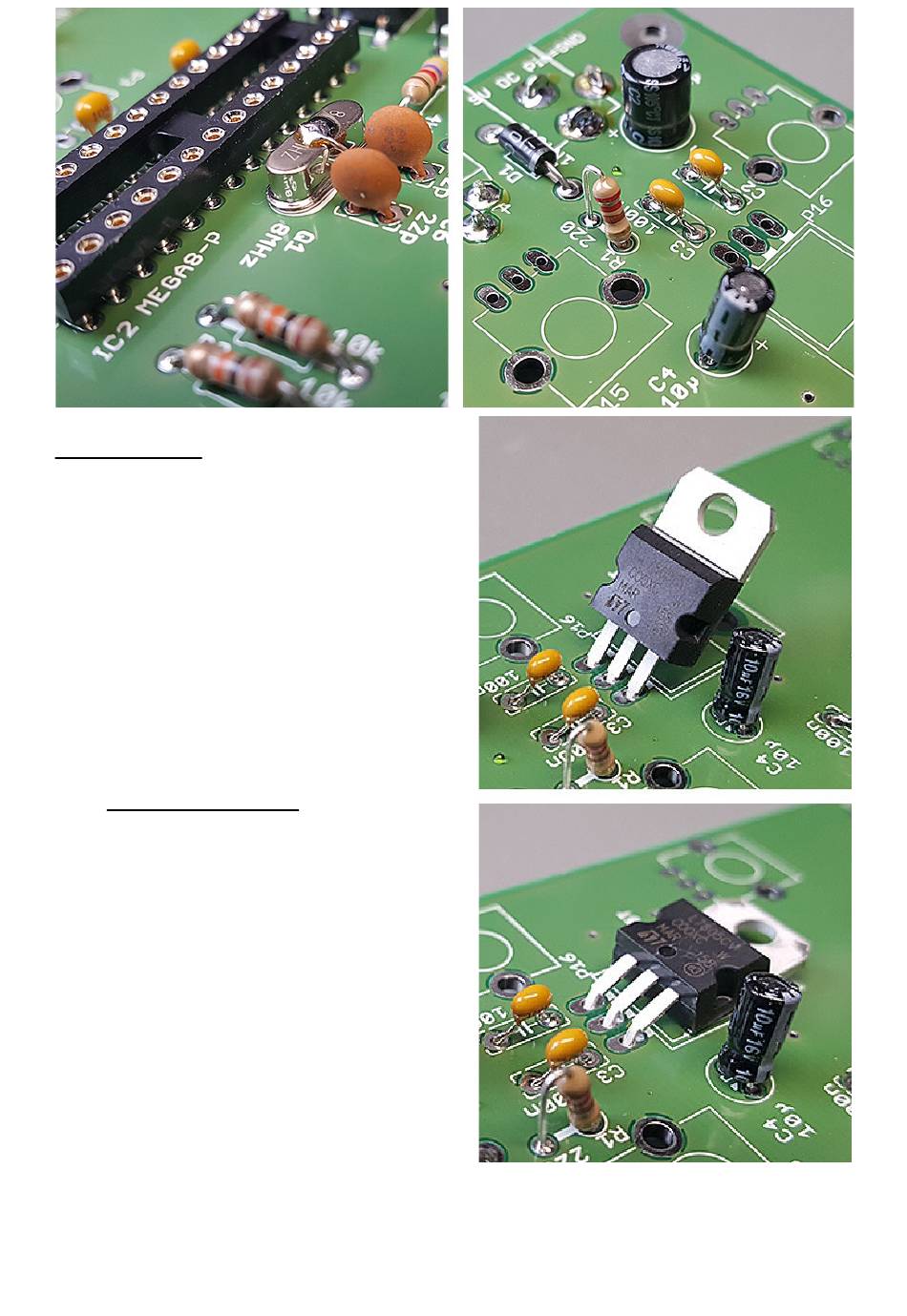

Den Spannungsregler 7805 steckst Du so in
die Bohrung, daß die Aufschrift in Richtung
der Netzteilbuchse zeigt. Schiebe ihn in die
Bohrung bis zum Anschlag, wie im oberen
Foto. Noch nicht festlöten!
Biege ihn nach hinten um wie im unteren
Foto, bis er flach auf der Platine liegt. Der
Regler zieht dadurch automatisch ein wenig
seine Beinchen aus seinen Bohrungen
heraus. Jetzt kannst Du den Regler in dieser
Position von hinten festlöten. Vielleicht musst
Du ihn mit einem Finger flach auf der Platine
halten wenn Du die Platine zum Verlöten
umdrehst.
Da er im Betrieb nicht einmal lauwarm wird
