Stereoping Synth Controller Aufbauanleitung Seite 18

ICs aufstecken
Vor dem Einsetzen der ICs solltest Du den Netzteilstecker erst wieder abziehen!
Vielleicht musst Du die Beinchen ein wenig
verbiegen, damit die ICs genau in die
Fassungen passen. Wenn ein Beinchen nicht
richtig in seine Fassung rutscht, kann es
abknicken! Wenn die ICs aus der Fabrik
kommen, sind ihre Beinchen meistens weiter
auseinander gebogen als die Fassung breit
ist. Daher muss man die IC-Beinchen für die
Fassung eigentlich fast immer ein wenig
zurechtbiegen.

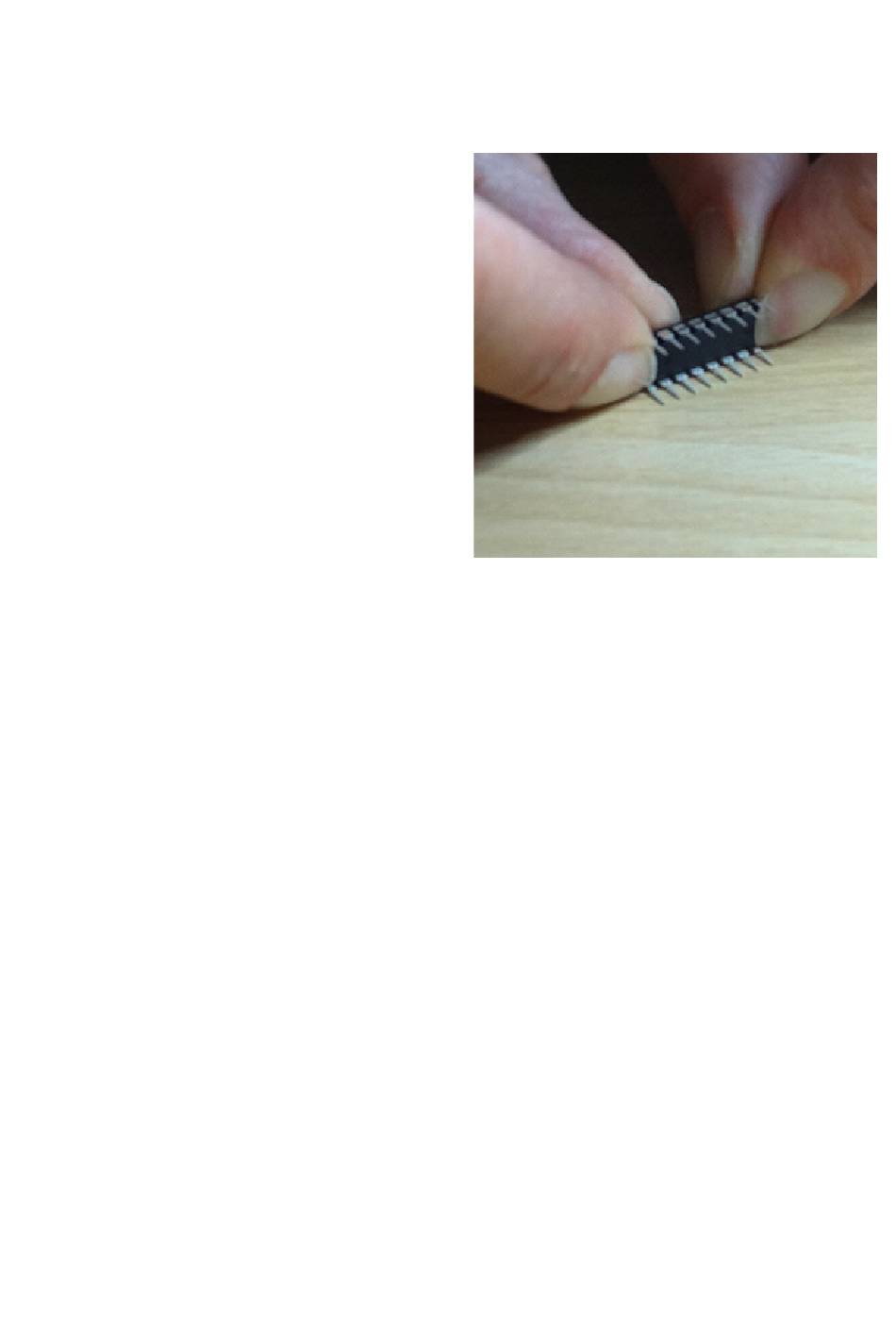

Wir machen das so, daß wir das IC mit beiden
Daumen und Zeigefingern von oben an den
kurzen Seiten fassen, die Beinchen parallel
auf den Tisch drücken und das IC dann ein wenig von uns weg drehen, siehe Foto
rechts. Aber nicht nur den schmalen Teil der Beinchen verbiegen, sondern das ganze
Bein direkt am IC-Gehäuse.
Wir beginnen mit dem kleinsten der 4 ICs, dem 8 Pin Optokoppler. Wenn Du den
6N137 so drehst, daß Du die Schrift auf seiner Oberseite lesen kannst, siehst Du in der
linken unteren Ecke eine kleine kreisförmige Vertiefung im IC-Gehäuse. Dort liegt
Pin 1. Dieser Pin muss auf die Seite, an der die Fassung ihre Kerbe hat. Du musst das
IC also so drehen, daß die Schrift auf dem Kopf steht. Setze ihn vorsichtig in die
Fassung und beachte, daß alle seine Beinchen über den Öffnungen der Fassung sind.
Dann drücke den Chip mit dem Daumen senkrecht nach unten in die Fassung.
