Konfiguration von Ein- und
Ausgängen

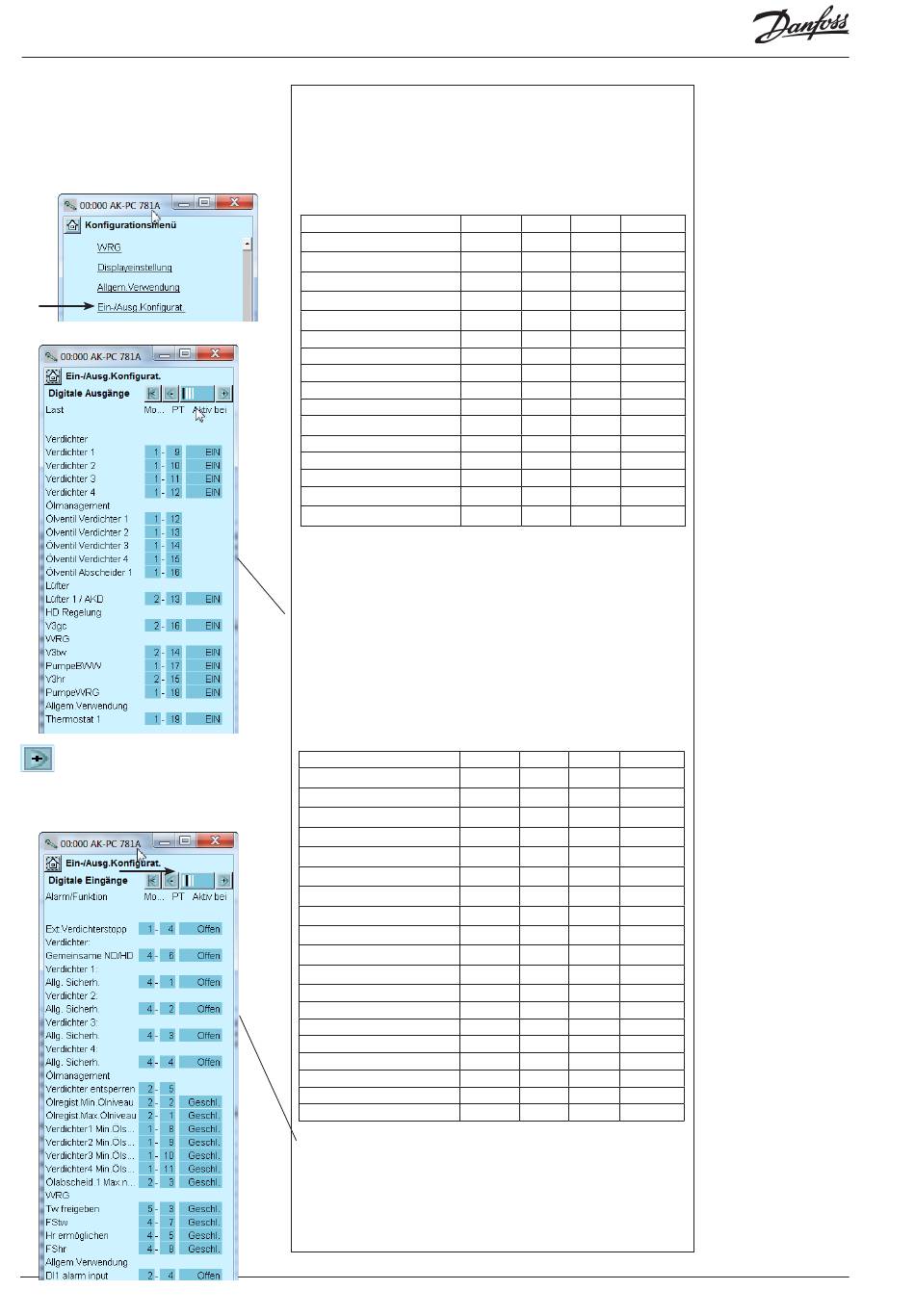

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Ein-/Ausg. Konfiguration
3. Digitale Ausgänge konfigurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. On/off Eingangsfunktionen kon-
figurieren
74
Die nachfolgenden Schirmbilder sind abhängig von den vorhergehen-
den Definitionen. Die Schirmbilder werden zeigen, welche Anschlüsse
die vorhergehenden Einstellungen erfordern. Die Tabellen sind die
gleichen wie früher gezeigt, aber hier gruppiert:
• Digitale Ausgänge
• Digitale Eingänge
• Analoge Ausgänge
• Analoge Eingänge
Last
Magnetventil, Öl, Verd. 1
Magnetventil, Öl, Verd. 2
Magnetventil, Öl, Verd. 3
Magnetventil, Öl, Verd. 4
Magnetventil , Ölabscheider
Umwälzpumpe tw
Umwälzpumpe hr
Raumventilator
Verdichter 1
Verdichter 2
Verdichter 3
Verdichter 4
Start /Stop des VLT für Lüfter
3-Wege Ventil, Leitungswasser, V3tw
3-Wege Ventil,, Heizkreis, V3hr
3-Wege Ventil,, Gaskühler, V3gc
Zur Konfiguration der digitalen Ausgänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob die Belastung bei
Ausgang EIN oder AUS aktiv sein soll.
Anmerkung:
Die Relaisausgånge soll nicht bei Entlastungsventile invertiert werden.
Der Regler invertiert selbt die Funktion.
Es ist keine Spannung auf den Umlaufventilen vorhanden, wenn der
Verdichter nicht in Betrieb ist.
Die Spannung wird unmittelbar vor dem Start des Verdichters ange-
schlossen.
Funktion
Ext. Verdichter Stopp
Verd. 1. Min. Ölniveau
Verd. 2. Min. Ölniveau
Verd.3 Min. Ölniveau
Verd. 4 Min. Ölniveau
Ölregist.Max.Ölniveau
Ölregist.Min.Ölniveau
Ölabscheid. 1. Max niveau
Abscheider CO2. niveau
Verdichter entsperren
Verdichter 1 Sicherheitskreis
Verdichter 2 Sicherheitskreis
Verdichter 3 Sicherheitskreis
Verdichter 4 Sicherheitskreis
Start/stop Wärmerückgewinnung hr
Allg. Sicherheitsfunkt. der Verdichter
Strömungsschalters FStw
Strömungsschalters FShr
Start/stop Wärmerückgewinnung tw
Zur Konfiguration der digitalen Eingänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Eingang festzulegen, ob die Belastung bei
Ausgang Zurück oder Offen aktiv sein soll.
Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler
empfängt Signal bei Normalbetrieb und registriert es als einen Fehler,
wenn das Signal unterbrochen wird.
Leistungsregler RS8HE103 © Danfoss 2016-06
Ausgang
Modul
Punkt
Aktiv bei
DO1
1
12
DO2
1
13
DO3
1
14
DO4
1
15
DO5
1
16
D06
1
17
DO7
1
18
DO8
1
19
DO1
2
9
DO2
2
10
DO3
2
11
DO4
2
12
DO5
2
13
DO6
2
14
DO7
2
15
DO8
2
16
Eingang
Modul
Punkt
Aktiv bei
AI4
1
4
Geschl
AI8
1
8
Geschl
AI9
1
9
Geschl
AI10
1
10
Geschl
AI11
1
11
Geschl
AI1
2
1
Geschl
AI2
2
2
Geschl
AI3
2
3
Geschl
AI4
2
4
Offen
AI5
2
5
Puls druck
DI1
4
1
Offen
DI2
4
2
Offen
DI3
4
3
Offen
DI4
4
4
Offen
DI5
4
5
Geschl
DI6
4
6
Offen
DI7
4
7
Offen
DI8
4
8
Offen
AI2
5
3
Geschl
3 - Ausgänge
Die möglichen Funktionen
sind wie folgt:
Verdichter 1
Entlastung 1-1
Entlastung 1-2
Entlastung 1-3
Verdichter. 2-8
ÖlventilVerdichter 1-8
NC Verd. Öl Puls
ON
Öl ventil 1-4 (8)
Ölventil abscheider. 1-8
ON
MT Comp. release
ON
LT Comp. request
ON
Einspritz. Wärmeaustau-
scher
ON
Einspritz. Saugleitung
ON
Injection ON
ON
Lüfter 1 / AKD
ON
Lüfter 2 - 8
ON
HD Regelung
ON
Ventil Gaskühler V3gc
ON
Wärmerückgewinnung
ON
Ventil Leitungswasser V3tw
ON
Pumpe Leitungswasser BWW
Ventil Wärmerückgew.. V3hr
ON
Pumpe Wärmerückgew. WGR
ON
Additional heat
ON
Alarm
In Bebrieb
Thermostat 1 - 5
Pressostat 1 - 5
Spannungseingang1 - 5
PI 1-3
4 - Digitale Eingänge
Die möglichen Funktionen
sind wie folgt:
Ext. Hauptschalter
Ext. Verdichterstopp
Ext. power loss
Nachtverschiebung
Lastbegrenzung 1
Lastbegrenzung 2
LT Comp. Release
MT Comp. Request
Alle Verdichter:
Gem. sicherheit
Verd. 1
Öldruck schutz
Überspannung schutz
Motortemperatur schutz
Druckgastemp. schutz
Abgangsdruck schutz
Allg. sicheheti
AKD comp. Fehler
Do für Verd. 2-8
Lüfter 1 Sicherheit
Do für Lüfter 2-8
AKD Verfl.. Sicherheit
Verdichter entsparren
ND Verd.Öl zähler
Ölregist. Min ölniveau
Ölregist. Max ölniveau
Öl Niveau Verd.1-8
Ölabscheider Min 1-8
Ölabscheider Max 1-8
Wärmerückgewinnung
tw aktiv
hr aktiv
Strömungsschalters tw
Strömungsschalters hr
DI 1 Alarm Eingang
DI 2-10 ...
PI-1 Di ref
External DI PI-1
