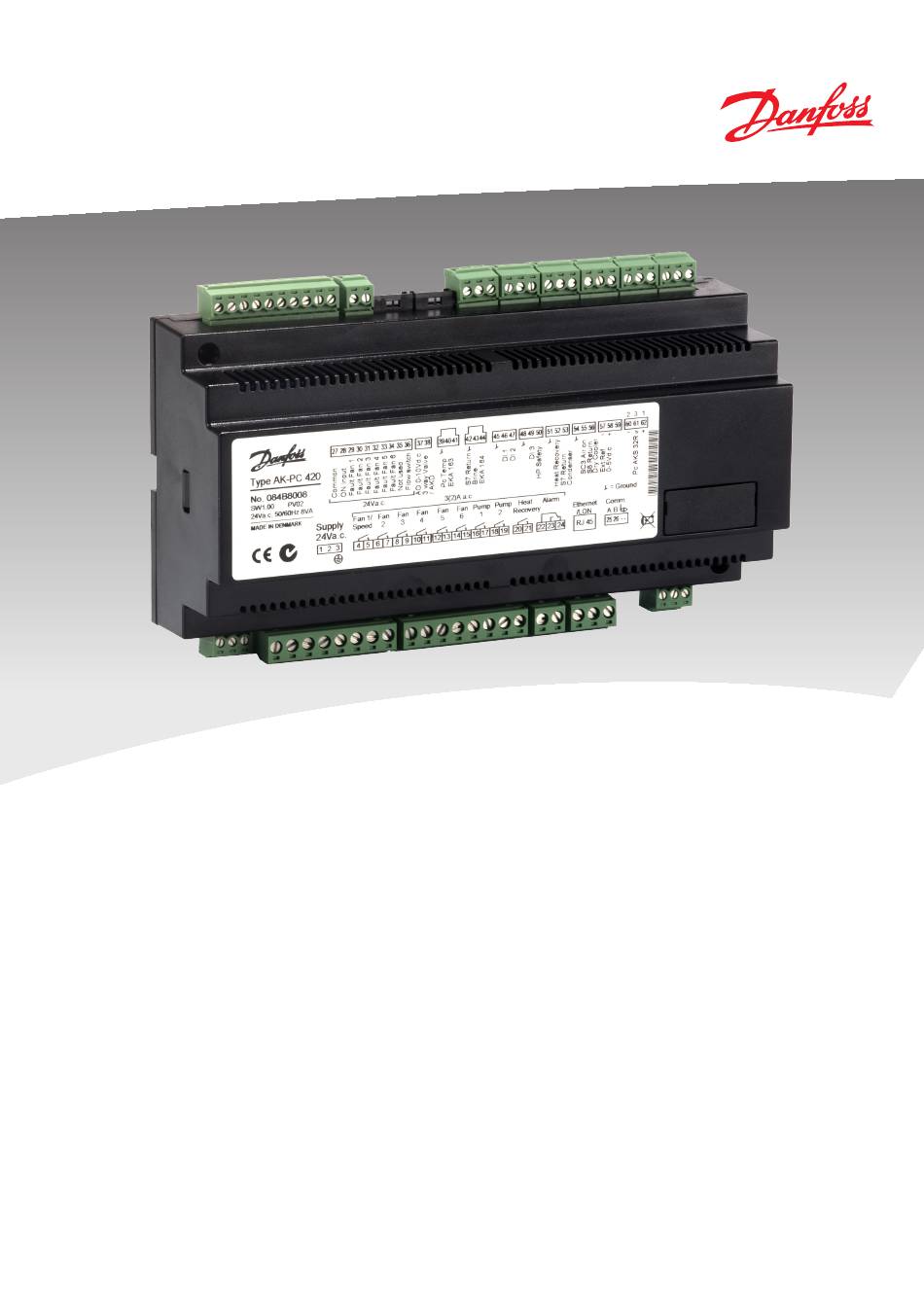

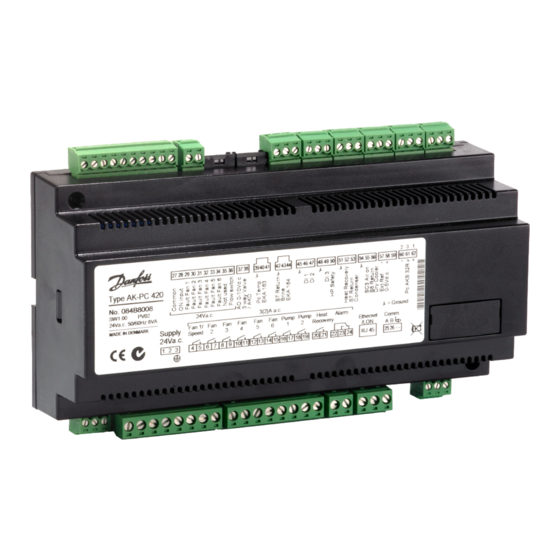

- Seite 1 Leistungsregler für Trockenkühler AK-PC 420 Manual...
-
Seite 2: Inhaltsverzeichnis
Anschluss an ein Display, Typ EKA 164. Inhalt Einführung ......................2 Wirkungsweise ....................3 Funktionsübersicht ..................8 Sicherheitsfunktionen ..................12 Bedienung ......................13 Menüübersicht ....................14 Anschlüsse ......................16 Daten ........................17 Bestellung ......................17 Montage ......................17 Anhang - Sollwert und Regelung .............18 Manual RS8EL403 © Danfoss 03-2010 AK-PC 420... -
Seite 3: Wirkungsweise
Wenn der S8-Fühler in der Regelung eingesetzt werden soll, muss die Einstellung "o96, S8 optional" auf ON gestellt sein. Wird der S8-Fühler nicht in der Regelung eingesetzt, kann er belie- big platziert werden. AK-PC 420 Manual RS8EL403 © Danfoss 03-2010... - Seite 4 10% Lüfterleistung über ”FanCap OFF%” beträgt. (Die 10% Lüfterleistung entsprechen einer Hysterese von 1 V am analogen Ausgangssignal, wenn das Signal 0-10 V beträgt.) Der P/PI-Regler verwendet Regelungseinstellungen (Proportional- band und Integrationszeit) nur für die Lüfter. Manual RS8EL403 © Danfoss 03-2010 AK-PC 420...
- Seite 5 Wert 99,9 °C überschrieben. Wenn die Wärmerückgewinnung läuft und die Temperatur am Regelungsfühler unter den durch den Sollwert eingestellten Mindestwert fällt, geschieht Folgendes (siehe auch den folgenden Abschnitt zur Begrenzung des Sollwerts): AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
- Seite 6 Die Pumpenwahl wird über folgende Einstellung vorgenommen: 0: Beide Pumpen werden angehalten 1: Pumpe 1 wird in Betrieb gesetzt 2: Pumpe 2 wird in Betrieb gesetzt 3: Beide Pumpen werden in Betrieb gesetzt Manual RS8EL403 © Danfoss 03-2010 AK-PC 420...
- Seite 7 Danach wird ein normaler Pumpenwechsel durchgeführt, und die aktiven Alarme werden zurückgesetzt. Es können separate Alarmprioritäten für das Ausfallen einer Pumpe und bei Ausfall beider Pumpen eingestellt werden. Siehe Abschnitt Alarme und Meldungen. AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
-
Seite 8: Funktionsübersicht
Fühler ermittelt wurde. Der Wert wird in °C angegeben. Einstellwert für die Wärmerückgewinnung Heat SP°C Wenn ein Signal über Wärmerückgewinnung eingeht, wird nach dem hier eingestell- ten Wert + einer etwaigen Verschiebung über das 0-10 V Signal geregelt Manual RS8EL403 © Danfoss 03-2010 AK-PC 420... - Seite 9 Wert eingestellt werden, der höher als 50% ist. Alarm Alarm settings Der Regler kann in verschiedenen Situationen Alarm geben. Im Alarmfall blinken alle Leuchtdioden auf dem Display und das Alarmrelais wird aktiviert. AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
- Seite 10 Stunden stoppt der Zähler, wonach er wieder eingestellt werden muss, z.B. auf 0. Es erfolgen keine Alarme oder Fehlermeldungen bei Überlauf des Zählers. Wert für Relais Nummer 7 (Pumpe 1) DO7 run hour Wert für Relais Nummer 8 (Pumpe 2) DO8 run hour Manual RS8EL403 © Danfoss 03-2010 AK-PC 420...
- Seite 11 Hier wird eingestellt, wie viele Stunden die Pumpe laufen soll. Danach wird zur ande- ren Pumpe gewechselt. Das wiederholt sich. Status am DI 1 DI 1 Status Status am DI 2 DI 2 Status AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
-
Seite 12: Sicherheitsfunktionen
Der fließende Sollwert entfällt, und es wird nach dem Normale Regelung eingestellten Wert für den Sollwert geregelt – ”r29” S8 Signal versagen Keine änderung Bei Anwendung 1-4 wird ohne S8-Fühler weiter geregelt. Bei Anwendung 5-6 werden 100% Leistung einge- schaltet. Manual RS8EL403 © Danfoss 03-2010 AK-PC 420... -
Seite 13: Bedienung
Änderung des Werts lässt sich der neue Wert speichern, indem 5. Erneut die mittlere Taste betätigen, um den Einstellvorgang zu erneut die mittlere Taste betätigt werden. beenden. (Ein kurzes Drücken zeigt, welche Alarmmitteilungen aktiv sind. Siehe Seite 15.) AK-PC 420 Manual RS8EL403 © Danfoss 03-2010... -
Seite 14: Menüübersicht
3: 0-10 V, Unlineare 4: 10-0 V, Unlineare Proportionalband Xp für (P = 100/Xp) 0.2 K 40.0 K 10.0 K * Diese Einstelung is nur möglich, wenn ein Datenkommunikationsmodul Ventilregelung im Regler montiert ist. Manual RS8EL403 © Danfoss 03-2010 AK-PC 420... - Seite 15 Ablesen des Wertes von den Analogen ausgang in V Temperatur an Fühler "S7" ablesen Die Werkseinstellung ist für Standardgeräte angegeben (siehe Bestell.Nr. Seite 1). Ist die Bestell.Nr. eine andere, ist die Werkseinstellung gemäß Absprache geändert AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
-
Seite 16: Anschlüsse
Gemeinsames Pc Signal 27-30 24 V Signal vom Sicherheitskreis Lüfter 2 27-31 24 V Signal vom Sicherheitskreis Lüfter 3 Wenn der AK-PC 420 zusammen mit einer anderen Steuerung für 27-32 24 V Signal vom Sicherheitskreis Lüfter 4 Verdichter verwendet wird, z. B.: 27-33 24 V Signal vom Sicherheitskreis Lüfter 5... -
Seite 17: Daten
Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, die in Folge der o.g. Fehler beschädigt werden. Bei der Installation obliegt es dem Monteur, die gegen die obigen Fehler nötigen Sicherungen vorzusehen. -
Seite 18: Anhang - Sollwert Und Regelung
Valve Xp” und ”n05 valve Tn s” gesteuert, und die Lüfter werden über die ein Grad. Bei Wärmerückgewinnung ändert sich der Sollwert zu r64 Heat Regelungsparameter ”n60 Fan Xp” und ”n61 Fan Tn s” gesteuert. SP °C und r30 wird auf 99,9 °C erhöht. Manual RS8EL403 © Danfoss 03-2010 AK-PC 420... - Seite 19 Das Zu- und Abschalten der Lüfter ist auf der Zeichnung zu sehen. Valve Xp” gesteuert, und die Lüfter werden über das Proportionalband Wenn die gesamte Lüfterleistung über eine Geschwindigkeitsregelung ”n60 Fan Xp” gesteuert. gesteuert wird, so wird die Leistung durch die gestrichelte Linie angezeigt. AK-PC 420 Manual RS8EL403 © Danfoss 03-2010...
- Seite 20 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
