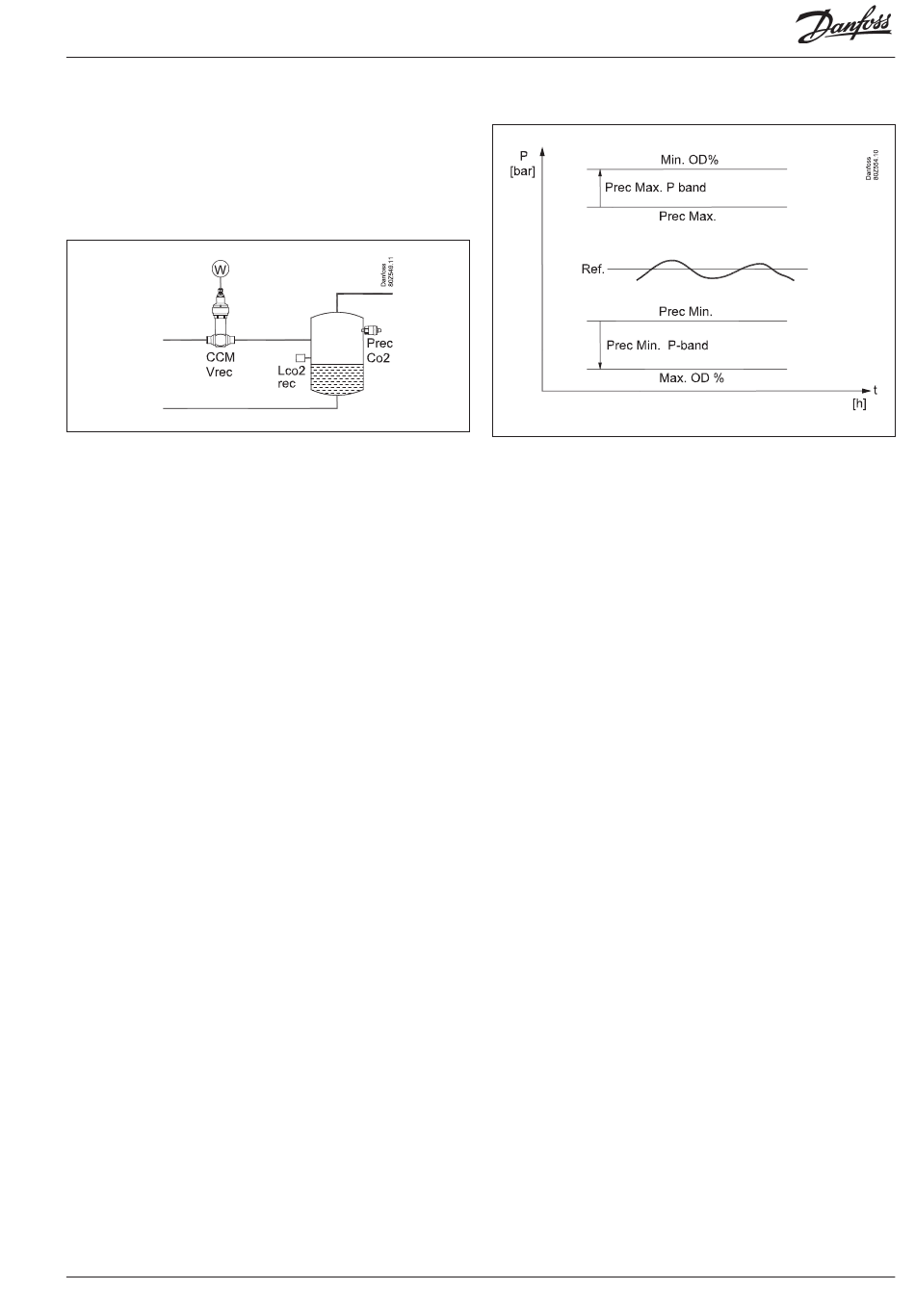

Sammlerregelung
Der Sammlerdruck kann auf einen eingestellten Sollwert eingere-
gelt werden. Dazu müssen ein CCM-Ventil (ETS-Ventil) sowie ein
Druckmessumformer installiert werden. Die Regelung kann über
zwei parallele Ventile vorgenommen werden.
Wenn lediglich eine Überwachung und keine Regelung erforder-
lich ist, sollte das Ventil nicht installiert werden.
Für den Sammler sind zwei Sicherheitsfunktionen verfügbar. Sie
sind ausschließlich für die gasgekühlte Regelung einsetzbar.
Ein P-Band muss zur Steuerung der Funktion installiert werden;
beide Funktionen sind jedoch standardmäßig auf 0 eingestellt
und somit inaktiv.
Obergrenze des Sammlerdrucks
Ein max. Sammlerdruck muss eingestellt werden. Wenn der Regler
einen Sammlerdruck über dem Sollwert erkennt, wird das ICMTS-
Ventil geschlossen. Der Öffnungsgrad ist über das gesamte p-
Band linear, sodass das ICMTS-Ventil durch Drücken von 'set max.
receiver pressure' plus 'set-p-belt' geschlossen wird.
Wenn der Öffnungsgrad des Ventils auf einen begrenzten Wert
eingestellt ist und das Ventil nicht vollständig geschlossen werden
kann, liegt der Sollwert des Öffnungsgrads beim Druck 'set max.
receiver pressure' plus 'set p-belt' .
In diesem Zustand kann weiterhin Gas durch das Ventil strömen.
Untergrenze des Sammlerdrucks:
Für den Sammlerdruck kann ein Mindestgrenzwert eingestellt
werden. Wenn der Regler einen Sammlerdruck unter dem Sollwert
erkennt, wird das ICMTS-Ventil geöffnet. Der Öffnungsgrad ist
über das gesamte p-Band linear, und der maximal zulässige
Öffnungsgrad des ICMTS-Ventils wird durch Drücken von 'set max.
receiver pressure' minus 'set-p-belt' eingestellt.
Wenn der Öffnungsgrad des Ventils begrenzt ist und dieses
nicht vollständig geöffnet werden kann, liegt der Sollwert des
Öffnungsgrads beim Druck 'set min. receiver pressure' minus 'set
p-belt' .
Heißgasvorrat
Der Regler hat eine Funktion, durch die die Leitung des Heißgases
an den Sammler eingeschaltet werden kann, wenn der Druck
unter den eingestellten Wert sinkt. Das Heißgas wird wieder
abgestellt, wenn der Druck die Abweichung überschreitet.
Stoppen der Verdichter
Wenn die Verdichter über die Funktion "Stopp externer Verdichter"
gestoppt werden, entspricht der Sollwert für die Sammlerrege-
lung der Einstellung "Max. Sammlerdruck".
AK-PC 781A
Leistungsregler RS8HE103 © Danfoss 2016-06
Regelgrenzen des Sammlerdrucks
Hinweis
Die PI-Regelung des Sammlerdrucks muss über genügend Platz
verfügen, um ohne Beschränkungen regeln zu können.
Das heißt, dass ausreichend Platz für die PI-Regelung im Bereich
des Sollwerts vorhanden sein muss, d. h. mindestens 2 bis 3 bar –
beide über und unter der Referenz.
Der Wert hängt in starkem Maße von der Einstellung der PI-Rege-
lung und der Dynamik des Systems ab.
Als Beispiel dient eine 40-bar-Anlage, in der der Referenzdruck des
Sammlers auf 35 bar eingestellt ist. Hier kann das System mit einer
normalen Regelung eingreifen, da die hohe Druckgrenze sehr
stringent ist.
COP Optimierung
Als Übergang zu dieser Sammlerregelung kann eine gesonderte
Verdichterregelung installiert werden, durch die der COP mittels
der Parallel-Verdichtung optimiert wird.
Diese Funktion ist auf der nächsten Seite beschrieben.
119
