Konfiguration - fortsetzung

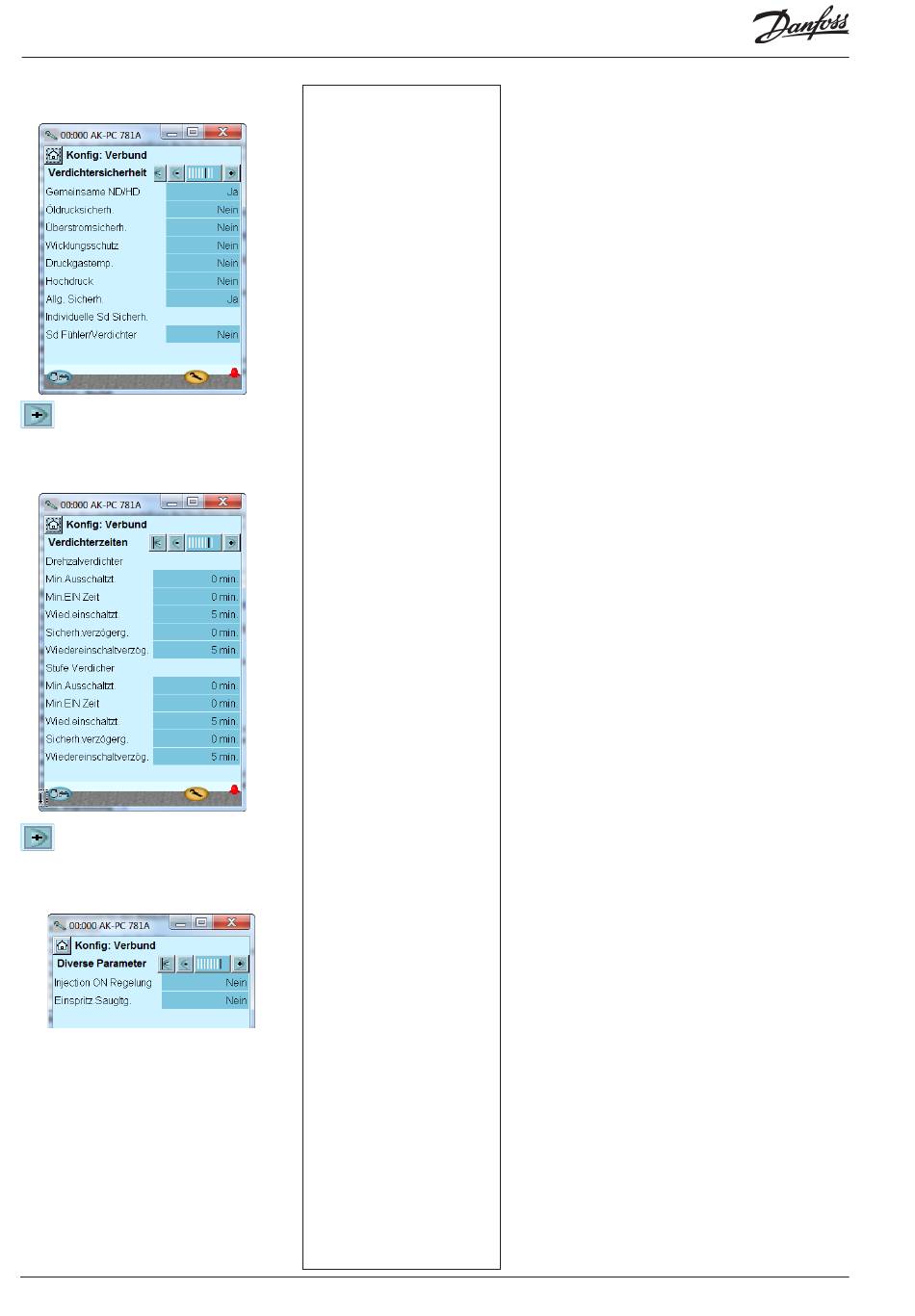

8. Verdichterüberwachung einstel-
len
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
9. Verzögerungszeiten für
Verdichterbetrieb einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
10. Diverse Funktionen einstellen
58
In unserem Beispiel wählen wir :
- Gemeinsamer Schutz, der für alle
Verdichter gilt.
- Allgemeiner Schutz, der für jeden
einzelnen Verdichter gilt.
(Die Übrigen hätten gewählt
werden können, wenn es An-
forderungen an eine besondere
Sicherheitsautomatik für jeden
Verdichter gäbe.)
Min. Aus-Zeit für Verdichterrelais.
Min. Ein-Zeit für Verdichterrelais.
Startintervall des Verdichters.
Die Einstellungen gelten nur
für das den Verdichtermotor
schaltende Relais. Sie gelten
nicht für die Entlastungen.
Überlagern die Einschränkungen
einander, werden vom Regler die
längsten Einschränkungszeiten
angewandt.
In unserem Beispiel verwenden
wir diese Funktionen nicht
Leistungsregler RS8HE103 © Danfoss 2016-06
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i "Verdichter
Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 1000,0 m
3
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den Nominellen
Wert bei jenen Netzfrequenz eingestellt werden (50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und Schaltprinzip
ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung des
entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
7 - Sicherheit
Notleistung – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im Falle von
Notbetrieb, der durch Fehler auf dem Saugdruck-/ Temperaturfühler
für das Medium entsteht.
Notleistung – Nacht
Gewünschte angeschlossene Leistung bei Nachtbetrieb im Falle von
Notbetrieb, der durch Fehler auf dem Saugdruck-/ Temperaturfühler
für das Medium entsteht.
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser Grenze
wird die Verdichterleistung verringert und die gesamte Verflüssiger-
leistung zugeschaltet. Bei Überschreiten des Grenzwerts wird die
gesamte Verdichterleistung abgeschaltet.
Pc Max. Grenze
Max. Wert für Verflüssigerdruck in °C.
Bei 3 K unter dem Grenzwert wird die gesamte Verflüssigerleistung
zugeschaltet und die Verdichterleistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdichterleis-
tung abgeschaltet.
Tc Max. Grenze
Grenzwert in °C
Pc Max Verzögerung
Verzögerungszeit für den Alarm Pc max
T0 Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die gesamte Verdichterleis-
tung abgeschaltet.
T0 Max Alarm
Alarmgrenze für hohes Saugdruck P0.
T0 Max. Verzögerung
Verzögerungszeit vor Alarm für hohes Saugdruck P0.
Sicherheitszeitraum vor Neustart
Gemeinsame Verzögerungszeit vor Neustart der Verdichter.
(Gilt für die Funktionen: „Sd max limit", „Pc max limit" und „P0 min
limit").
SH Min Alarm
Alarmgrenze für min. Überhitzung in der Saugleitung.
SH Max Alarm
Alarmgrenze für max. Überhitzung in der Saugleitung.
SH Alarmverzögerung
Verzögerungszeit vor Alarmauslösung für min./max. Überhitzung in
der Saugleitung.
Sd Ausschalt Temperatur
Gewünschte Ausschalt Temperatur einstellen.
8 - Verdichter / Sicherheit
Gemeinsamer Schutz
Man kann sich für einen übergeordneten, gemeinsamen Sicherheits-
eingang für alle Verdichter entscheiden. Bei Auslösen eines Alarms
werden alle Verdichteren abgeschaltet.
Schutz des Öldrucks u. Ä.
Hier wird festgelegt, ob ein solcher Schutz angeschlossen werden soll.
Bei „Generel" kommt ein Signal von jedem Verdichter.
Individuelle Sd Sicherh.
Wählen Sie aus, ob eine Sd-Messung für jeden Verdichter
erfolgen soll.
Max.Druckgastemp.
Ausschaltungstemperatur.
Sd Verd. Alarmverzög.
Verzögerungszeit für Alarm
Sd Verdi.Sicherh.ausschalt.
Einstellung ob Sicherheitsausschaltung
/h)
