Konfiguration - fortsetzung

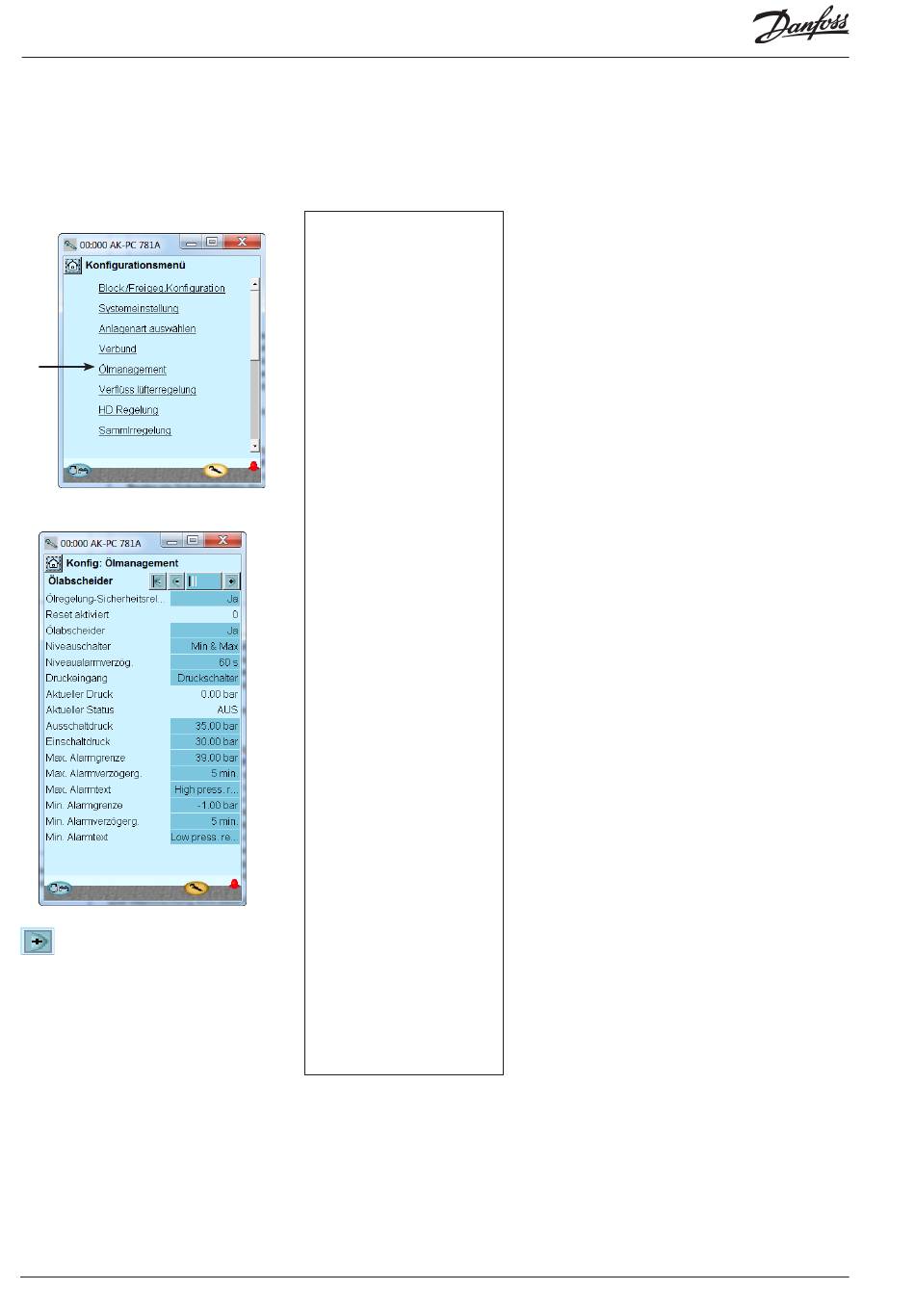

Ölmanagement
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Ölmanagement
3. Regelbereichung einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
60
In diesem Beispiel werden keine
Sicherheitsrelais verwendet.
In diesem Beispiel soll der
Ölsammler geregelt werden.
Dazu ist ein Pressostat
erforderlich (in diesem Beispiel
ausgewählt).
Das Pressostat muss wie folgt
eingestellt werden:
- Druckmessumformer auswählen
Wenn der Druck im Sammler fällt,
muss das Ventil öffnen.
- Druckpegel einstellen, bei dem
das Ventil öffnen soll. Stellen Sie
in diesem Fall 30 bar ein.
- Druckpegel einstellen, bei dem
das Ventil wieder vollständig
schließen soll. Stellen Sie in
diesem Fall 35 bar ein.
In dem Beispiel befinden sich
zwei Füllstandsschalter im
Sammler, einer für niedrigen und
einer für hohen Füllstand.
Leistungsregler RS8HE103 © Danfoss 2016-06
3
Ölregelung-Sicherheitsrelais
Wenn diese Einstellung auf JA gesetzt ist, reserviert der
Regler ein Sicherheitsrelais für jeden Verdichter. Die Re-
laisklemme ist in Reihe zu dem Verdichterrelais geschaltet.
So kann das Relais den Verdichter stoppen, wenn bei
Zwangssteuerung des Verdichters ein Ölmangel erkannt
wird. (Zwangssteuerung EIN in Einstellung „Manuell" oder
mit „Umschalter" an einem Erweiterungsmodul.)
Danfoss empfiehlt die Nutzung dieser Funktion, um
Verdichterschäden aufgrund von mangelnder Pflege zu
vermeiden.
(Zur Vereinfachung wird diese Funktion nicht als Beispiel
erläutert.)
NT sync mit HT
Wählen Sie diese Einstellung, wenn der Regler
mit Niederdruckregelung arbeitet und mit der
Hochdruckregelung synchronisiert werden soll..
Ölabscheider
Legen Sie fest, ob in einem der Ölsammler die
Druckregelung aktiviert werden soll.
Niveaufühler (Level Switch)
Niveaufühler definieren. Low and high und Max.
Niveaualarmverzög.
Verzögerungszeit für Niveau alarm
Druckeingang
Wähle ob der Druck von einem Pressostat oder vom
Pulszähler Signal geregelt werden soll
Verdichter Period Start seq.
(Bei Pulszähler): Procentwert von sämtlichen Pulsationen
an den verschiedenen Verdichtern
Druckabtau sequenz
(Bei Pulszähler) Wähle zwischen:
Nur Puls von HD-Kreis. Sowohl Puls von HD sowie ND zählt
Aktueller Druck
Wert messen
Aktueller Status
Status am Ölabscheider
Ausschaltdruck
Sammlerdruck der für das Öl schliesen soll
Einschaltdruck
Sammlerdruck der für das Öl öffnen soll
Max. Alarmgrenze
Wenn ein höheres Druck registriert wird, wird ein Alarm
abgegeben.
Max. Alarmverzögerung
Zeitverzögerung für den Alarm
Max. Alarmtext
Text für den Alarm eingeben
Min Alarmgrenze
Wenn ein niedriger Druck registriert wird, wird ein Alarm
abgegeben.
Min. Alarmverzögerung
Zeitverzögerung für den Alarm
Min.Alarmtext
Text für den Alarm eingeben
AK-PC 781A
