Konfiguration - fortsetzung
Einstellung der Regelung
der Wärmerückgewinnung

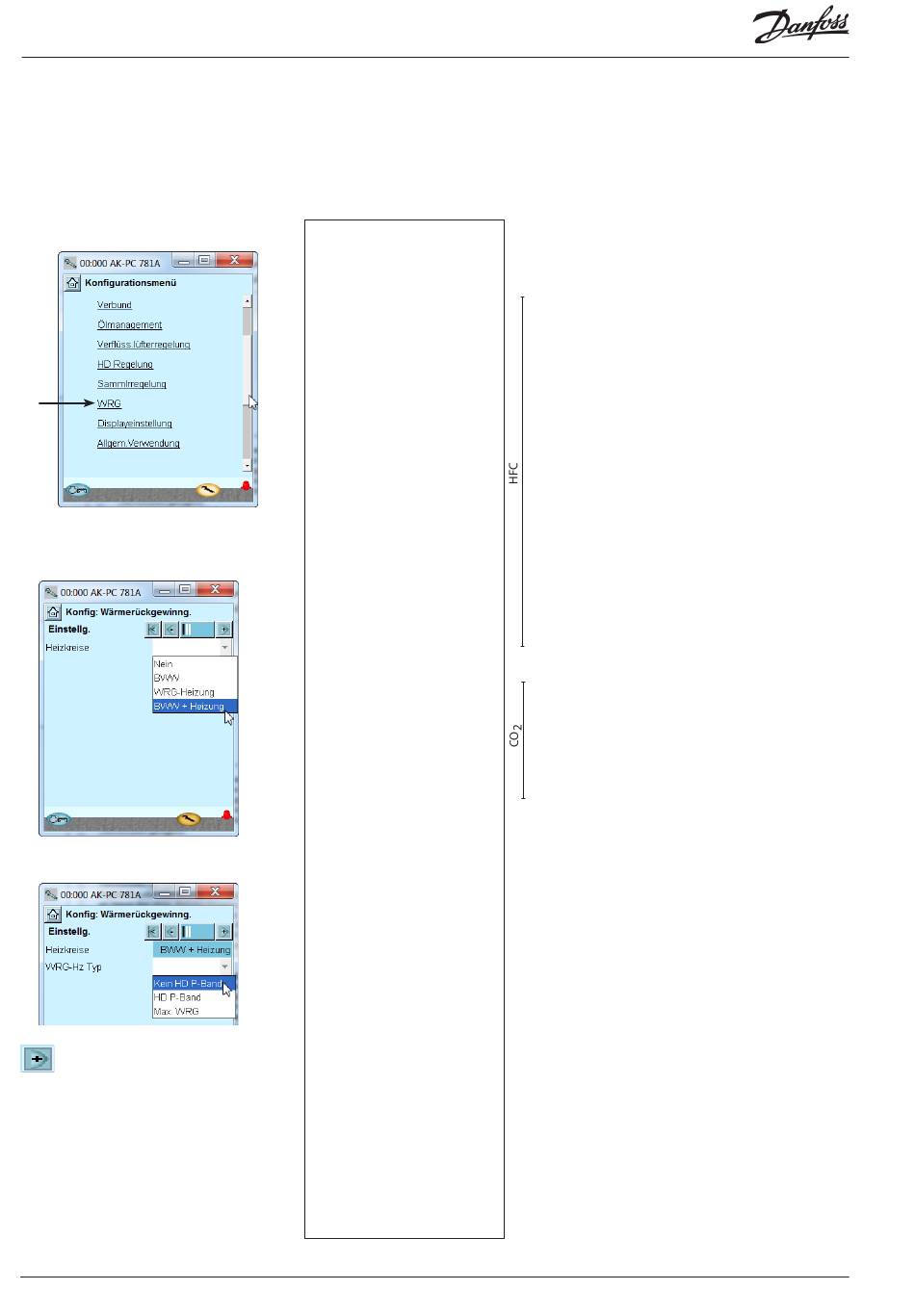

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Wärmerückgewinnung
3. Wärmerückgewinnungskreislauf
festlegen
4. Bedarf an Druckveränderung
des Wärmekreislaufs festlegen
Um zur nächsten Seite zu
gelangen ist das +-Schaltfeld zu
betätigen.
66
In diesem Beispiel ist CO2 als
Kältemittel ausgewählt. Damit
werden die hier dargestellten
Einstellungen geöffnet. In
unserem Beispiel gibt es sowohl
einen Kreislauf für Warmwasser
als auch einen Kreislauf für die
Heizung.
(gilt nur, wenn nicht CO2 als
Kältemittel ausgewählt ist)
Leistungsregler RS8HE103 © Danfoss 2016-06
3 -Wärmerückgewinnung (WRG)
Art der Wärmerückgewinnung (gilt nur, wenn CO2 als
Kältemittel ausgewählt ist). Siehe auch Seite 109.
Wahl der Methode zur Wärmerückgewinnung
Keine: Wärmerückgewinnung erfolgt nicht.
Thermostat: Wärmerückgewinnung wird von einem
Thermostaten geregelt.
Digitale Eingabe: Wärmerückgewinnung wird durch
ein Signal über einen digitalen Eingang geregelt.
Relais für die Wärmerückgewinnung
Es kann ein Ausgang gewählt werden, der während der
Wärmerückgewinnung einschalten soll.
Sollwert für die Wärmerückgewinnung
Sollwert für den Verflüssigungsdruck beim Einschalten
der Wärmerückgewinnung.
Absenken der Wärmerückgewinnung
Einstellung der Absenkzeit für den Sollwert für den Ver-
flüssigungsdruck nach der Wärmerückgewinnung auf
normales Niveau. Wird in Kelvin pro Minute eingestellt.
Abschalten der Wärmerückgewinnung
Temperaturwert, bei dem der Thermostat die Wärme-
rückgewinnung abschaltet.
Einschalten der Wärmerückgewinnung
Temperaturwert, bei dem der Thermostat die Wärme-
rückgewinnung zuschaltet.
Wärmerückgewinnungskreislauf (gilt nur, wenn CO2 als
Kältemittel ausgewählt ist). Siehe auch Seite 112.
Hier wird ausgewählt, welche Rückgewinnungskreis-
läufe geregelt werden sollen:
- keiner(Nein)
- Kreislauf für Warmwasser (BWW)
- Kreislauf für Heizung (WRG Heizung)
- beide (Warmwasser und Heizung) (BWW+Heizung)
4 - Art der Wärmerückgewinnung für Raumheizung
Hier wird festgelegt, wie der Verflüssigungsdruck (HD)
geregelt werden soll, wenn der Rückgewinnungskreislauf
für die Heizung Wärme anfordert:
- kein HD-Offset (einfache Regelung)
- HD-P-band. Hier muss der Regler ein Spannungssignal
empfangen. Die für den Höchstwert gültigen Offsetwerte
müssen in den Einstellungen des Wärmekreislaufs festge-
legt werden. Siehe nächste Seite.
- Max. Wärmerückgewinnung. Hier muss der Regler ein
Spannungssignal empfangen, aber die Regelung wird
auf die Pumpe, die Lüfter und den Bypass des Gaskühlers
ausgeweitet.
AK-PC 781A
