Sauggruppe
Wahl des Regelungsfühlers
Je nach Anwendung kann die Regelung des Leistungsverteilers
auf der Basis des Saugdrucks P0, einer Medientemperatur S4 oder
eines separaten Regelungsdrucks Pctrl in einem anderen Kühl-
kreis, z. B. einer Kaskadenanlage, erfolgen.
Cap. Ctrl sensor = P0 / S4 /Pctrl

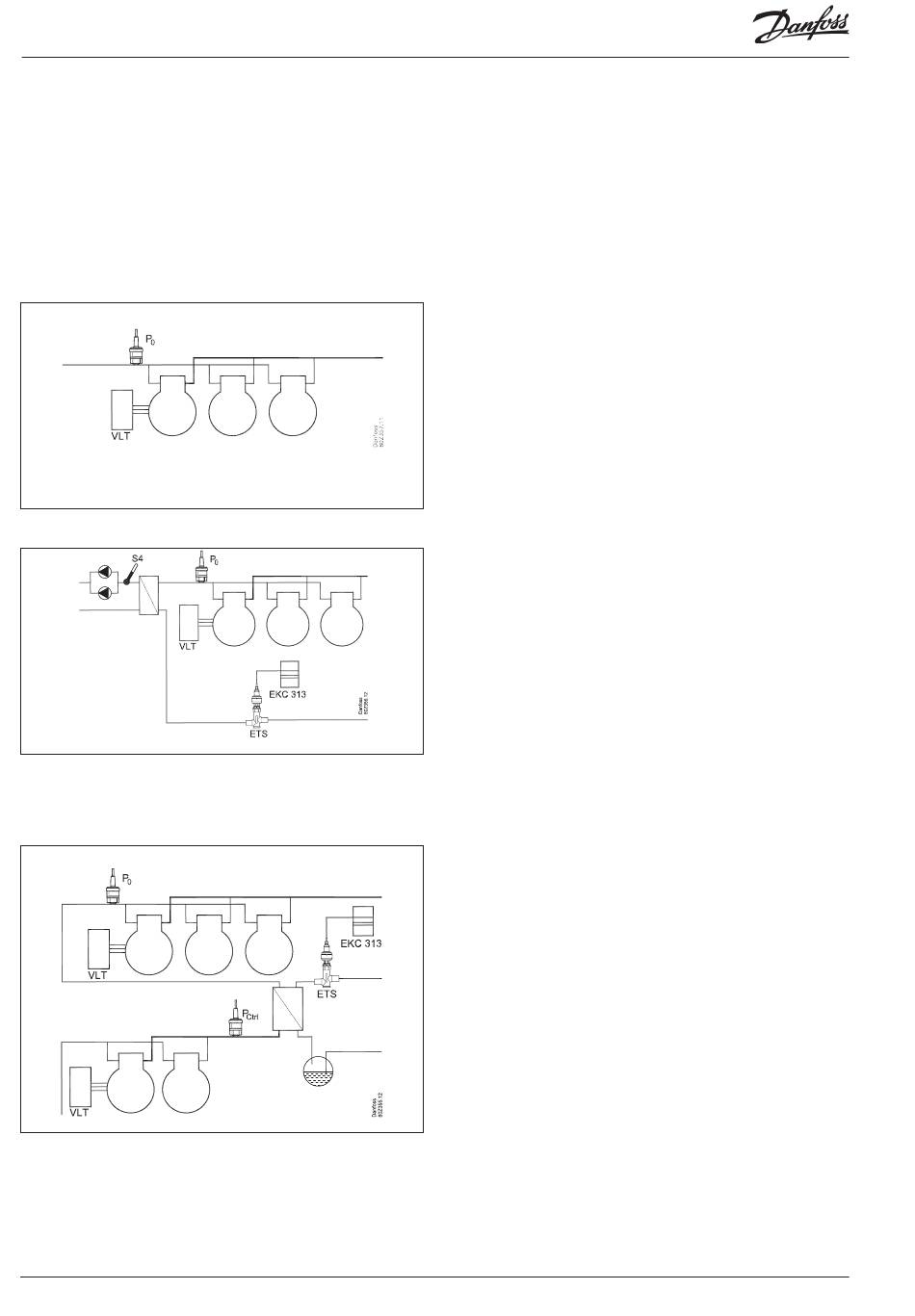

Beispiel 1 – P0
Beispiel 2 – S4 Medienfühler
Wählt man S4 als Regelungsfühler, wird P0 als Sicherheitsfunktion
vor zu niedrigem Saugdruck gewählt und für ein Abschalten der
Verdichterleistung sorgen (Frostschutz).
Beispiel 3 – Pctrl Fühler
Benutzt man Pctrl als Regelungsfühler, muss für diesen Druckmes-
sumformer ein Kühlmitteltyp, z. B. CO2, eingestellt werden.
P0 wird als Sicherheitsfunktion vor zu niedrigem Saugdruck be-
nutzt und wird für ein Abschalten der Verdichterleistung sorgen.
Bei Kaskadenanlagen kann das Signal vom Pctrl sowohl vom HT-
als auch LT-Regler als Regelungsfühler bzw. Hochdrucküberwa-
chung genutzt werden.
92
Leistungsregler RS8HE103 © Danfoss 2016-06
Parallel-Verdichtung
(nur bei CO
-Anlage und Sammlerdruckregelung)
2
Wenn der Regler einen ZT-Verdichter für Parallel-Verdichtung steu-
ern soll sind folgende Einstellungen der Regelung erforderlich:
∙ als Anlagenart muss NT eingestellt sein;
∙ der Regelsensor muss auf Po gestellt werden (das vom Sammler
empfangene Signal – Prec).
Umgang mit Fühlerfehlern
Cap. Ctrl. Sensor = P0
Wenn P0 als Regelfühler dient, kann ein Fehler auf dem Signal
dazu führen, dass der Betrieb mit zugeschalteten 50% (Tagesbe-
trieb) und 25% (Nachtbetrieb) weiterarbeitet, jedoch mind. eine
Stufe.
Cap. Ctrl. Sensor = S4
Wenn S4 als Regelfühler dient, führt ein dortiger Fehler dazu, dass
mit dem P0 Signal weitergearbeitet wird, jedoch nach einem Soll-
wert, der 5 K unter dem eigentlichen Sollwert liegt. Falls ein Fehler
bei S4 und P0 auftritt, erfolgt die Regelung mit 50% des Wertes für
den Tagesbetrieb und 25% für den Nachtbetrieb – jedoch mind.
eine Stufe
Cap. Ctrl. Sensor = Pctrl
Benutzt man Pctrl als Regelungsfühler, wird ein Fehler des Fühlers
dazu führen, dass weiter nach dem P0-Signal geregelt wird,
jedoch nach einem Sollwert, der 5 K unter dem eigentlichen
Sollwert liegt. Tritt sowohl bei Pctrl als auch P0 ein Fehler auf, wird
weiter geregelt mit z. B. 50% der eingeschalteten Leistung im
Tagbetrieb und z. B. 25% der eingeschalteten Leistung im Nacht-
betrieb – jedoch mindestens eine Stufe.
AK-PC 781A
