Konfiguration - fortsetzung
Die Steuerung der Verdichter einstellen

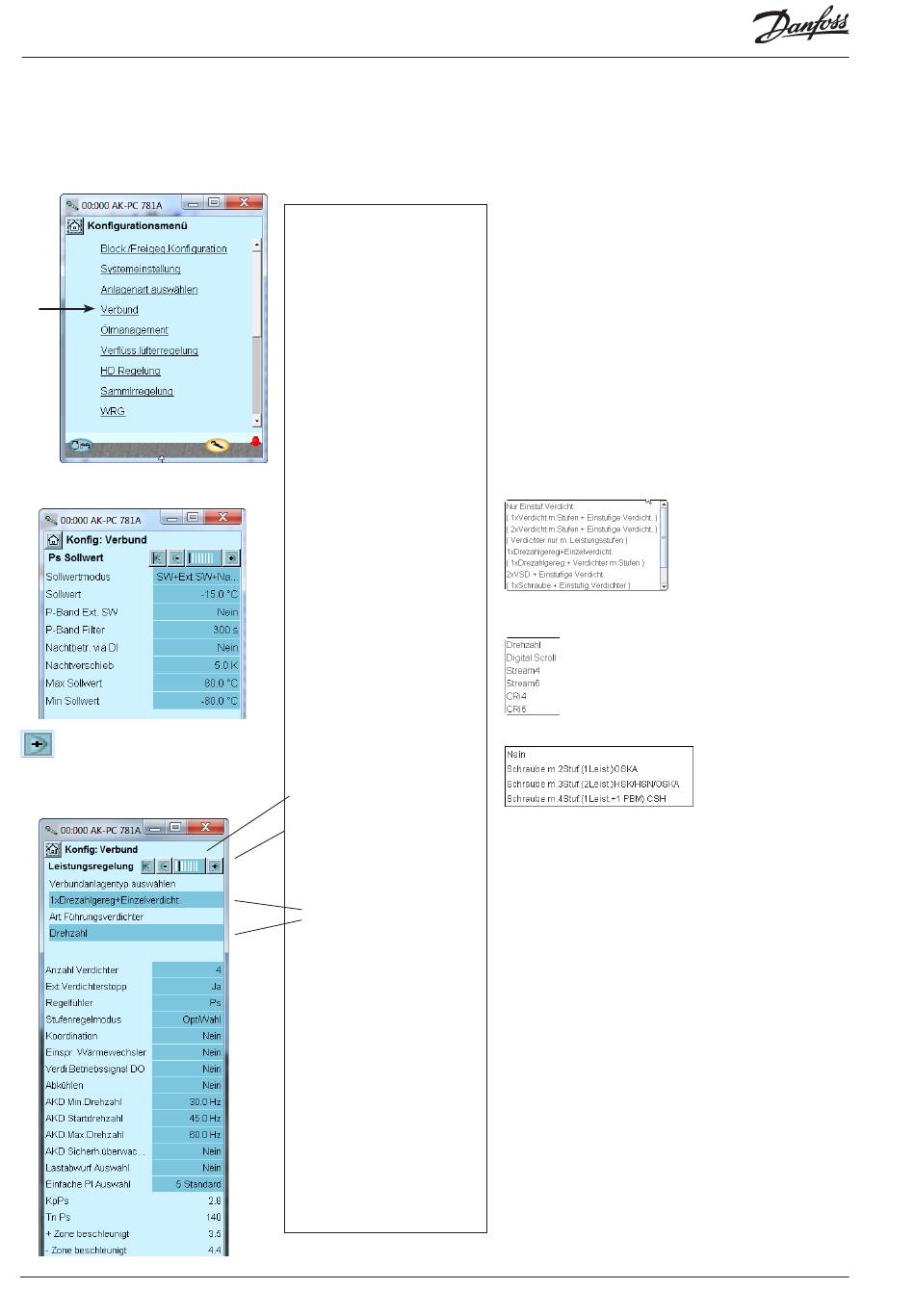

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Verbund
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
56
Das Konfigurationsmenü im
Service-Tool ändert sich jetzt. Die
für den gewählten Anlagentyp
möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
- Saugdruck = -15°C
- Nachtverschiebung = 5 K.
Die Einstellungen sind hier im
Bild angezeigt.
Es existieren mehrere Untersei-
ten. Welche gerade ausgewählt
ist, zeigt der schwarze Strich in
dem gezeigten Feld an. Mithilfe
der Schaltflächen „+" und „–"
kann man zwischen den Seiten
wechseln.
Wird in der ersten Zeile
"Variabel"oder "Schraubenver-
dichter" ausgewählt, muss in der
nächsten Zeile der Typ festgelegt
werden.
In unserem Beispiel wählen wir:
- Externer Verdichter Stop
- AKD + Einstuf. Verd.
- 4 Verdichter
- Ps als Signal für die Regelung
- Beste Anpassung
Leistungsregler RS8HE103 © Danfoss 2016-06
3 - Sollwert Methode
Verschiebung des Saugdrucks mit externen Signalen.
0: Sollwert = Setpoint + Nachtverschiebung+ offset von externen 0-10
V Signal.
1: Sollwert = Setpoint + offset von P0 Optimierung
Sollwert ( -80 bis +30°C)
Sollwert für den gewünschten Saugdruck in °C.
Offset via Ext. Eingang
Einstellen ob externen 0-10 V Signal benutzt werden soll.
Offset bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. Signal (10 V).
Offset bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
Offset Filter (10 - 1800 s)
Hier einstellen ob eine schnelle Änderung im Sollwert eingesetzt werden
darf.
Nachtverschiebung durch DI
Wählen ob ein Digitaler Eingang notwendig ist für aktivierung von
Nachtbetrieb. Nachtbetrieb kann auch durch den Internen Wochenzeit-
plan oder Via Netzwert Signal geregelt werden.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Saugdruck bei aktiven Nachtbetrieb (in Kelvin
einstellen)
Max Sollwert (-50 bis +80 °C)
Max. zulässiger Saugdrucksollwert
Min Sollwert (-80 bis +25 °C)
Min. zulässiger Saugdrucksollwert
4 - Verdichterkombinationen
Hier einer der möglichen Verdichteranwendungen wählen
Art Führungsverdichter
• Variable
Folgende Optionen stehen für die Variable:
Scrauben Verdichter
Für Schraubenverdichter sind folgende Optionen verfügbar
Anzahl Verdichter
Anzahl der Verdichter einstellen (insgesamt)
Entlastungen
Anzahl der Entlastungsvenitl einstellen
Ext. Verdichter stop
Ein externer Schalter kann angeschlossen werden, mit dem die Ver-
dichterregelung gestartet und gestoppt werden kann.
Drehzahl Verdichter Typ
Wählen Sie Drehzahlregelung oder PWM (digital Scroll)
Regelungsfühler
Po: Regelt nach P0
S4: Regelt nach S4 (Medientemperatur)
Pctrl: Regelungsdruck von den LT-Kreis bei Kaskade
P0 Kältemittel
Kältemittel wählen
P0 Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste gewählt werden
kann (Bitte Danfoss für weitere Information kontakten)
Pctrl Kältemittel
Kältemittel wählen
Pctrl Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste gewählt werden
kann (Bitte Danfoss für weitere Information kontakten)
Schaltungsmuster
Wähle Schaltungsmuster für Verdichter
Sequenz: First In Last Out (FILO)
zyklisch: Ausgleichung der Laufzeit (FIFO)
Best fit: Best mögliche Leistungsanpassung
(So wenige Leistungssprünge wie möglich)
MT/LT koordination
Regelungsmethoden zwischen Kälte und Frost bei Kaskade
MT Release: MT-Regelung. Der Regler muss an ein Relais angeschlossen
werden, damit ein Signal an den Regler im LT-Kreis gesendet werden
kann.
