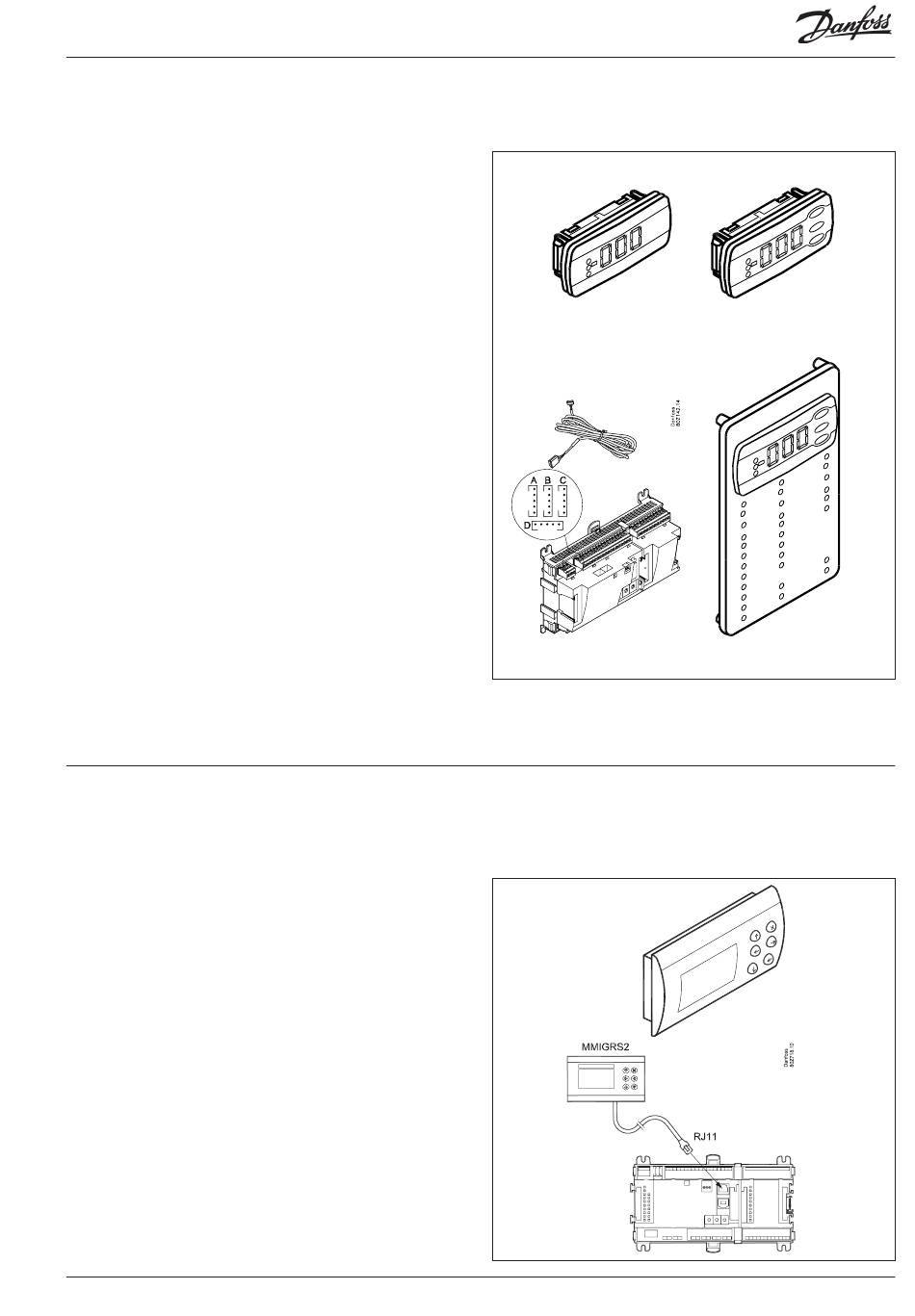

Ausbaumodul EKA 163B / EKA 164B / EKA 166
Funktion
Anzeige von wichtigen Messungen des Reglers, z.B. Möbeltempe-
ratur, Saugdruck oder Verflüssigungsdruck.
Die Einstellung der einzelnen Funktionen kann mittels der Funkti-
onstasten am Display erfolgen.
Der angewandte Regler bestimmt, welche Messungen und Ein-
stellungen erfolgen können.
Anschluss
EKA 163B
EKA 164B
Das Modul wird mit dem Reglermodul über ein Kabel mit Steckan-
schlüssen verbunden. Je Modul ist ein Kabel zu verwenden.
Das Kabel ist in verschiedenen Längen lieferbar.
Beide Displaytypen (mit oder ohne Funktionstasten) können so-
wohl an Displayausgang A, B, C als auch D angeschlossen werden.
Beispiel:
A: P0. Saugdruck in °C.
B: Pc. Verflüssigungsdruck in °C.
Wenn der Regler startet, zeigt das Display den Ausgang der ange-
schlossen ist.
- - 1 = Ausgang A
- - 2 = Ausgang B
usw.
Platzierung
Das Modul kann in einem Abstand von bis zu 15 m vom Regler-
EKA 166
modul angebracht werden.
Punkt
Die Festlegung eines Displaymodulpunkts ist nicht erforderlich –
es kann einfach angeschlossen werden.
Graphisches Display MMIGRS2
Funktion
Einstellung und Anzeige der Werte im Regler.
Anschluss
Das Display wird über ein Kabel mit Steckanschlüssen RJ11 an den
Regler angeschlossen.
Spannungsversorgung
Wird vom Regler über Kabel und RJ11 Stecker empfangen.
Terminierung
Das Display muss terminiert werden. Stellen Sie eine Verbindung
zwischen den Klemmen H und R her.
(AK-PC 781A ist intern terminiert.)
Platzierung
Das Display kann in einem Abstand von bis zu 2 m vom Regler
angebracht werden.
Punkt/Adresse
Die Festlegung eines Display-Punkts ist nicht erforderlich – es
kann einfach angeschlossen werden. Die Adresse muss jedoch
geprüft werden. Siehe die dem Regler beiliegende Anleitungen.
AK-PC 781A
Leistungsregler RS8HE103 © Danfoss 2016-06
27
