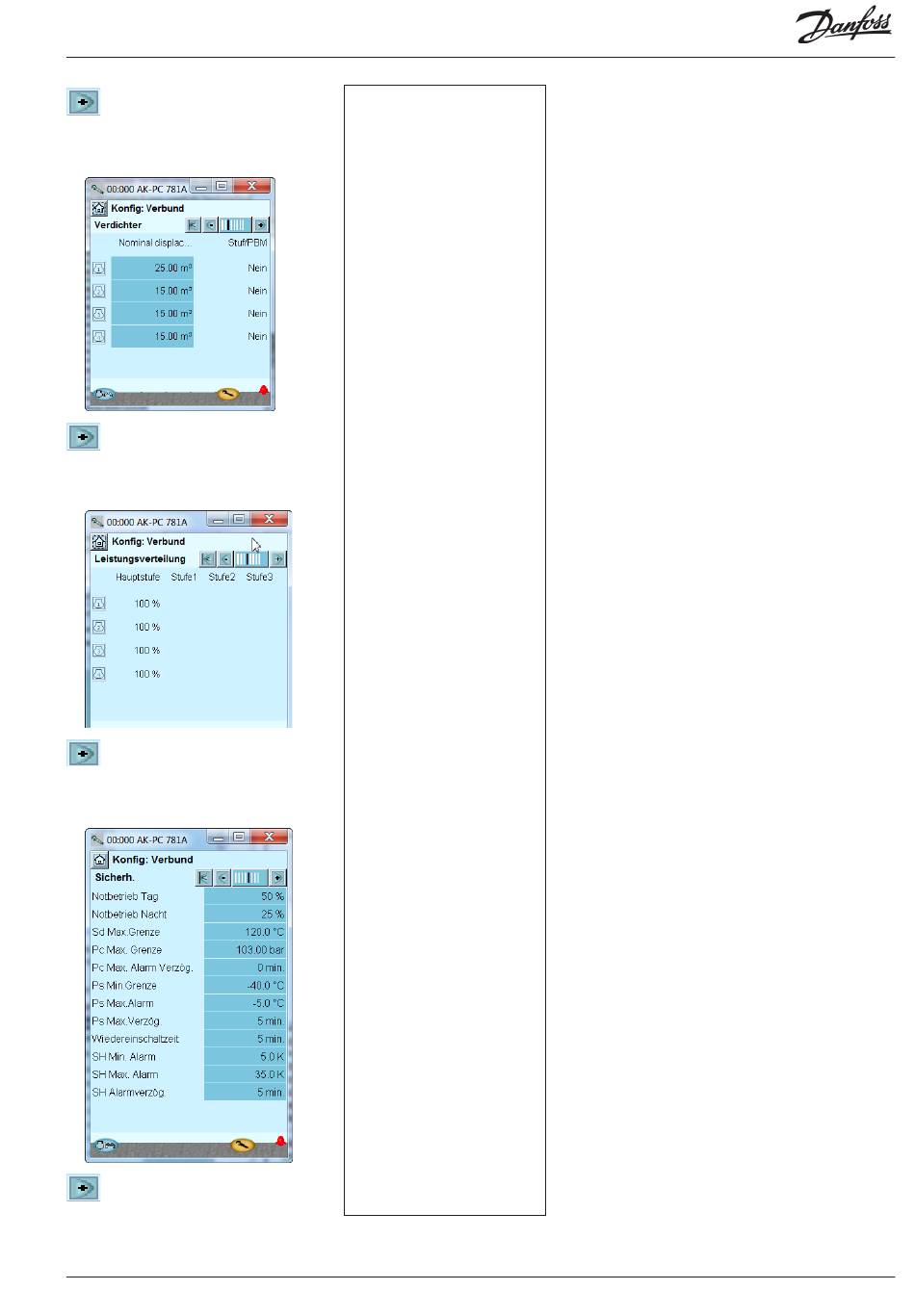

Konfiguration - fortsetzung
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 781A
Die Leistung der Verdichter
werden in verdrängte Volumen
pro Stunde m
/h eingestellt.
3
Siehe Verdichter Daten
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 103,5 bar
- Sicherheitsgrenze für niedrigen
Saugdruck = -40 °C
- Alarmgrenze für hohen Saugdruck
= -5 °C
- Alarmgrenzen für min.
beziehungsweise max.
Überhitzung = 5 und 35 K
Leistungsregler RS8HE103 © Danfoss 2016-06
LT Release:LT-Regelung. Der Regler muss ein Signal vom Regler im
LT-Kreis empfangen.
MT Coord: MT-Regelung. Es muss sowohl ein Signal empfangen
werden als abgegeben werden.
LT Coord: LT-Regelung. Es muss sowohl ein Signal empfangen werden
als abgegeben werden.
MT Coord release bevor Start: LT startet und MT folgt. Ein Signal muss
sowohl empfangen als auch gesendet werden.
LT-Comp.request Verz.
LT-Regelung. Verzögerung an Ausgangssignal für MT
LT Comp. release Verz
LT-Regelung. Verzögerung an Eingangssignal von MT
MT-Comp.request Verz
MT-Regelung. Verzögrung an Eingangssignal von LT
MT Comp. release Verz
MT-Regelung. Verzögerung an Ausgangssignal für LT
Einspritzung Wärmeaustauscher
Wähle ob ein Ausgangssignal für start/stop von Flüssigkeitseinsprit-
zung in ein Kaskaden Wärmeaustauscher sein soll.
Pump down
Wähle ob eine pump down Funktion am letzten Verdichter sein soll
Synchronous speed
Nein: Es stehen zwei Analogen Ausgänge zuverfügung
Ja: Es steht eine Analoge Ausgang zuverfügung
Pump down limit Po (-80 bis +30 °C)
Wähle pump down Grenze
AKD min Drehzahl (0.5 – 60.0 Hz)
Min. Geschwindigkeit wo der Verdichter ausschalten soll
AKD start Drehzahl (20.0 – 60.0 Hz)
Minimum Geschwindigkeit wenn der Verdichter starten soll (Der
eingestellte Wert muss höher als "VSD min. Geschwindigkeit" sein)
AKD max Drehzahl(40.0 – 120.0 Hz)
Höchst zulässige Geschwindigkeit f¨ru Verdichter
AKD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht ist
PWM perioden Zeit
Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit)
PWM Min. Leistung
Mindestkapazität in der Periodendauer (ohne Mindestleistung wird
der Verdichter nicht gekühlt)
PWM Start Leistung
Minimum Leistung wenn der Verdichter Starten soll (Soll auf einen
höheren Wert als "PWM Min. Leistung" eingestellt werden.
Lastabwurfgrenzen
Wähle das Signal, das für die Lastbegrenzung benutzt werden soll
(nur über Netzwerk, ein DI + Netzwerk oder zwei DI + Netzwerk)
Lastabwurf Periode
Stellen Sie die maximal zulässige Zeit für Lastbeschränkung ein
Lastabwurfgrenze 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal empfan-
gen werden soll
Lastabwurfgrenze 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal empfan-
gen werden soll
Übersteuerungsgrenze P0
Es wird ungehindert Lastbegrenzung unter dem Wert zugelassen.
Kommt P0 über den Wert startet eine Zeitverzögerung. Ist die Zeitver-
zögerung abgelaufen, wird die Lastbegrenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Einfache PI Wahl
Gruppen-Einstellung der 4 Regelungsparameter: Kp, Tn, +accelle-
ration und -accelleration. Bei der Einstellung "Benutzerdefiniert"
können die 4 Regelungsparametern feinjustiert werden.
Kp Ps (0.1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Tn Ps
Integrationszeit für PI Regelung
Advanced settings
+ Zone beschleunigt (A
)
+
Höher Wert wird eine schnellere regelung erzeugen
- Zone beschleunigt (A
)
-
Höher Wert wird eine schnellere regelung erzeugen
Ps Filter
Änderungen im Po-Sollwert verringern
Pc Filter
Änderungen im Pc-Sollwert verringern
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach einan-
der entlastet werden darf
AO Filter
Reduziert Änderungen an analogen Ausgang
AO max. Grenze
Begrenz die Spannung an dem analogen Ausgang.
