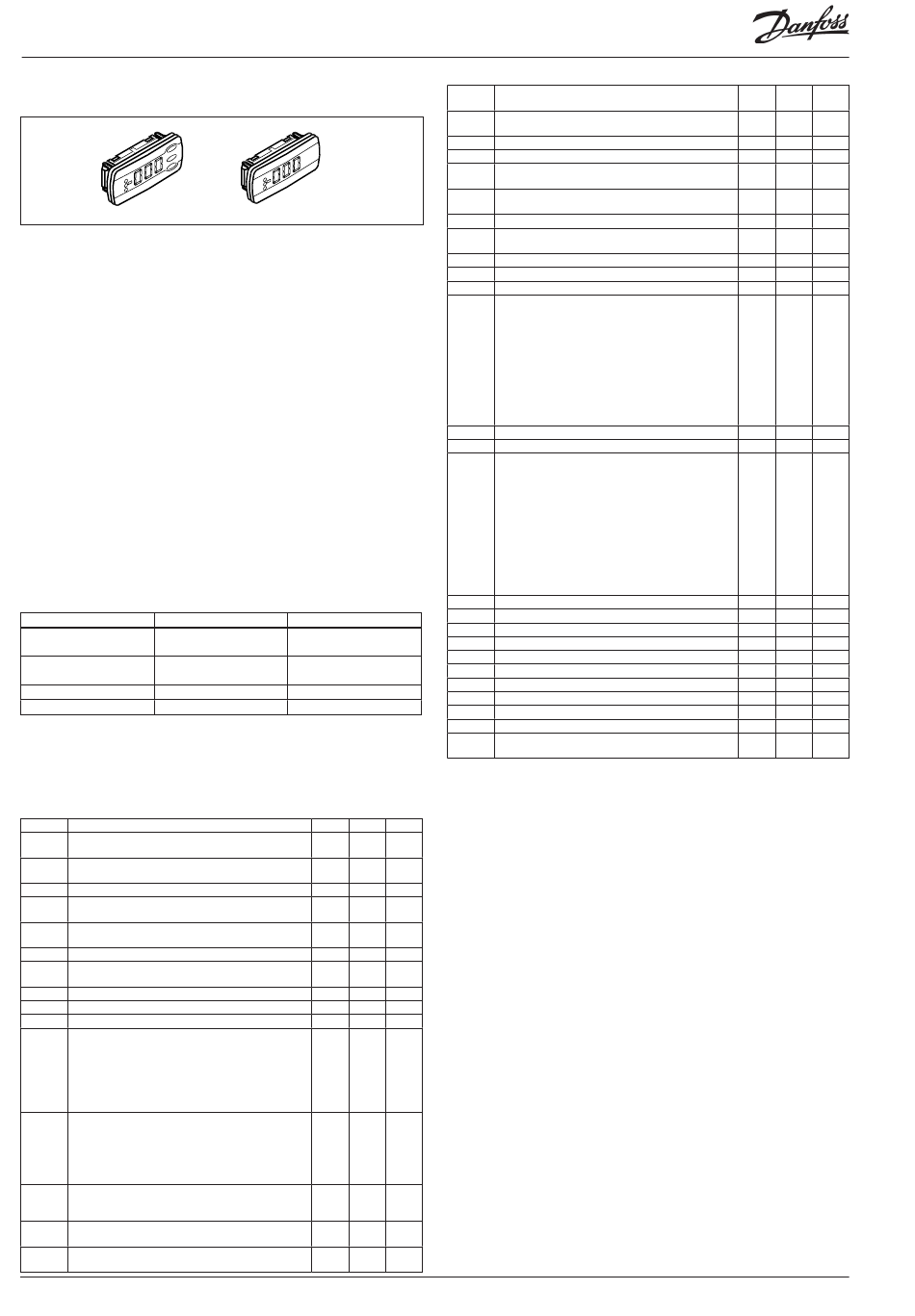

Anzeige des Saugdrucks und Verflüssigungsdrucks
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
- Verdichter Regelungsfühler
P0 in Temperatur
P0 in bar-absolute
Pctrl Bar-absolute
S4
Ss
Sd
- Verflüssiger Regelungsfühler
Tc
Pc bar-absolute
S7
Sgc
Shp
Pgc bar-absolute
Prec bar-absolute
Stw8, Stw8A
Shr8
Display
Primäre Auslesung *
A
Regelungsfühler Saug-
druck
B
Regelungsfühler Ver-
flüssiger
C
Ss
D
Sd
* Die Primäre Auslesung kann für andere Messungen geändert werden wenn
erwünscht
Bei der Wahl eines Displays mit Bedientasten (an Stecker A)
können neben der Anzeige des Saugdrucks und Verflüssigungs-
drucks über ein Menüsystem einfache Bedienungen
vorgenommen werden:.
Nr.
Funktion
o57
Verflüssiger Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
o59
Sauggruppe Leistungseinstellung
0: MAN, 1: OFF, 2: AUTO
h15
Hochdruck. Einstellung von Pgc minimum
h16
Hochdruck. Einstellung von HP-regelungsbetrieb: Auto-
matisch / Manuel
h17
Hochdruck. Manuel betrieb. Einstellung des öffnungs-
grades des Ventils
h18
Wärmerückgewinnung. Sollwert für Shr8-Temperatur
h19
Wärmerückgewinnung. Einstellung des Wärmerückgewin-
nungsbetriebsarf:: Automatsich / off
o30
Kältemittel Einstellung
058
Manuelle Einstellung Verflüssiger leistung
o60
Manuelle Einstellung Saugdruckleistung
o62
Wahl vorraus definierte Konfiguration
Diese Einstellung ermöglicht die Auswahl aus einer
Reihe vordefinierter Kombinationen, die gleichzeitig die
Anschlussstellen festlegen. Am Ende des Handbuchs
befindet sich eine Übersicht der Optionen und Anschluss-
stellen. Nach Konfiguration dieser Funktion schaltet der
Regler ab und startet neu.
o93
Blockierung der Konfiguration
Es is nur möglich eine predefinierte Konfiguration zu wäh-
len oder Kältemittel zu ändern wenn die Konfiguration
offen (EIN) ist.
0 = Konfiguration Ein
1 = Konfiguration blockiert (AUS)
r12
Hauptschalter
0: Regler gestoppt
1: Regulierung
r23
Set Punkt Saugdruck
Einstellung der erwünschten Sollwert für Saugdruck in °C
r24
Sollwert Saugdruck
Akteller Sollwerttemperatur für Verdichterleistung
126
Sekundäre Auslesung
Regelungsfühler Ver-
flüssiger
Regelungsfühler Saug-
druck
Kein
Kein
Verfl.
Saug
Pack
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Leistungsregler RS8HE103 © Danfoss 2016-06
r28
Set Punkt Verflüssiger
Einstellung der erwünschten Verflüssigungsdruck in °C
r29
Sollwert Verflüssiger
Akteller Sollwerttemperatur für Verflüssigerleistung
r57
Po Verdampferdruck in °C
r86
Receiver Regelung. Sollwert für Prec
r87
Receiver Regelung. Einstellung der Receiver Regelungsart:
Automatisch / manuel
r88
Receiver Regelung. Manuel Betriebsart. Einstellung des
Öffnungsgrades des Ventils
t49
Leitungswasser Warm. Sollwert für Stw8-Temperatur
t50
Leitungswasser Warm. Einstellung des Betriebsart für
Leitungswasser warm: Automatisch / off
u16
Aktueller Medientemperatur gemessen mit S4
u21
Überhitzung in der Saugleitung
u44
Sc3 Aussentemperatur in °C
u48
Aktuelle Regelungsstatus am Verflüssiger
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
6: Unloaded
7-9: Part loaded
10: Full loaded
11: Running
u49
Eingeschaltete Verflüssigerleistung in %
u50
Sollwert für Verflüssigerleistung in %
u51
Aktueller Regelungsstatus an Sauggruppe
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
6-10: Status_RUN_Timer
11: Unloaded
12-14: Unloads cut-in
15: Full loaded
16: Running
u52
Eingeschaltete Verdichterleistung in %
u53
Sollwert für Verdichterleistung
u54
Sd Druckgastemperatur in °C
u55
Ss Sauggastemperatur in °C
u98
Aktuelle Temperature für S7 Medienfühler
u99
Pctrl druck in °C (Kaskade druck)
U01
Aktuellel Pc Verflüssigungsdruck in °C
AL1
Alarm Saugdruck
AL2
Alarm Verflüssiger
- - 1
Initiation. Display ist mit Ausgang "A" verbunden (- 2 =
Ausgang "B", usw.)
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
