Montage

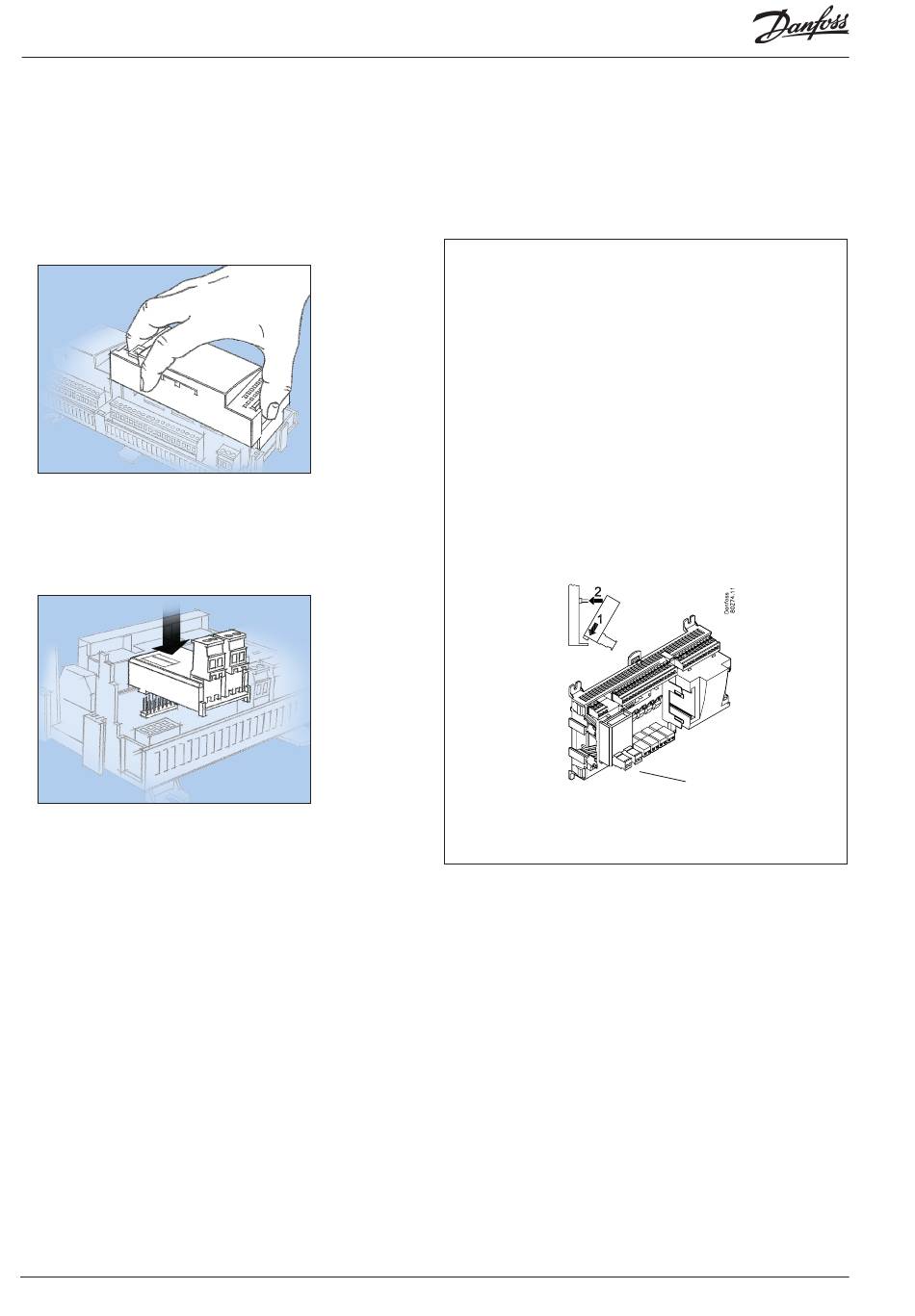

Montage des analoges Ausgangsmoduls

1. Der Oberteil vom Basismodul abheben

Das Basismodul darf nicht unter Spannung stehen.
Die Platte seitlich links von den Licht-dioden und die Platte
seitlich rechts von den roten Adressenumschaltern nach innen
drücken.
Die Deckelplatte vom Basismodul abheben..

2. Das Ausbaumodul im Basismodul montieren

3. Den Oberteil wieder am Basismodul aufsetzen
44 Leistungsregler RS8HE103 © Danfoss 2016-06
Aufgabe des Ausbaumoduls ist es, Signale an den ICMTS Ventil zu über-
mitteln.
Es gibt zwei Aus-
gänge.
AK-PC 781A
