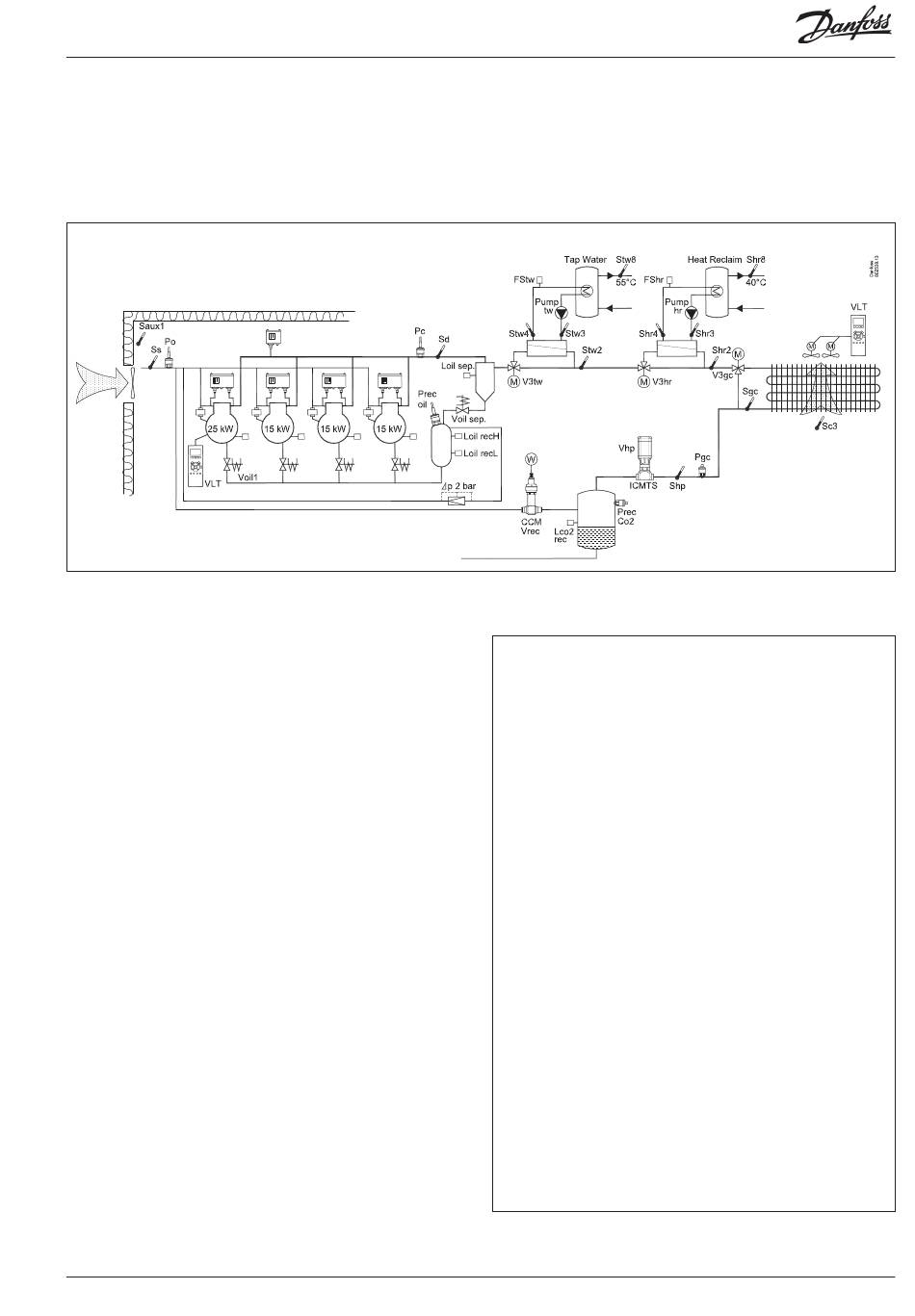

Beispiel einer Kälteanlage
Wir möchten die Systemkonfiguration anhand eines Beispiels,
bestehend aus einer MT Verdichtergruppe und eine Hochdruckre-
gelung, beschreiben.
Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt
d.h. das es in Regler AK-PC 781A + Ausbaumodule ist.
Verdichtergruppe:
• MT Kreislauf
• Kältemittel CO2 (R744)
• Variable Verdichter und 3 Einzel Stufen Verdichter
• 4 x Verdichter mit "Best fit"
Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Po Einstellung –15°C, Nachtverschiebung auf 5 K
• Öl Steuerung von jedem Verdichter
Hoch Druck Regelung:
• Gaskühler mit Drehzahlgeregelte Lüfter (Pgc Max. = 100 bar)
• Hochdruckregelung mit Signal von Sgc und Shp
• Pc reguliert fließend gemäß Aussentemperatur Sc3
• Regelung von Hochdruck Ventil ICMTS
• Wärmerückgewinnung für Heißes Leitungswasser. Relais und
0-10 V
• Wärmerückgewinnung für Raumheizung. Relais und 0-10 V
Receivers:
• Überwachung des Flüssigkeitsniveaus des Kältemittels
• Steuerung des Drucks im Kältemittel Receiver (Sollwert 34 bar)
• Steuerung des Drucks im Öl Receiver
Lüfter im Maschinenraum:
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung an der Sauglei-
tung
• Po max = -5°C, Po min = -35°C
• Pc max = 103,5 bar
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
• Überwachung des niedrig und hoch Niveau im Öl Receiver
Sonstiges:
• Start/stop der Wärmerückgewinnung tw und hr
• Externer Verdichter stop wird verwendet
AK-PC 781A
Leistungsregler RS8HE103 © Danfoss 2016-06
Es gibt auch einen internen Hauptschalter, der sich einstellen lässt.
Sowohl Hauptschalter und der externe Verdichterstop müssen sich in
der Position „ON" befinden, bevor geregelt werden kann.
Warnung
Der Hauptschalter stoppt alle Regelungen, einschließlich der Hoch-
druckregelung.
