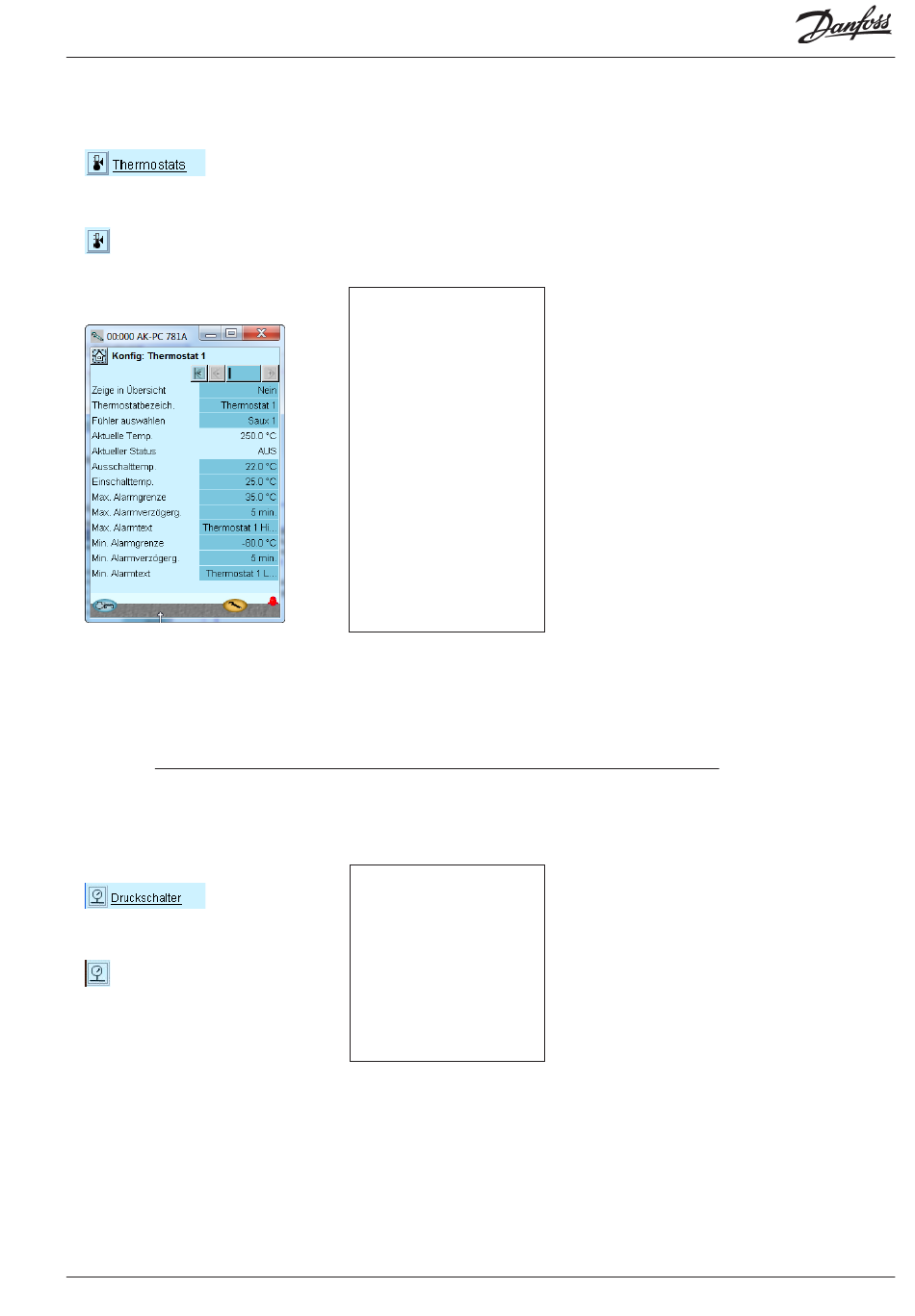

Separate Thermostate
1. Wähle Thermostats
2. Wähle aktuelle Thermostat
Die gewünschte Thermostat-
3.
funktionen definieren
Separate Druckschalter
1. Wähle Druckschalter
2. Wähle aktuelle Druckschalter
Die gewünschte Druckschal-
3.
terfunktionen definieren
AK-PC 781A
In unserem Beispiel wählen wir
eine Thermostatfunktion zur
Regelung der Temperatur im
Verdichterraum.
Danach haben wir einen Namen
für die Funktion gewählt.
In unserem Beispiel benutzen
wir nicht separate Druckschalter
Funktione.
Leistungsregler RS8HE103 © Danfoss 2016-06
3 - Thermostate
Die allgemeinen Thermostate können zur Überwachung der
aktiven Temperaturfühler sowie 4 weiterer Temperaturfühler
genutzt werden. Jeder Thermostat verfügt über einen eige-
nen Ausgang zur Regelung der externen Automatik.
Einstellungen für jeden Thermostat:
• Ob der Thermostat in Übersichtsbild 1 angezeigt werden
soll. (Die Funktion wird immer in Übersichtsbild 2 gezeigt)
• Name
• Welcher Fühler wird angeschlossen
Aktuelle Temp.
Temperaturmessung für den Fühler, der an den Thermosta-
ten angeschlossen ist.
Aktueller Zustand
Aktueller Status am Thermostatausgang
Abschalttemp.
Abschaltwert für den Thermostaten
Einschalttemp.
Einschaltwert für den Thermostaten
Obere Alarmgrenze
Obere Alarmgrenze
Obere Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der Obergrenze.
Text für Alarmmitteilung (obere Alarmgrenze)
Text eingeben.
Untere Alarmgrenze
Untere Alarmgrenze
Untere Alarmverzög.
Verzögerungszeit für Alarm bei Erreichen der Untergrenze.
Text für Alarmmitteilung (untere Alarmgrenze)
Text eingeben.
3 - Druckschalter
Einstellungen wie bei Thermo-
staten.
