Daten
Versorgungs-
24 V a.c. +/-15% 50/60 Hz, 5 VA
spannung
1 Stück Druckmessumfoermer AKS 32R
3 Stück Temperaturfühlereingänge für PT 1000
Eingangssignal
ohm/0°C oder PTC 1000 ohm/25°C
Externes Sollwert Signal: 0-10 V d.c.
1 Stück für Start/stop der Regelung
8 Stück für Überwachung von Sicherheitskreisen
Digitale Eingänge
vom Kontaktfunktion
3 Stück für Alarmfunktion
1 Stück für start von Wärmerückgewinnung
Relaisausgäng für
8 Stück SPST
Lüfter
Relaisausgang für
2 Stück SPST
zwillingepumpen
Relaisausgang für
Wärmerückgewin-
1 Stück SPST
nung
Alarmrelais
1 Stück SPDT
Spannungsausgang
0-10 V d.c.
EKA 163
Displayausgänge
EKA 164
Datenkommunika-
Anschlussmöglichkeit an ein Datenkommunika-
tion
tionsmodul
0 - 55°C, beim Betrieb
-40 - 70°C, beim Transport
Umgebungs-
temperatur
20 - 80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibratione
Schutzart
IP 20
Gewicht
0,4 kg
Montage
An DIN-Schiene oder an Wand
Anschlussklemmen
max. 2,5 mm
EU Niedersapnnungsreichlinie und EMV
Anforderungen für CE-Kennzeichnung werden
Zulassungen
eingehalten.
LVD-geprüft gem EN 60730-1 und EN 60730-2-9
EMV-geprüft gem. EN61000-6-2 und 3
Druckmessumformer / Temperaturfühler
Siehe bitte Katalog RK0YG...
AK-PC 420
AC-1: 3 A (ohmisch)
AC-15: 2 A (induktiv)
AC-1: 6 A (ohmisch)
AC-15: 3 (induktiv)
Pc Anzeige
Bedienung, S7 Anzeige
Litzendraht
2
Manual RS8EL403 © Danfoss 03-2010
Bestellung
Typ
AK-PC 420
Leistungsregler für Trockenkühler
EKA 163B
Displayeinheit
EKA 164B
Displayeinheit mit Bedienungstasten
Leitung für Displayeinheit 2 m, 1 Stück
Leitung für Displayeinheit 6 m, 1 Stück
Datenkommunikationsmodul, LON RS
EKA 174
485 mit galvanischer Trennung
Datenkommunikationsmodul, MOD-bus
EKA 178B
mit galvanischer Trennung

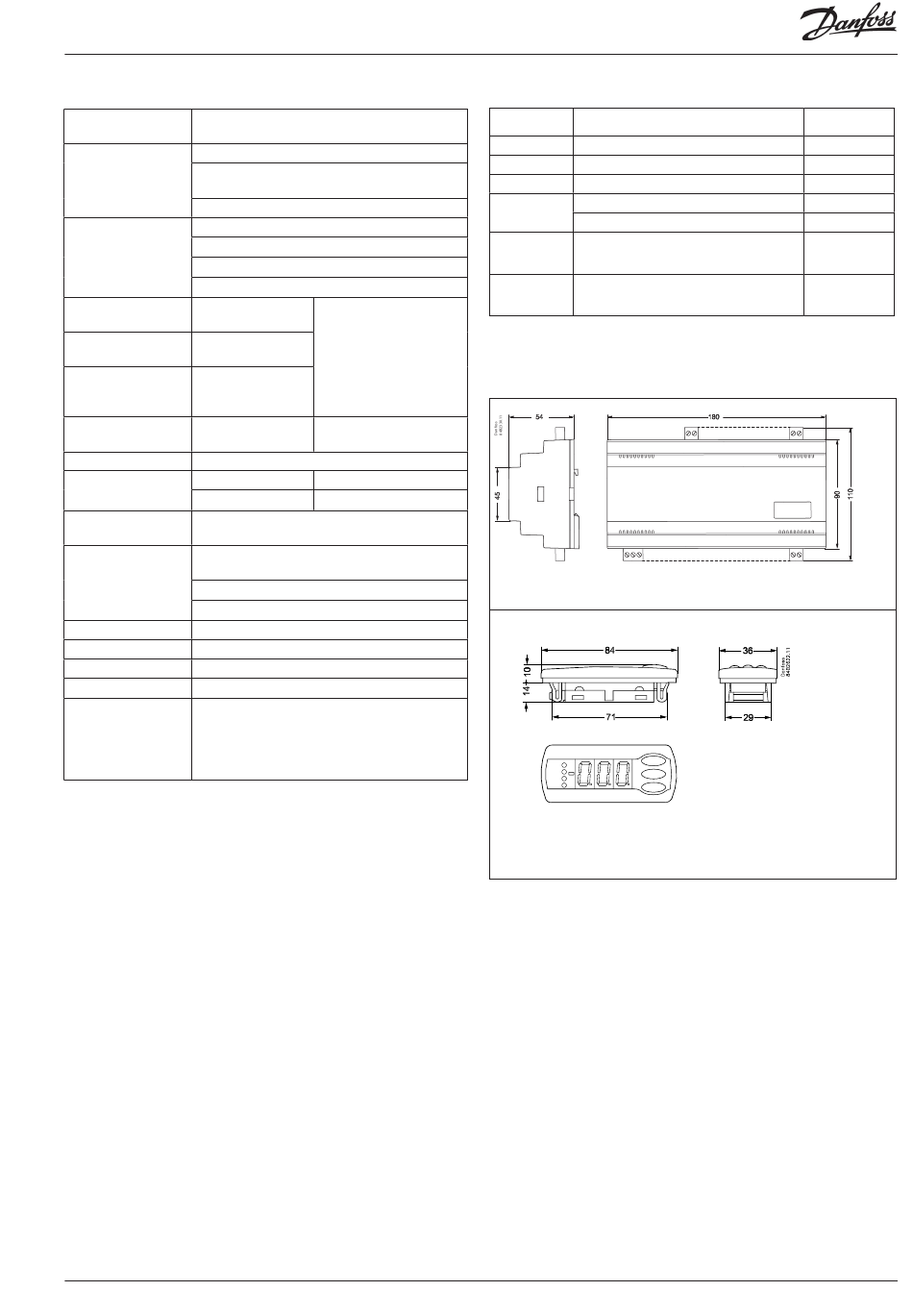

Montage
AK-PC 420
Display type EKA 163 / EKA 164
Beim Einbau bitte beachten!
Unbeabsichtigte Einwirkungen können Funktionsausfälle von
Fühler, Regler, Ventil oder der Datenübertragung bewirken, die
zu Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum
Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer.
Danfoss übernimmt keine Haftung für Waren oder Anlagenteile,
die in Folge der o.g. Fehler beschädigt werden. Bei der Installation
obliegt es dem Monteur, die gegen die obigen Fehler nötigen
Sicherungen vorzusehen. Insbesondere ist es erforderlich, dem
Regler zu signalisieren, wenn der Verdichter gestoppt wird, und
Flüssigkeitssammelbehälter im Vorlauf des Verdichter vorzusehen.
Funktion
Best.Nr.
084B8008
084B8574
084B8575
084B7298
084B7299
084B7124
084B8571
Nur für Frontmontage. (IP 40)
Nur für Anschluss durch Steckerver-
bindungen
