Kapitel 2
Installieren des Kinetix 3-Antriebssystems
26
Einrichten von Störungszonen
Wenn mehrere Komponenten wie AC-Netzfilter, Schütze, Leistungsschalter
und Transformatoren im Kinetix 3-System verwendet werden, sind beim
Planen der Montageplatte die folgenden Richtlinien zu beachten:
• Die störungsfreie Zone (C) befindet sich unter den Kinetix 3-
Antrieben und umfasst die E/A-Verdrahtung, das Rückführungskabel,
das serielle Kommunikationskabel und den DC-Filter (grauer
Verdrahtungskanal).
• Die Störungszone (D) befindet sich über den Kinetix 3-Antrieben
(schwarzer Verdrahtungskanal) und umfasst die Leistungsschalter, den
Transformator, ein 24-V-DC-Netzteil, Schütze, AC-Netzfilter und
Motorleistungskabel.
• Die stark störungsbehaftete Zone (VD) ist auf den Bereich begrenzt,
in dem der V-AC-Ausgang des AC-Netzfilters (EMV-Filter) mit den
Kinetix 3-Antrieben verbunden ist. Abgeschirmte Kabel sind nur
erforderlich, wenn die stark störungsbehafteten Kabel in den
Verdrahtungskanal eintreten.

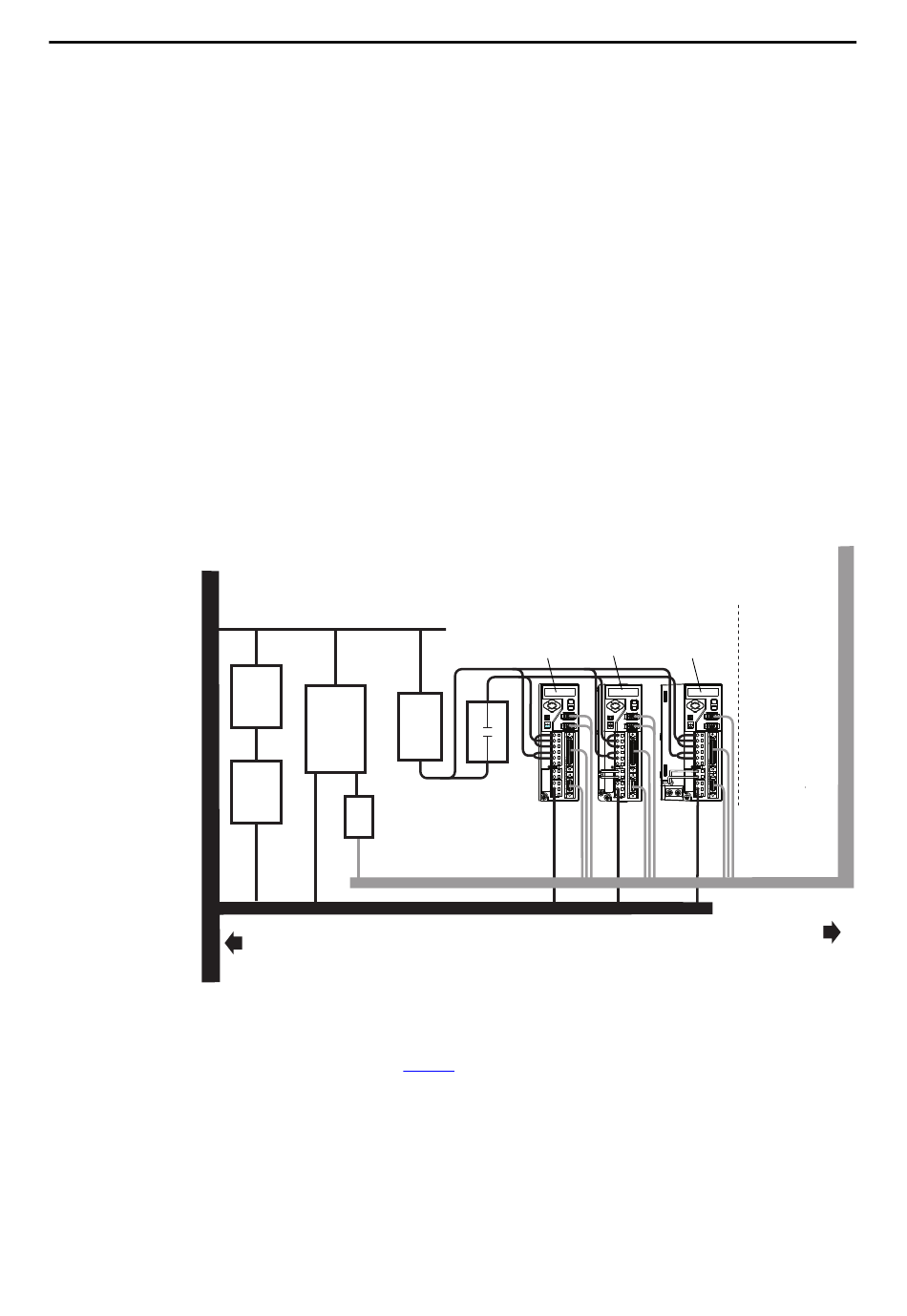

Abbildung 7 – Störungszonen bei Installationen mit dem AC-Netzfilter der Serie 2094
Störungsbehafteter Verdrahtungskanal
EMV-/Antriebsverbindung in stark störungsbehafteter
Zone getrennt (nicht im Verdrahtungskanal)
D
Leistungs-
schalter
24-V-Netzteil
Motorbremse
XFMR
(4)
DC-
Filter
(3)
C
Encoder-/Analog-/Registrierungs-
kabel (abgeschirmt) verlegen
(1) Wenn das E/A-Kabel des Antriebssystems störungsbehaftete Relaisdrähte enthält, verlegen Sie das Kabel in einem
störungsbehafteten Verdrahtungskanal.
(2) Verwenden Sie bei Platzknappheit eine geerdete Stahlabschirmung. Beispiele hierzu finden Sie in der
Publikation GMC-RM001, System Design for Control of Electrical Noise Reference Manual.
(3) Dies ist eine störungsfreie 24-V-DC-Verbindung, die für alle Geräte verfügbar ist, die sie benötigen. Ein- und Austritt der 24 V
in den bzw. aus dem störungsfreien Verdrahtungskanal erfolgen jeweils nach links.
(4) Dies ist eine störungsbehaftete 24-V-DC-Verbindung, die für Motorbremsen und Schütze verfügbar ist. Ein- und Austritt der
24 V in den bzw. aus dem störungsbehafteten Verdrahtungskanal erfolgen jeweils nach rechts.
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
Kinetix 3-Antrieb
2071-AP0
VD
Optionaler
Schütze
AC-Netz-
filter
(1)
E/A-
und Rückführungskabel
(1)
E/A-
, Motorleistungs- und Sicherheitskabel
Störungsfreier Verdrahtungskanal
(2)
Kinetix 3-Antrieb
Kinetix 3-Antrieb
2071-AP4
2071-A10
Keine empfindlichen
Komponenten im
DC-
(2)
Filter
Kommunikations-
kabel (abgeschirmt)
C
D
24-V-DC-E/A-
Kabel (abgeschirmt) verlegen
Umkreis von
(2)
150 mm.
Serielles
