Andere Motoren und Aktoren von Allen-Bradley
Verwenden Sie für andere kompatible Motoren und Aktoren von Allen-Bradley den
Umrichtersatz 2198-H2DCK zum Verdrahten der Motorrückführung. Der Satz enthält einen
Schellendistanzblock für Motorleistungs-/Bremskabeldurchmesser, die zu klein sind, um einen
festen Sitz in der Schelle zu gewährleisten.
Wenn der Motorleistungs-/Bremskabelschirm lose in der Schelle sitzt, bringen Sie den
WICHTIG
Schellendistanzblock zwischen der Schirmschelle und dem Antrieb an, um den
Schellendurchmesser zu verringern. Wenn die Schellenschrauben auf 2,0 Nm festgezogen
sind, muss zwischen dem Kabelschirm und dem Antriebschassis eine feste Verbindung
bestehen.

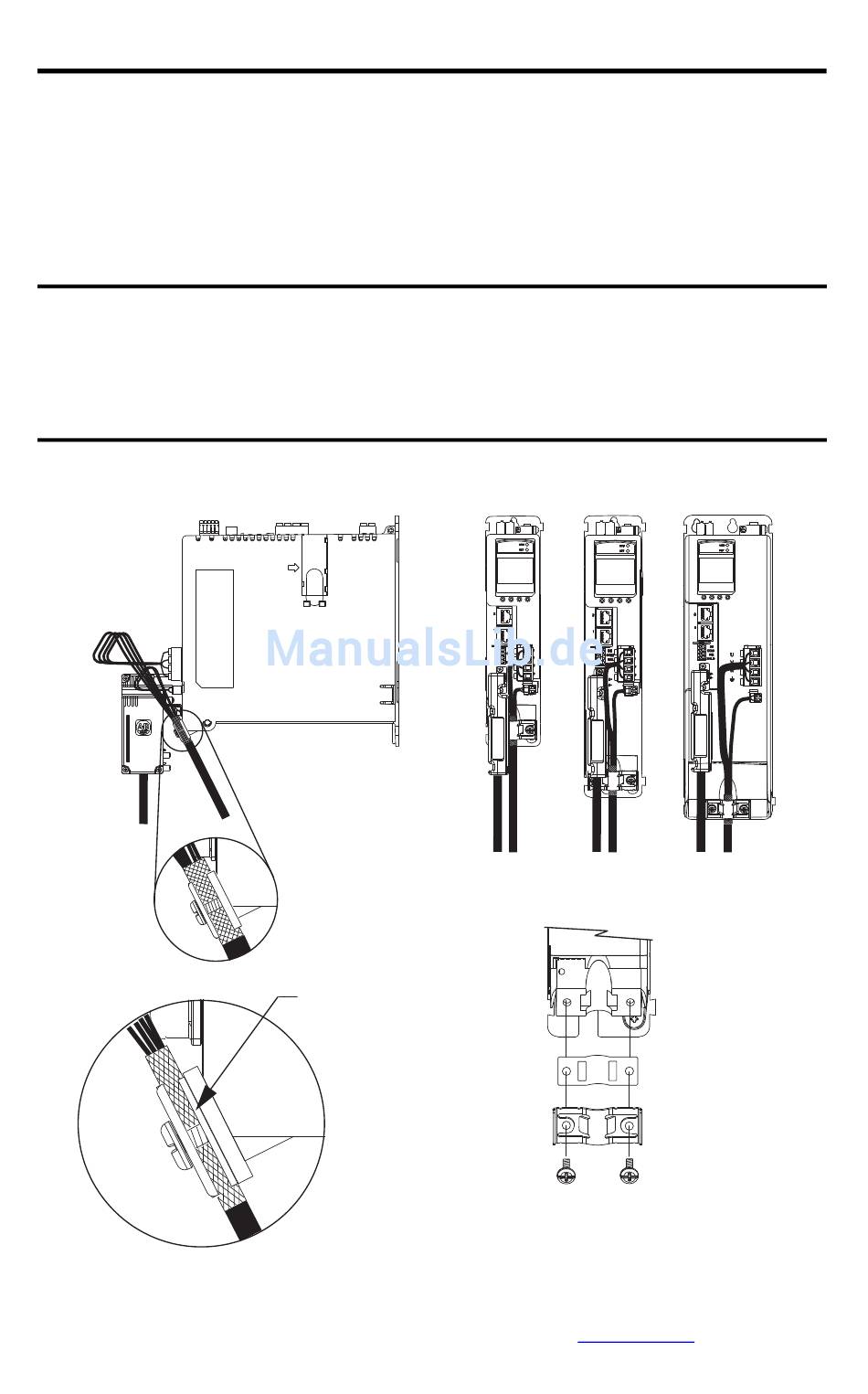

Anbringen der Kabelschelle
Reserveschleifen
Ausführliche Informationen zur Verdrahtung des Feedback-Umrichtersatzes 2198-H2DCK und
zum Montieren der Schirmschelle für Motorleistungs-/Bremskabel finden Sie im
Benutzerhandbuch zu Kinetix 5500-Servoantrieben (Publikation 2198-UM001).
Rockwell Automation Publikation 2198-IN001C-DE-P - Januar 2014
Dicht um den Schirm
angebrachte Schelle
(kein Distanzblock
erforderlich)
Mit Schellendistanzblock
(Kabel mit kleinem Durchmesser)
Bringen Sie den
Schellendistanzblock an, wenn
der Kabeldurchmesser zu klein
ist, um einen festen Sitz in der
Schelle zu gewährleisten.
Servoantrieb
Servoantrieb
der Baugröße 1
der Baugröße 2
Servoantrieb
der Baugröße 3
Servoantrieb
Schellendistanzblock
(sofern erforderlich)
Schirmschelle
Schellenschrauben
2,0 Nm
