Kapitel 4 Anschließen des Kinetix 3-Antriebs
66
Das Diagramm zeigt ein Beispiel für dreiphasige Leistungskabel für Motoren
und Aktoren der MP-Series (Serie MPAS), TL-Series (Serie TLY und
TLAR), LDC-Series und LDL-Series ohne Bremsen. Thermoschalterdrähte
sind im Rückführungskabel enthalten.

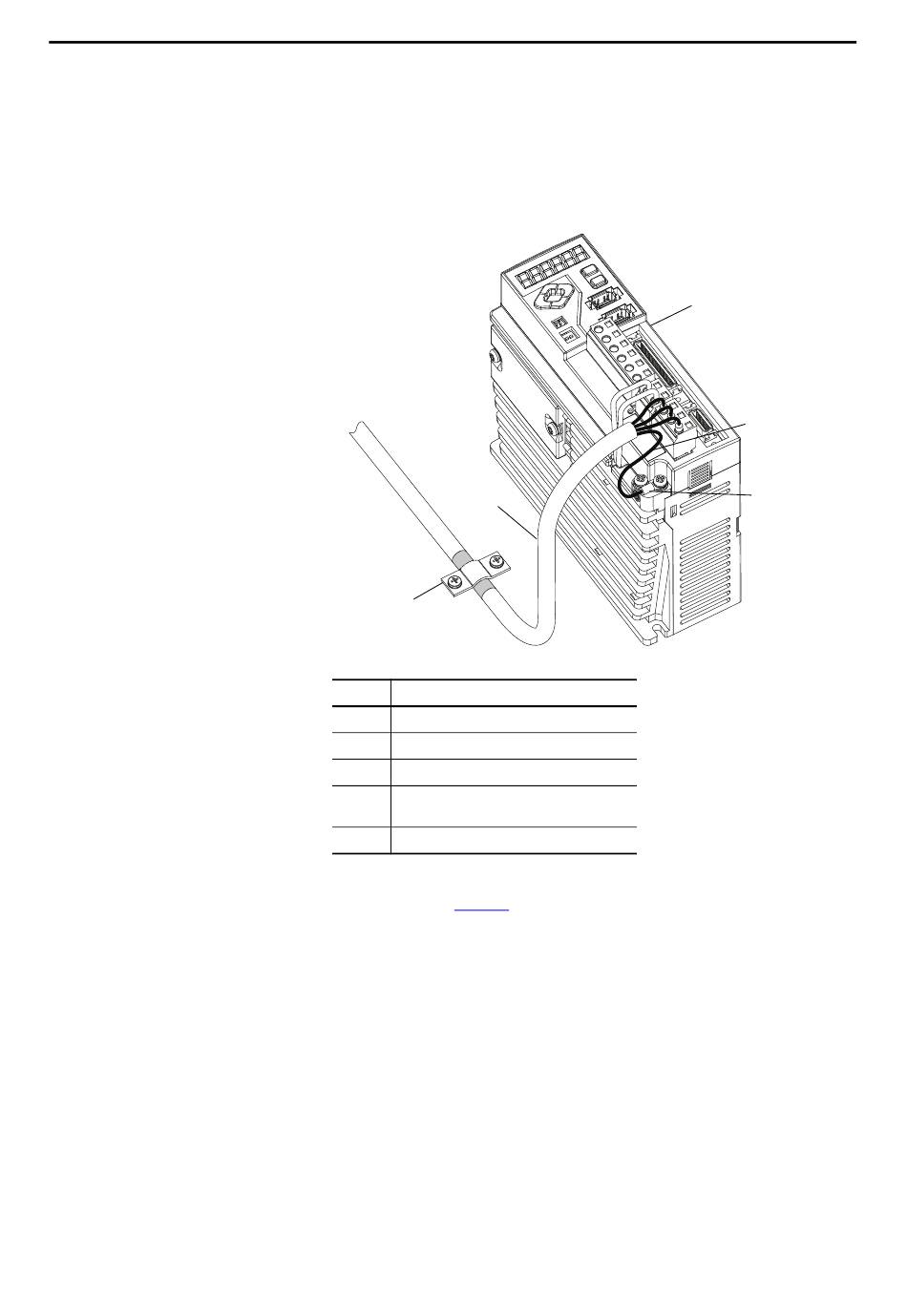

Abbildung 34 – Motoranschlüsse (nur dreiphasige Kabel der Serie TLY, TLAR, MPAS,
LDC-Series und LDL-Series)
5
Element Beschreibung
1 Abbildung zeigt Kinetix3-Antrieb 2071-AP4
2 Motorleistungskabel
3 Erdungsdraht
4 Erdungsanschlussklemme – vom Anwender
bereitzustellen
5 Kabelabschirmungsklemme
Erden und sichern Sie das Motorleistungskabel im System gemäß den
Anweisungen auf Seite
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
2
70.
