Kapitel 1 Einstieg
Kinetix 3-Servoantrieb
2071-Axxxx
Leistungskabel
2090-DANPT-16Sxx
Rotationsmotoren der TL-Series
(Abbildung zeigt Motor TLY-Axxxx)
Erläuterung der
Bestellnummern
Konformität mit Vorschriften
14

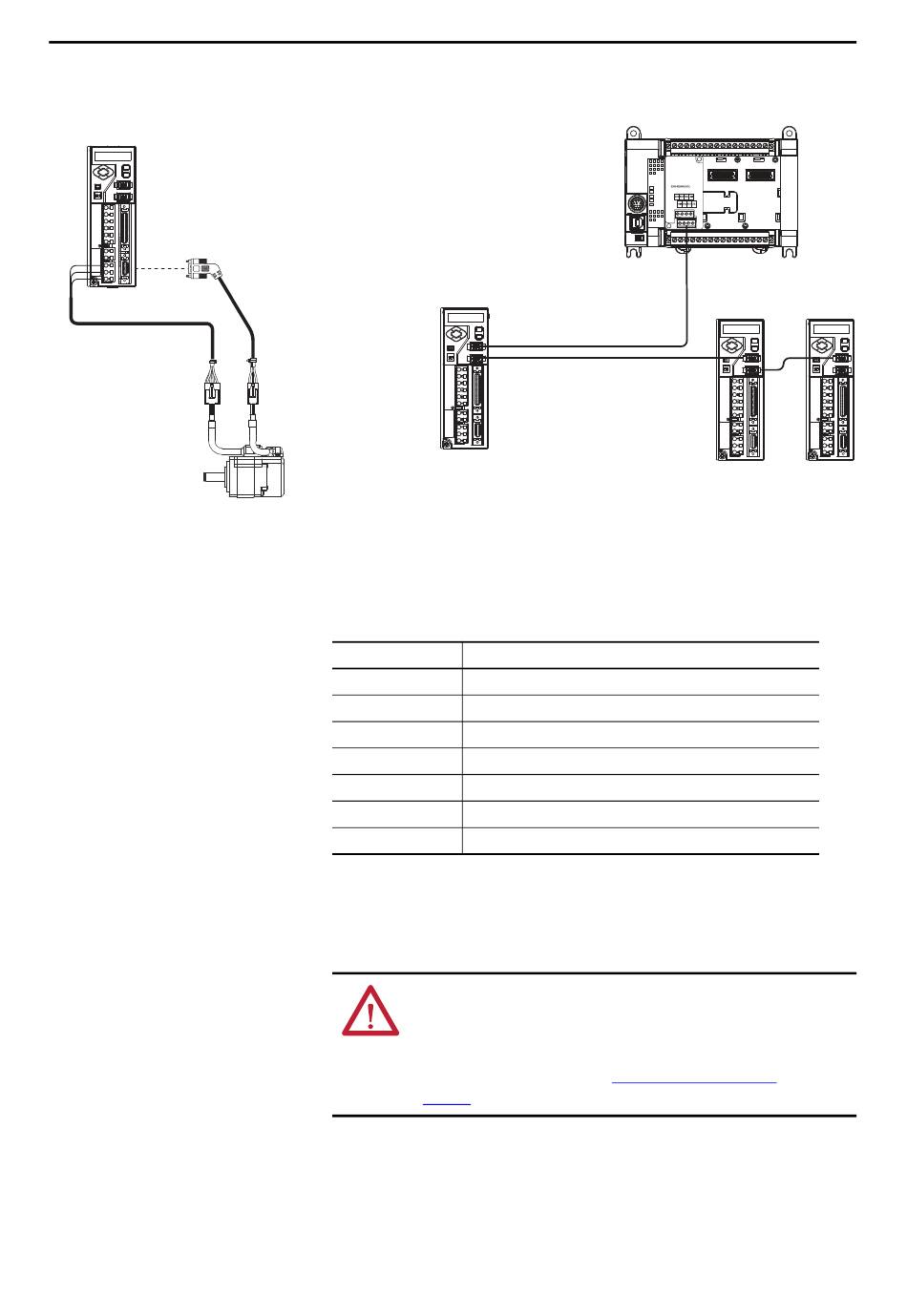

Abbildung 3 – Typische Konfiguration – Kinetix 3-Servoantriebssystem (alternative
Konfigurationen)
Motorrückführungskabel
2090-DANFCT-Sxx
In der Tabelle sind die Bestellnummern und Beschreibungen der
Kinetix 3-Antriebe aufgeführt.
Tabelle 2 – Bestellnummern der Kinetix 3-Antriebe
Bestellnr.
2071-AP0
2071-AP1
2071-AP2
2071-AP4
2071-AP8
2071-A10
2071-A15
Wenn dieses Produkt innerhalb der Europäischen Union installiert wird und
mit dem CE-Zeichen gekennzeichnet ist, gelten die folgenden Vorschriften.
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
Micro830-Steuerung
2080-LC30-xxxxx
2090-CCMCNDS-48AAx
Kinetix 3-Servoantrieb
2071-Axxxx
Kabel 2090-CCMCNDS-48AAxx
zwischen Antrieben
Komponenten-Servoantriebe
Kinetix 3, 230 V AC, 1 Ø, 0,6 A
Kinetix 3, 230 V AC, 1 Ø, 1,1 A
Kinetix 3, 230 V AC, 1 Ø, 1,7 A
Kinetix 3, 230 V AC, 1 Ø, 3,3 A
Kinetix 3, 230 V AC, 1 oder 3 Ø, 5,0 A
Kinetix 3, 230 V AC, 3 Ø, 7,0 A
Kinetix 3, 230 V AC, 3 Ø, 9,9 A
ACHTUNG: Die Erfüllung der CE-Anforderungen ist nur mit einem geerdeten
System gewährleistet und das Verfahren für die Erdung des AC-Netzfilters
und des Antriebs muss übereinstimmen. Die Nichtbeachtung führt dazu,
dass der Filter keine Wirkung zeigt und beschädigt werden kann.
Erdungsbeispiele finden Sie unter
Seite 59.
