Kapitel 7
Konfigurieren des Antriebs für die Kommunikation mit einem PC mit der Software Connected Components Workbench
Konfigurieren des seriellen
Plug-In-Anschlusses an den
Steuerungen Micro830 oder
Micro850
Programmieren der
Steuerung für die Modbus-
Kommunikation mit einem
Kinetix 3-Antrieb
96

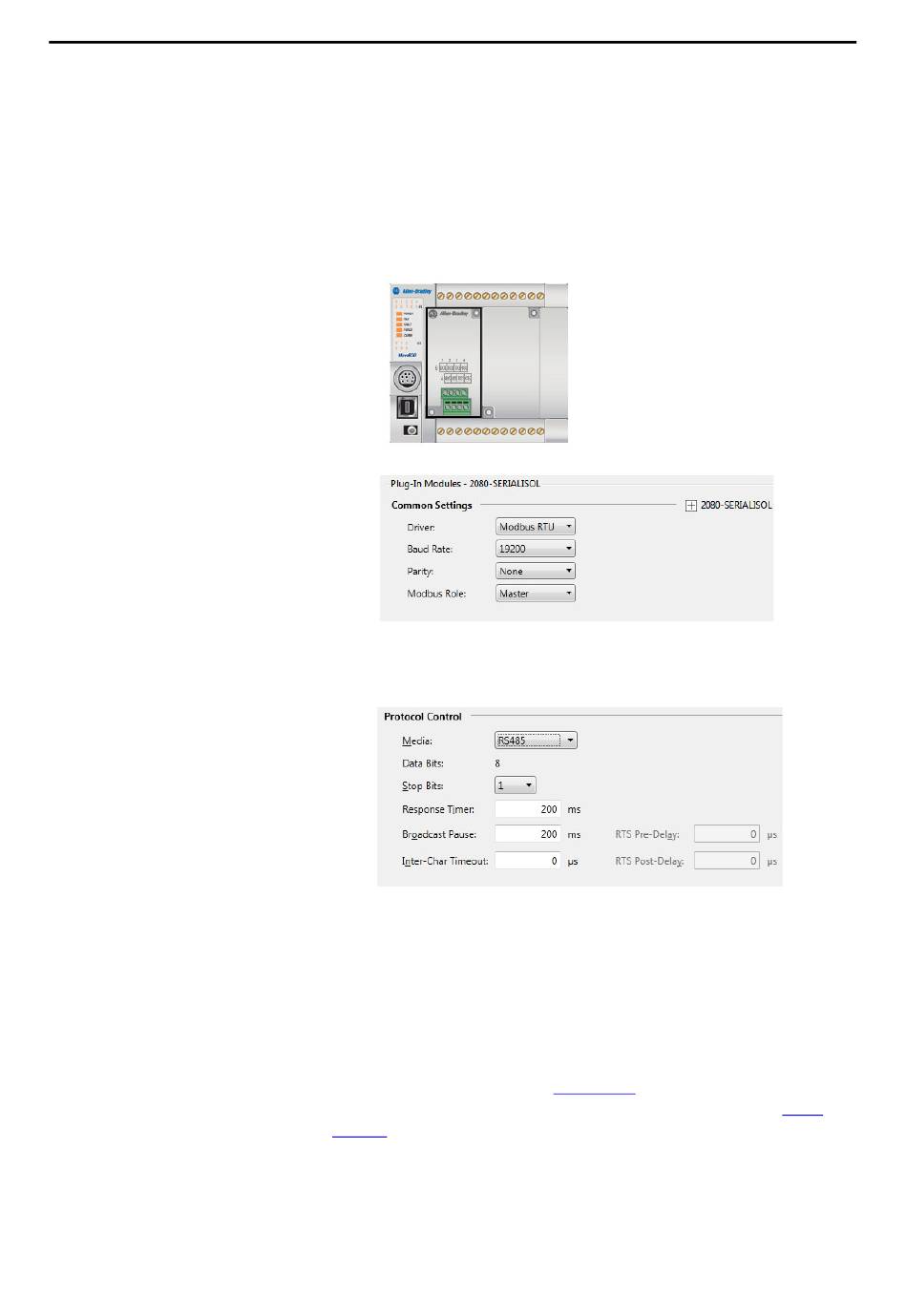

1. Klicken Sie unter „Plug-In Modules" (Plug-In-Module) mit der
rechten Maustaste auf den ersten leeren Steckplatz und wählen
Sie „Communication>2080-SERIALISOL" (Kommunikation >
2080-SERIALISOL) aus.
2. Wählen Sie unter Common Settings (Allgemeine Einstellungen) im
Pulldown-Menü „Driver" (Treiber) die Option „Modbus RTU" aus.
Ändern Sie ggf. die anderen Eigenschaften entsprechend dem
nachfolgenden Dialogfeld.
3. Wählen Sie unter Protocol Control Settings
(Protokollsteuereinstellungen) im Pulldown-Menü „Media" (Medien)
die Option „RS485" aus.
4. Klicken Sie mit der rechten Maustaste auf das Steuerungs-Symbol und
wählen Sie „Build" (Erstellen) aus.
Informationen über Modbus-Nachrichten und über das Programmieren von
Micro800-Steuerungen und des Kinetix 3-Antriebs finden Sie in den
Dokumentationen „Kinetix 3 Motion Control Indexing Device Building
Block Quick Start", Publikation CC-QS025, und „Micro800 Programmable
Controllers General Instructions Reference Manual", Publikation
RM001.
