Anschließen mehrerer Montageplatten
Durch das Anschließen mehrerer Montageplatten entsteht ein gemeinsamer
Ableitungspfad mit niedriger Impedanz für die hochfrequente Energie
innerhalb des Schaltschranks. Montageplatten, zwischen denen keine
Verbindung besteht, können einen gemeinsamen Pfad mit niedriger
Impedanz nicht gemeinsam nutzen. Dieser Unterschied bei der Impedanz
kann sich auf Netzwerke und andere Geräte auswirken, die sich über mehrere
Montageplatten verteilen.

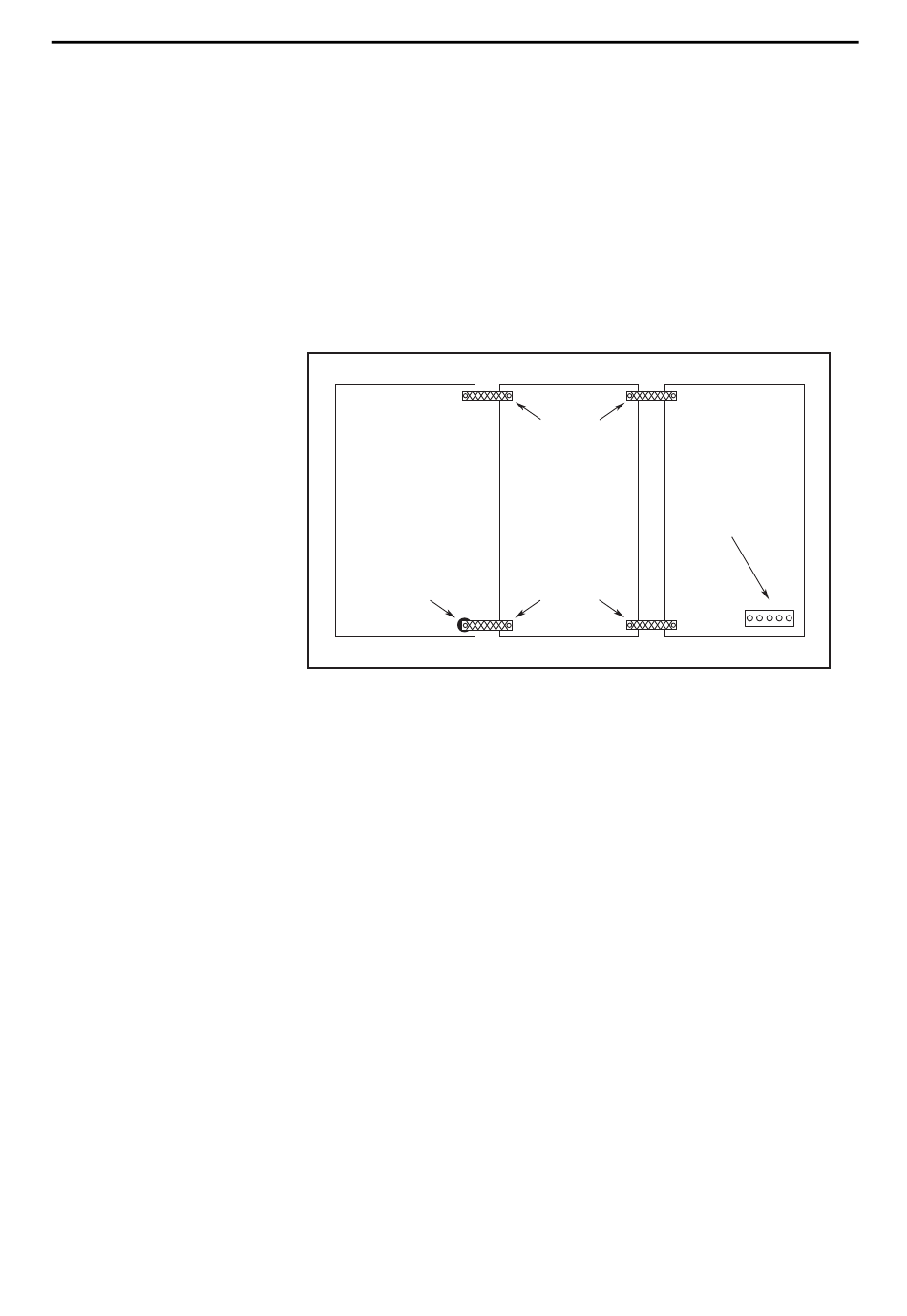

Abbildung 6 – Empfehlungen für mehrere Montageplatten und Schaltschränke
Lack vom
Schaltschrank
entfernen
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
Installieren des Kinetix 3-Antriebssystems
Drahtgeflecht
25,4 mm x 6,35 mm
Mit der Montageplatte
Erdungssammelleitung
Drahtgeflecht
25,4 mm x 6,35 mm
Kapitel 2
verbundene
25
