Allen-Bradley Kinetix 5300 Installationsanleitung

Installationsanleitung
Übersetzung der Originalbetriebsanleitung
Kinetix 5300-Feedbackanschlusssatz
Bestellnummer 2198-K53CK-D15M
Informationen über den Anschlusssatz
Dieser Anschlusssatz wurde für den Einsatz mit Motorrückführungskabeln von Allen-Bradley®
der Serie 2090 konzipiert und stellt Drahtanschlüsse für Encoder-Signale an den
Motor-Feedbackanschluss (MFB) von Kinetix® 5300-Antrieben bereit.
Weitere Informationen zu kompatiblen Rückführungskabeln der Serie 2090 und zur
Verdrahtung dieses Anschlusssatzes finden Sie in Publikation 2198-UM005, „Kinetix 5300
Servo Drives User Manual". Diese Anleitung behandelt nur den Anschluss des Satzes am Ende
des Antriebs und enthält keine Informationen zum Anschließen des Satzes an den Motor.
Vorbereiten des Rückführungskabels
Damit Sie Ihre vorhandenen Kabel der Serie 2090 mit dem Feedbackanschlusssatz verwenden
können, müssen Sie die Kabelabschirmung, Leiterlängen und Abisolierlängen entsprechend
vorbereiten. Stellen Sie sicher, dass die vorbereiteten Rückführungskabel den folgenden
Richtlinien entsprechen:
•
Trimmen Sie die Abschirmung bündig, sodass keine Einzeldrähte zu einem Kurzschluss
an den benachbarten Klemmen führen können.
•
Achten Sie darauf, dass die Leiter lang genug sind.
•
Bei jedem Leiter sollten 5 mm (0,2 Zoll) der Isolierung entfernt werden, damit die
Abisolierlänge eingehalten wird.

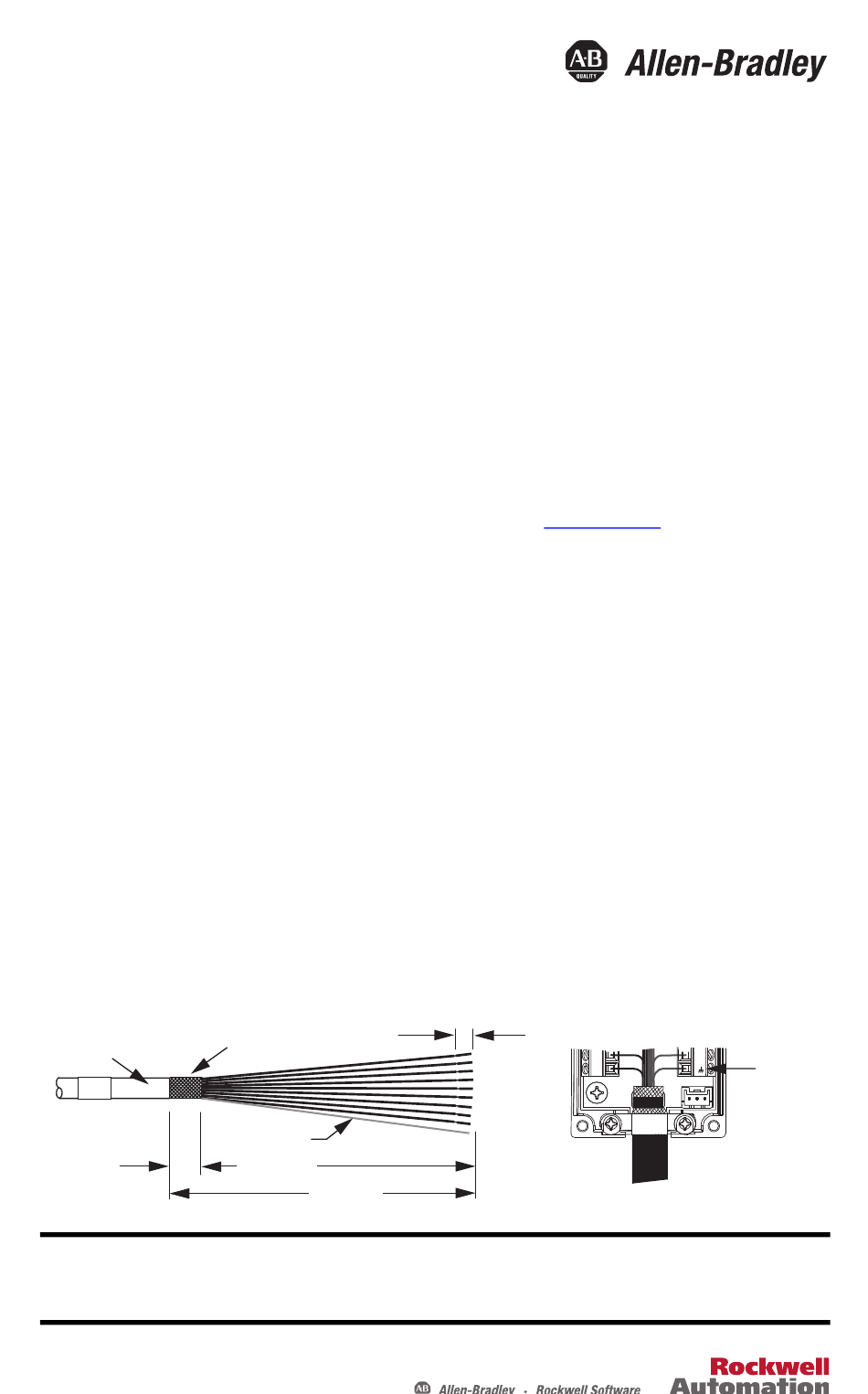

Beispiel Rückführungskabel
Kabelummantelung
12.0 (0.5)
Der Erdungsdraht des Motorkabels der Serie 2090 muss an Stift 16 angeschlossen werden. Falls
WICHTIG
das Kabel keinen Erdungsdraht aufweist, müssen Sie einen solchen Erdungsdraht von der
Gesamtabschirmung abzweigen und mit Stift 16 verbinden.
Kabelabschirmung 5.0 (0.2)
Drain Wire
Erdungsdraht
97 (3.8)
110 (4.3)
Die Abmessungen sind in mm (Zoll)
angegeben.
--
2
1
Beispiel
Erdungsdraht
