Software Connected
Components Workbench auf
einem PC
mit USB-Anschluss
Dreiphasige
Eingangsleistung
Netz-
trenn-
schalter
Netzsicherung
AC-Netzfilter 2090-XXLF-TCxxx
(optionale Ausrüstung)
Integrierte Lineareinheiten der MP-Series
Abbildung zeigt Lineareinheit (Direktantrieb)
MPAS-Axxxx
Linearmotoren der LDL-Series
(Abbildung zeigt Linearmotor LDL-xxxxxxx)

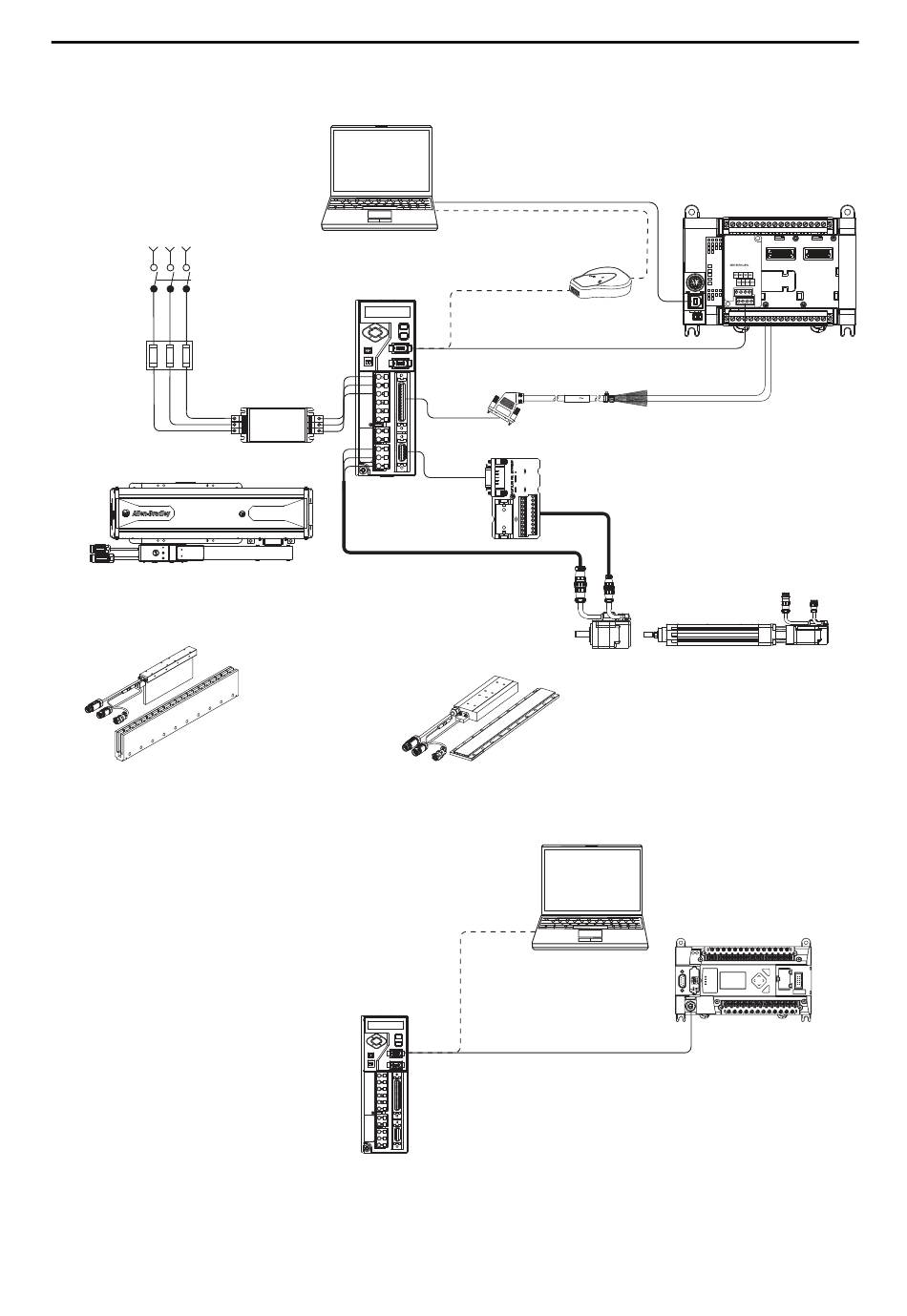

Abbildung 1 – Micro800-Konfiguration – Kinetix 3-Servoantriebssystem
Kabel 2090-CCMUSDS-48AAxx
(nur für Konfigurationszwecke)
Kinetix 3-Servoantrieb
2071-Axxxx
Motorleistungskabel
2090-CPxM6DF-16AAxx
(Abbildung zeigt Motor TLY-Axxxx)
Abbildung 2 – MicroLogix-Steuerungskonfiguration – Kinetix3-Servoantriebssystem
Kinetix 3-Servoantrieb
2071-Axxxx
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
USB-Kabel
USB-Kabel
(nur für
Umrichter
Konfigurationszwecke)
1203-USB
Kabel 2090-CCMCNDS-48AAxx (modifiziert)
Vollständiges E/A-Abzweigkabel 2090-DAIO-D50xx
(erforderlich für Antriebssteuerung über Frequenzausgang)
Abzweigplatine für Motorrückführung
2071-TBMF
(optionale Ausrüstung)
Rotationsmotoren der TL-Series
Linearmotoren der LDC-Series
(Abbildung zeigt Linearmotor LDC-Cxxxxxxx)
Software Ultraware
auf PC mit seriellem
RS-232-
Anschluss
Programmierkabel
2090-CCMPCDS-23AAxx (nur zur
Programmierung)
Steuerungskabel
2090-CCMCNDS-48AAxx
Einstieg
Micro800-Steuerung
2080-LC30-xxxxx
1 2 3 4
B
A
Motorrückführungskabel
2090-CFBM6DF-CBAAxx
Elektrozylinder TL-Series
(Abbildung zeigt Elektrozylinder TLAR-Axxxx)
MicroLogix 1400-Steuerung
1766-L32xxx
ESC
OK
