Allen-Bradley Rockwell Automation Kinetix 3 Benutzerhandbuch Seite 77

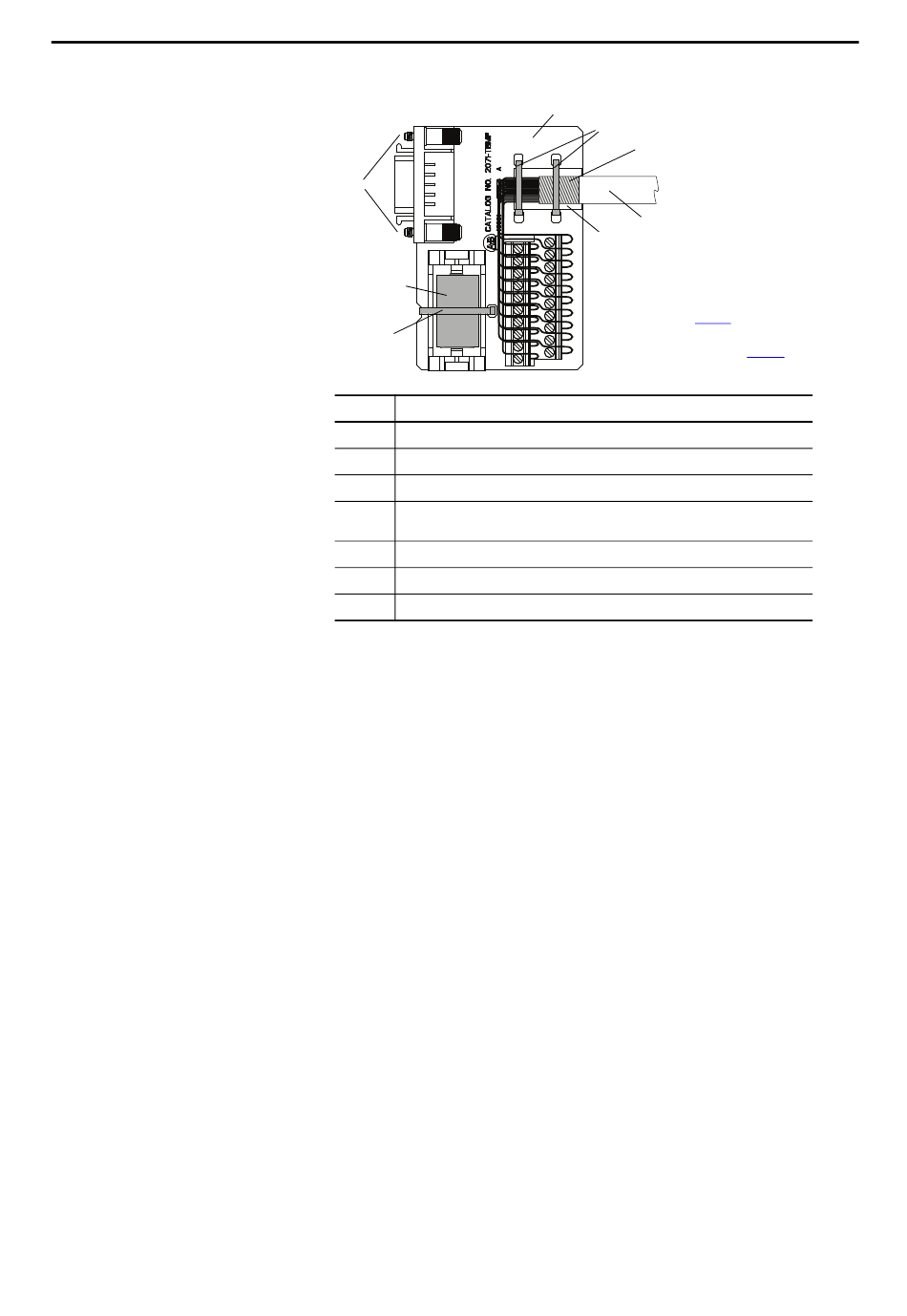

Abbildung 42 – Verdrahten der Abzweigplatine 2071-TBMF für die Rückführung
7
6
2
Element Beschreibung
1 Kinetix 3-Abzweigplatine 2071-TBMF für die Rückführung
2 Kabelbinder
3 13 mm freiliegende Kabelabschirmung
4 Rückführungskabel der Serie 2090, Bestellnummern
2090-XXNFMF-Sxx, 2090-CFBMxDF-CDAFxx, 2090-CFBM6DF-CBAAxx oder 2090-DANFCT
5 Erdungsfläche
(1)
6 3,6-V-Batterie
7 Montageschrauben
(1) Batterie erforderlich, wenn die absolute Position gespeichert werden muss
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
Anschließen des Kinetix 3-Antriebs
1
2
3
4
5
Beschreibungen der Rückführungssignale
finden Sie in Kapitel 3.
Einen Motorrückführungs-Anschlussplan für Ihre
Anwendung finden Sie in
Kapitel 4
Seite 124.
77
