Kapitel 4 Anschließen des Kinetix 3-Antriebs
76
Verdrahten der Abzweigplatine für die Rückführung
Die Abzweigplatine 2071-TBMF für die Rückführung eignet sich für den
Abschluss der Motorrückführungskabel mit freiliegenden Leitern. Sie
können sie mit dem Kinetix 3-Antrieb sowie mit allen Motoren mit
Inkremental- oder High-Resolution-Rückführung verwenden. Sie verfügt
über einen 20-poligen mini-D-sub-Steckeranschluss und ist kompatibel mit
allen Rückführungskabeln der Serie 2090.
Die High-Resolution-Motoren TLY-Axxxx-B mit 17-Bit-Encoder benötigen
eine 3,6-V-Batterie, die separat zu erwerben ist (siehe

Ersatzbatterie auf Seite

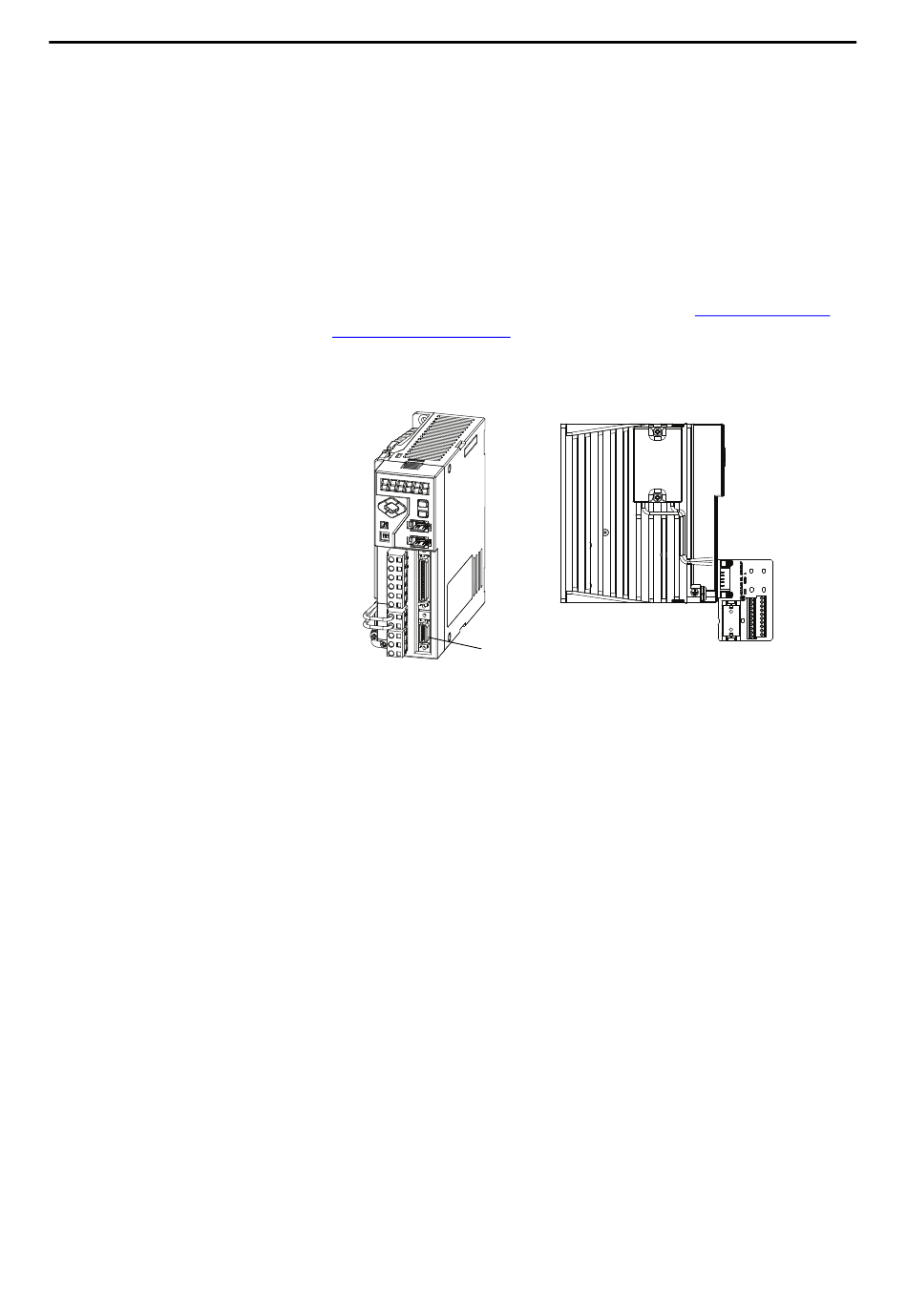

Abbildung 41 – Kinetix 3-Antrieb (MF-Anschluss)
Vorderansicht des Kinetix 3-Antriebs
(Abbildung zeigt Antrieb 2071-AP4)
Rockwell Automation-Publikation 2071-UM001E-DE-P – November 2013
36).
Seitenansicht des Kinetix 3-Antriebs
(Abbildung zeigt Antrieb 2071-AP4)
Motorrückführungsans
chluss (MF)
Spezifikationen für
Abzweigplatine 2071-TBMF für die
Rückführung. Verwendung mit
Rückführungskabeln mit freiliegenden
Leitern.
