5.8 Frequenzumrichter

Der Frequenzumrichter muß vertikal montiert werden, damit Kühl-
luft frei um das Gerät strömen kann.
Bei der Verwendung des Tragestatives mit Regenschutzhaube ist
die Schutzart IP 23.

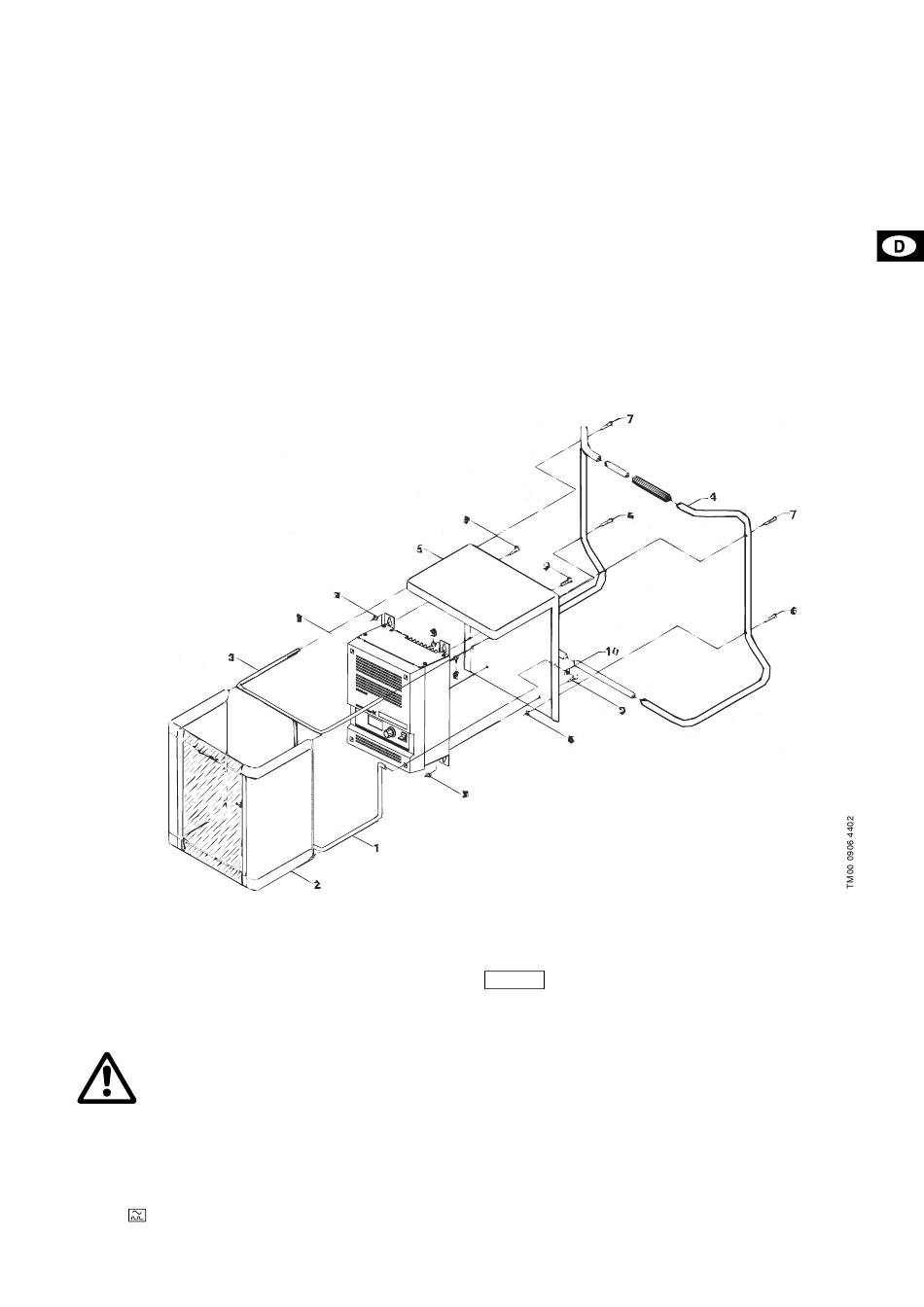

Vorgehensweise zur Montage des Tragestatives (Abb. 11):
1. Bügel (1) in die Schutzhaube (2) montieren.
2. Bügel (3) in die Schutzhaube (2) montieren.
3. Stativ (4) montieren.
4. Abschirmung (5) mit den Schrauben und Muttern (6) auf das
Stativ (4) montieren.
5. Schutzhaube (2) mit den Schrauben (7) und Bügel (3) auf die
Abschirmung (5) montieren.
6. Schutzhaube (2) nach oben schieben.
7. Frequenzumrichter (8) mit den Schrauben und Muttern (9) auf
die Abschirmung (5) montieren.
8. Bügel (1) in die Abschirmung (5) drücken und Verschlußschei-
ben (10) montieren.
Abb. 11
6. Elektrischer Anschluß
6.1 Anschluß des Frequenzumrichters
Mit dem Frequenzumrichter läßt sich die Frequenz stufenlos im
Bereich von ca. 50 bis ca. 400 Hz regeln.
Der elektrische Anschluß des Frequenzumrichters muß in Über-
einstimmung mit den örtlichen Vorschriften des EVU bzw. VDE
vorgenommen werden.
Die Pumpe muß geerdet werden.
Soll die Pumpe an eine elektrische Installation angeschlossen
werden, in der FI-Schutzschalter als zusätzlicher Schutz einge-
setzt werden, müssen solche verwendet werden, die gemäß DIN
VDE 0664 sowohl bei Wechselfehlerströmen als auch bei pulsie-
renden Gleichfehlerströmen auslösen.
Der Schutzschalter muß mit dem gezeigten Symbol gekennzeich-
net sein: .
Das tragbare Probenahme-Pumpensystem BMI/
MP1 eignet sich primär für Generatorbetrieb.
Falls dieses an das öffentliche Netz angeschlos-
sen wird, müssen die örtlichen Vorschriften we-
Hinweis
gen Funkstörungen befolgt werden. Es empfiehlt
sich, einen Funkstörfilter zwischen dem BMI/MP1
Frequenzumrichter und dem Vorsorgungsnetz
einzusetzen.
Vor dem Anschluß des BMI/MP1 Frequenzumrichters muß si-
chergestellt werden, daß die Versorgungsspannung im folgenden
Bereich liegt:
1 x 220-240 V –15%/+10%, 50/60 Hz, PE.
Bei Generatorbetrieb ist es besonders wichtig zu überprüfen, daß
die Spannung im spezifizierten Bereich liegt.
