Cablecom digital tv Bedienungsanleitung Seite 157

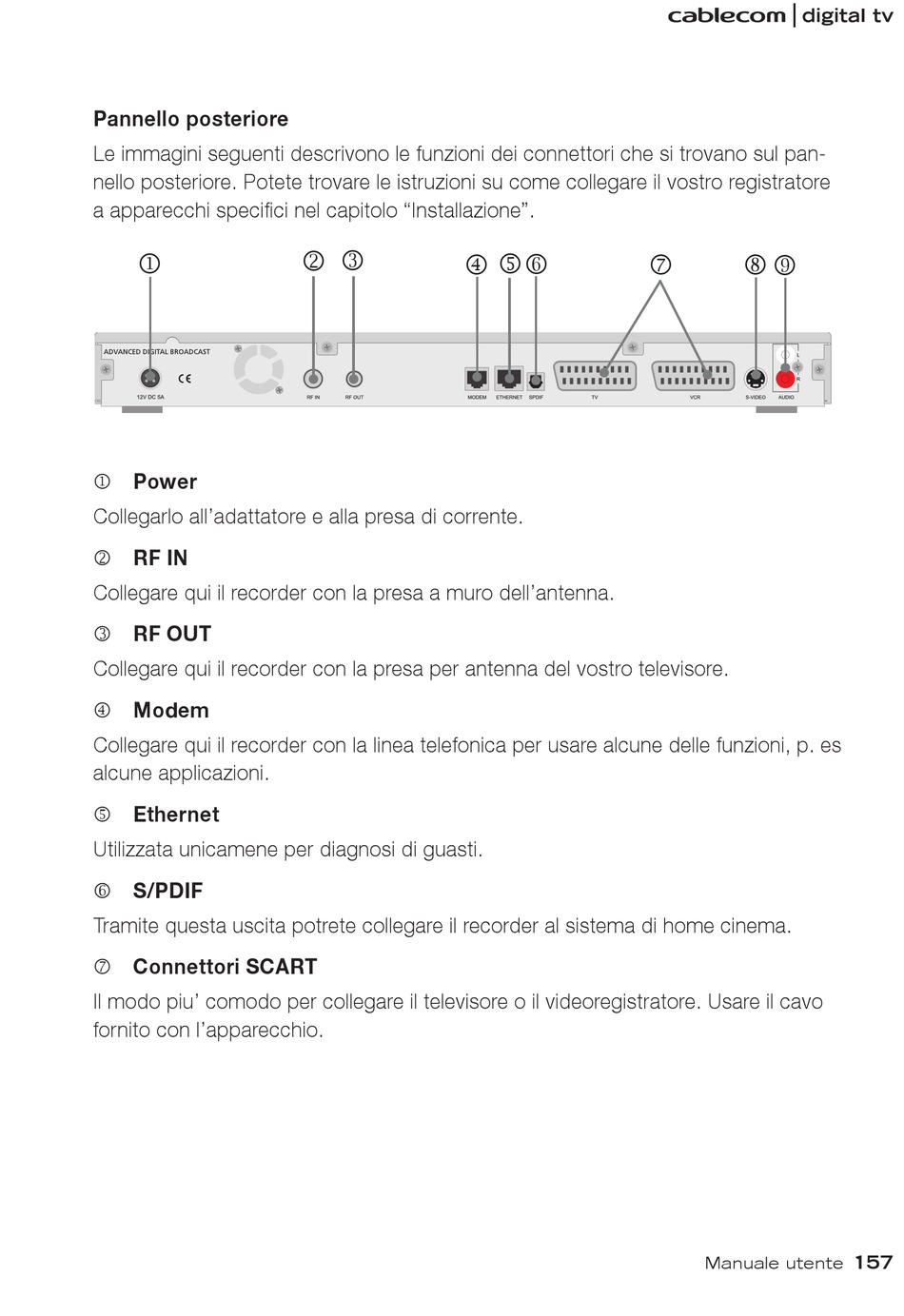

Pannello posteriore
Le immagini seguenti descrivono le funzioni dei connettori che si trovano sul pan-
nello posteriore. Potete trovare le istruzioni su come collegare il vostro registratore
a apparecchi specifici nel capitolo "Installazione".
 

     
 Power
Collegarlo all'adattatore e alla presa di corrente.
 RF IN
Collegare qui il recorder con la presa a muro dell'antenna.
 RF OUT
Collegare qui il recorder con la presa per antenna del vostro televisore.
 Modem
Collegare qui il recorder con la linea telefonica per usare alcune delle funzioni, p. es
alcune applicazioni.
 Ethernet
Utilizzata unicamene per diagnosi di guasti.
 S/PDIF
Tramite questa uscita potrete collegare il recorder al sistema di home cinema.
 Connettori SCART
Il modo piu' comodo per collegare il televisore o il videoregistratore. Usare il cavo
fornito con l'apparecchio.
1
Manualeutente
