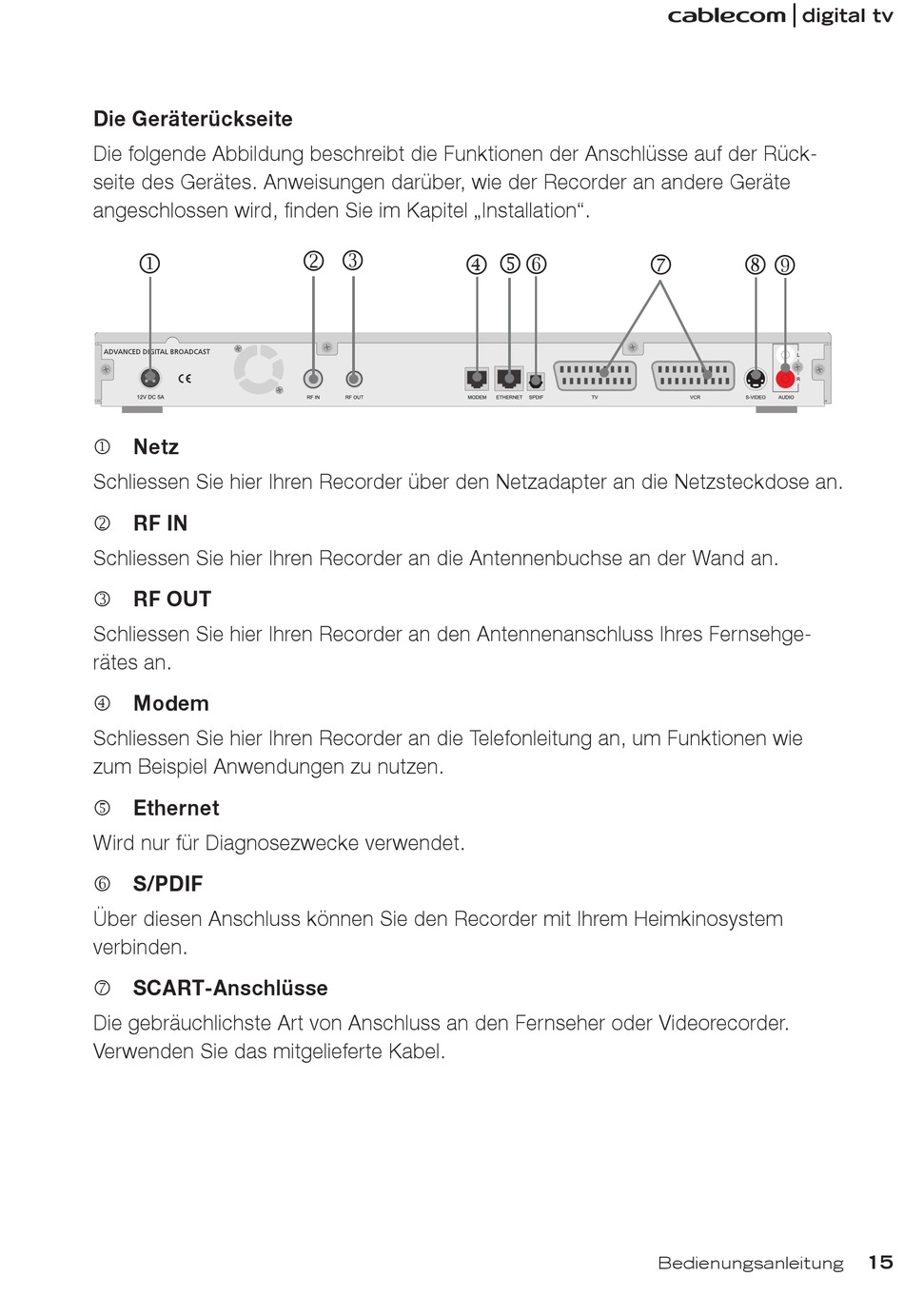

Die Geräterückseite
Die folgende Abbildung beschreibt die Funktionen der Anschlüsse auf der Rück-
seite des Gerätes. Anweisungen darüber, wie der Recorder an andere Geräte
angeschlossen wird, finden Sie im Kapitel „Installation".
 

     
 Netz
Schliessen Sie hier Ihren Recorder über den Netzadapter an die Netzsteckdose an.
 RF IN
Schliessen Sie hier Ihren Recorder an die Antennenbuchse an der Wand an.
 RF OUT
Schliessen Sie hier Ihren Recorder an den Antennenanschluss Ihres Fernsehge-
rätes an.
 Modem
Schliessen Sie hier Ihren Recorder an die Telefonleitung an, um Funktionen wie
zum Beispiel Anwendungen zu nutzen.
 Ethernet
Wird nur für Diagnosezwecke verwendet.
 S/PDIF
Über diesen Anschluss können Sie den Recorder mit Ihrem Heimkinosystem
verbinden.
 SCART-Anschlüsse
Die gebräuchlichste Art von Anschluss an den Fernseher oder Videorecorder.
Verwenden Sie das mitgelieferte Kabel.
